Oregon 511A - Réglage de Langle Dinclinaison de Létau

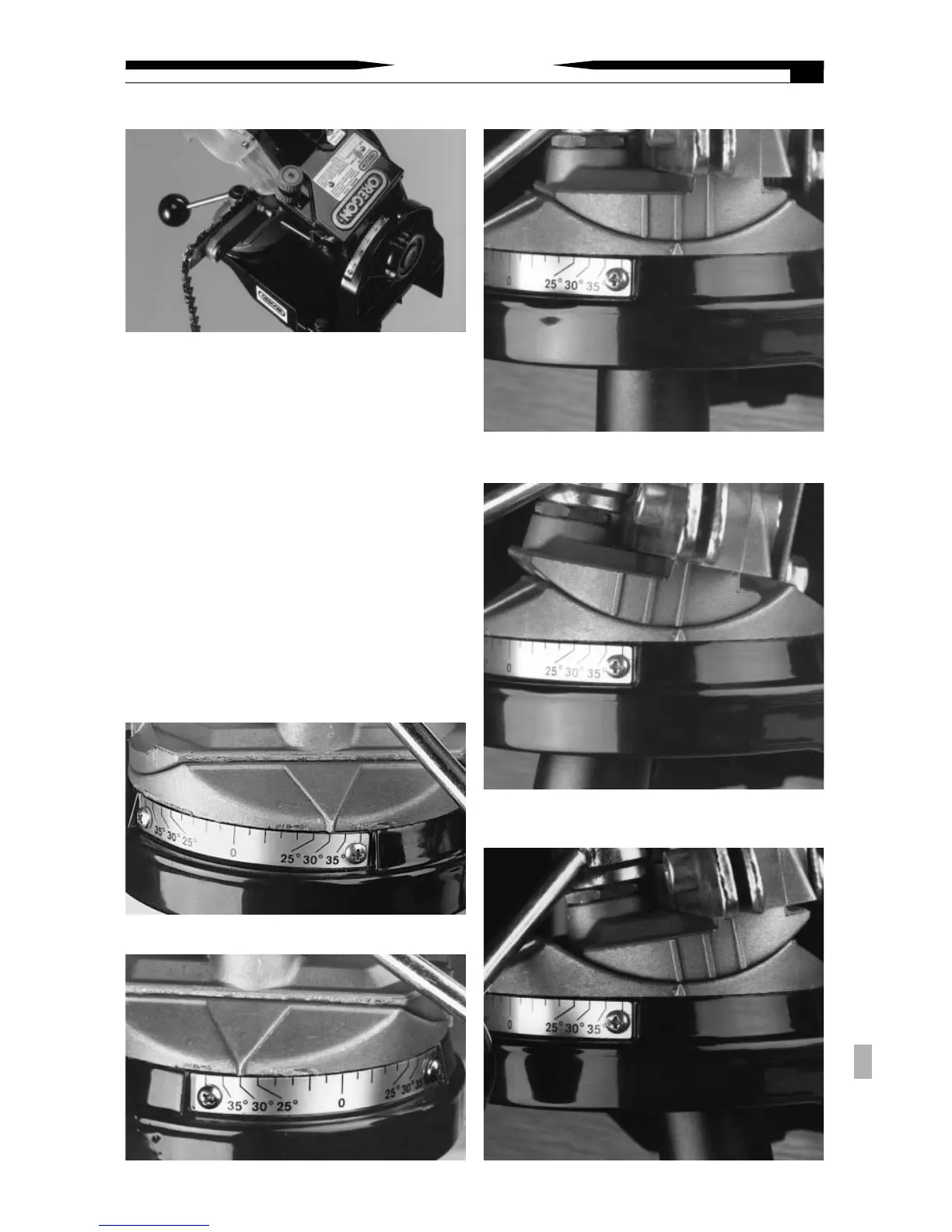

4. Pour régler l'angle de meulage du couteau
supérieur (côté droit), tourner l'étau à la gauche
du centre (0°) (voir figure 17). (Voir page 35
pour déterminer l'angle qui convient au type
de chaîne.)
5. Réglage de l’angle d’inclinaison de l’étau.
L'étau de la chaîne est inclinable (voir figure 18),
ce qui permet de contrôler l'angle du couteau
latéral sur certaines chaînes. Utiliser la marque
du centre pour les chaînes nécessitant un angle
de 90º (pour les chaînes nécessitant un angle
d'inclinaison de 10°, voir page 35).
6. Incliner l'étau vers l'INTÉRIEUR dans le cas des
couteaux gauches (voir figure 19).
7. Incliner l'étau vers l'EXTÉRIEUR dans le cas des
couteaux droits (voir figure 20).
Figure 18
Figure 19
Figure 20
Figure 16
Figure 17
Figure 15
MODE D’EMPLOI
31
