Oregon 511A - Centrage de la Chaîne Dans Létau; Réglage de la Butée de Chaîne; Réglage de la Profondeur de Meulage; Affûtage des Couteaux

8. Réglage de la butée de chaîne. Utiliser la
molette de centrage de la butée de chaîne pour
centrer la butée derrière le couteau tel qu'indiqué
(voir figure 21). Apporter les derniers réglages
nécessaires en ajustant la molette de réglage
à l’arrière du support de butée de chaîne.
9. Centrer la chaîne dans l'étau. Desserrer l'écrou
de blocage à l’aide d'une clé de 10 mm (voir
figure 22). Centrer la chaîne à l’aide d'une clé
Allen 5.5, no 11 (voir figure 23). Une fois la
chaîne centrée, resserrer l'écrou.
Remarque: Ce réglage maintient les couteaux
gauches et droits à niveau égal pour le meulage
des parois supérieures.
10. Réglage de la profondeur de meulage.
Repérer le couteau à affûter. Abaisser la meule
(moteur éteint) dans la gorge (voir figure 24).
Régler la profondeur de meulage à l’aide de la
molette de réglage (voir figure 25).
Remarque: Pour maintenir le bon angle de
coupe de la paroi latérale, ne pas meuler la
gorge plus profondément que le point où la
partie arrondie de la meule rencontre la partie
plate (voir illustration page 29).
11. Affûter les couteaux. Affûter les couteaux
droits, tourner l'étau et affûter les couteaux
gauches (voir figures 26 et 27).

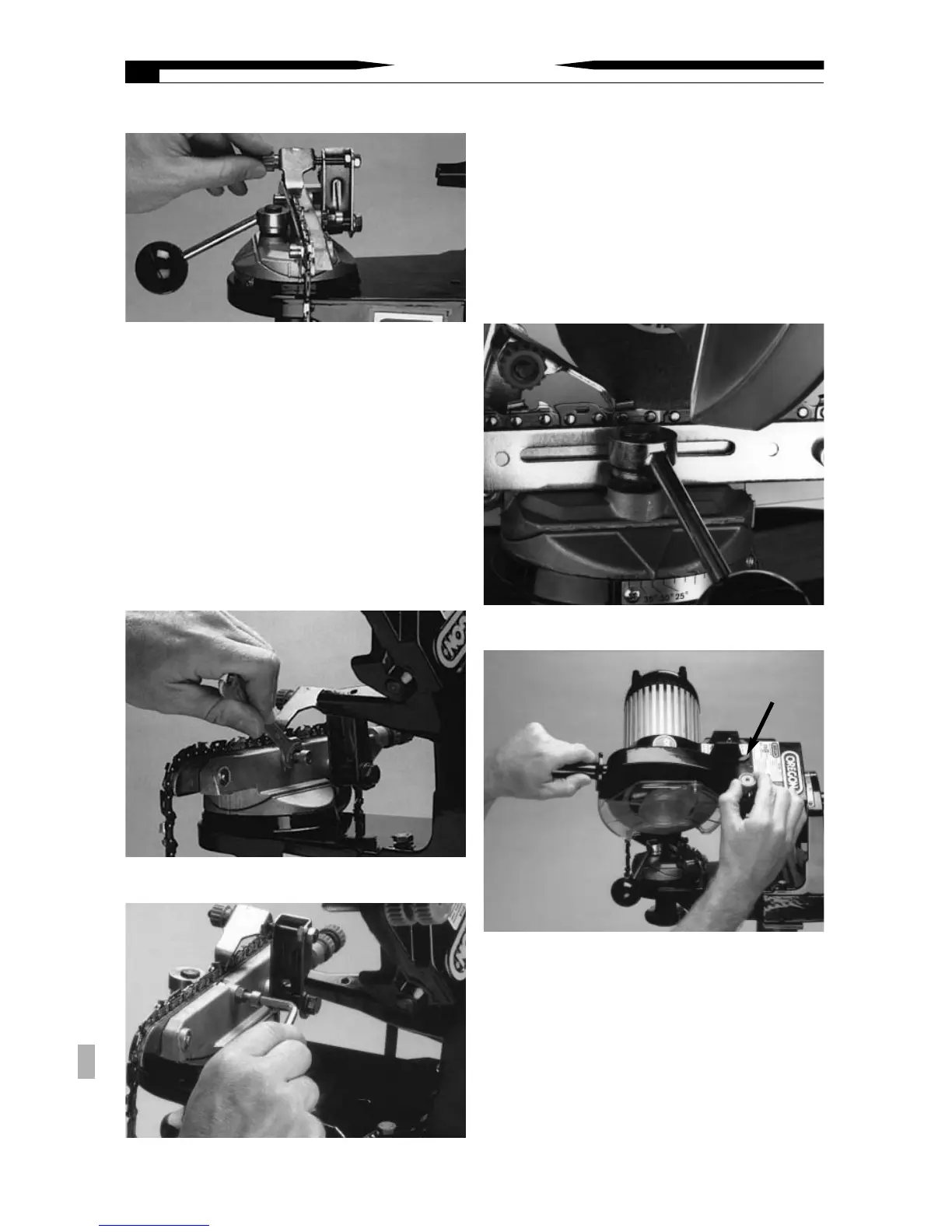

Figure 23
Figure 24
Figure 22
Figure 21
Figure 25
MODE D’EMPLOI
32
