Oregon 511A - Tabla para Esmerilar

TABLA PARA ESMERILAR
GRINDING GRINDING FILE DEPTH VISE TOP PLATE TOP PLATE SIDE
WHEEL WHEEL FILE GUIDE DEPTH GAUGE TILT GRINDING CUTTING PLATE
WIDTH P/N SIZE P/N GAUGE P/N ANGLE ANGLE ANGLE ANGLE
Cadena Oregon
®
Número de pieza 11BC 5/16" OR534-516 5/16" .060" 26800 90° 35° 60° 85° 11H 5/16" OR534-516 5/16" 107617 .070" 107529 90° 30° 50° 80° 16H 3/16" OR534-316 7/32" 31686 .050" 38850 10° 35° 60° 80° 18H 3/16" OR534-316 7/32" 31686 .050" 38850 10° 35° 60° 80° 20, 21, 22BP 3/16" OR534-316 3/16" 31690 .025" 31941 10° 30° 60° 85° 20, 21, 22JP, LP 3/16" OR534-316 3/16" 31690 .025" 31941 10° 25° 60° 60° 25AP 1/8" OR534-18 5/32" 37534 .025" 31941 10° 30° 60° 85° 27, 27A, 27P 3/16" OR534-316 7/32" 31686 .030" 22291 10° 35° 60° 85° 27R, RA 3/16" OR534-316 7/32" .030" 22291 10° 10°/15° 50° 75° 33, 34, 35LG, SL 1/8" OR534-18 4.5mm* 31692* .025" 31941 10° 25° 60° 60° 58L, 59L, LG, 59J, JG 3/16" OR534-316 7/32" 31686 .025" 31941 10° 25° 60° 60° 72, 73, 75, V 3/16" OR534-316 7/32" 31686 .025" 31941 10° 25° 60° 60° 72AP, 72, 73, 75, DP 3/16" OR534-316 7/32" 31686 .025" 31941 90° 35° 60° 85° 72, 73, 75JG, JP, LG, LP 3/16" OR534-316 7/32" 31686 .025" 31941 10° 25° 60° 60° 72, 73, 75RD 3/16" OR534-316 7/32" .025" 31941 10° 10°/15° 50° 75° 90, JG, SG 1/8" OR534-18 4.5mm 31692* .025" 31941 90° 30° 50° 75° 91, VG, VJ, VS 1/8" OR534-18 5/32" 37534 .025" 31941 90° 30° 60° 80° 95R 3/16" OR534-316 3/16" .030" 22291 90° 5° 50° 75° 95VP 3/16" OR534-316 3/16" 31690 .025" 31941 10° 30° 60° 80°
*Tamaño de lima opcional 5/32" de pulgada (4,00 mm) y N/P 37534. Para el medidor de profundidad de corte, utilice la lima plana Oregon
®
N/P 12211.

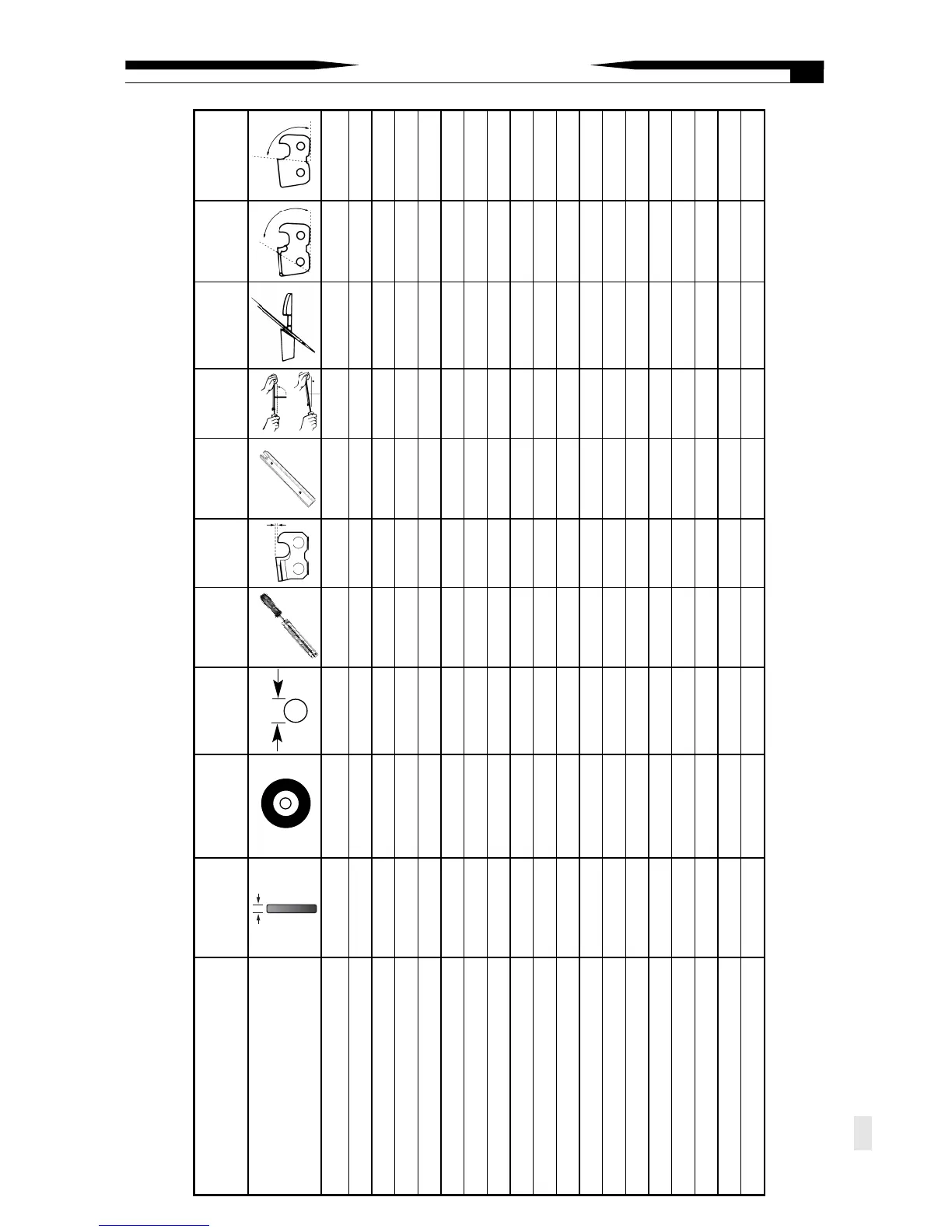

TablA 2
ANCHO DEL
ESMERIL
TIPO DE CADENA
N/P DEL
ESMERIL
TAMAÑO
DE LA LIMA
N/P DE GUÍA
DE LA LIMA
MEDIDOR DE
PROFUNDIDA
N/P
MEDIDOR DE
PROFUNDIDAD
ÁNGULO DE
INCLINACIÓN
DE LA PRENSA
ÁNGULO DE
ESMERILADO
PLACA SUPERIOR
ÁNGULO DE
CORTE DE LA
PLACA SUPERIOR
ÁNGULO
PLACA
LATERAL
55
