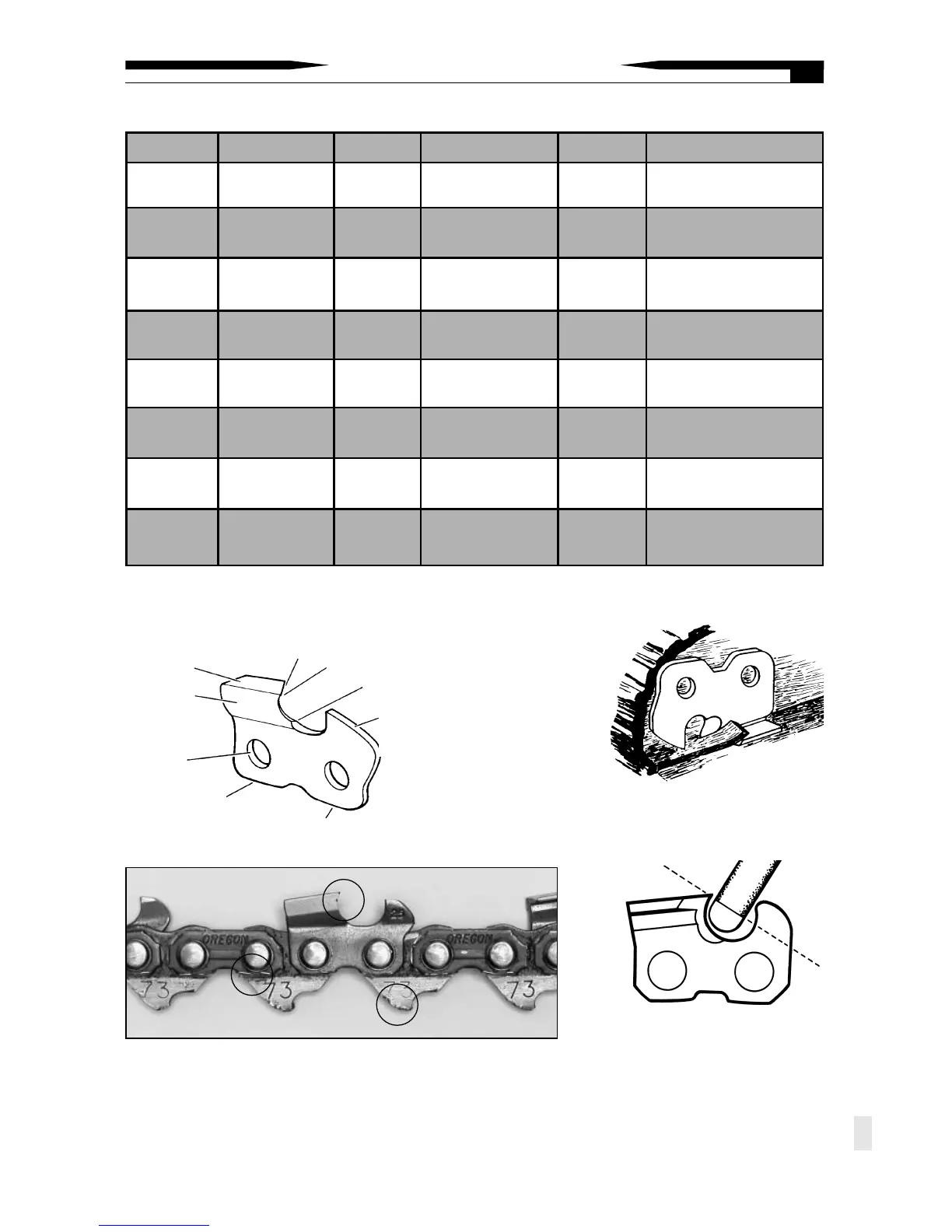

Oregon 511A - Inspección de la Cadena; Partes de la Cuchilla

Voltios Largo del cable Amperios Capacidad necesaria Amperios Capacidad necesaria
115/120V 25 pies 0 - 6 18 10 - 12 16
6 - 10 18 12 - 16 14
115/120V 50 pies 0 - 6 18 10 - 12 16
6 - 10 18 12 - 16 14
115/120V 100 pies 0 - 6 16 10 - 12 14
6 - 10 14 12 - 16 no se recomienda
115/120V 150 pies 0 - 6 14 10 - 12 12
6 - 10 12 12 - 16 no se recomienda
220/240V 50 pies 0 - 6 16 10 - 12 16
6 - 10 16 12 - 16 12
220/240V 100 pies 0 - 6 16 10 - 12 16
6 - 10 16 12 - 16 12
220/240V 200 pies 0 - 6 16 10 - 12 14
6 - 10 14 12 - 16 no se recomienda
220/240V 300 pies 0 - 6 14 10 - 12 12
6 - 10 12 12 - 16 no se recomienda
Tabla 1
Inspecciónar la cadena
Siempre inspeccione la cadena de corte con la que va a trabajar
y consulte cualquier problema que observe con el propietario o
el usuario. Compruebe siempre la instalación correcta de las
ligaduras de amarre y los eslabones de transmisión invertidos.
cómo trabaja una cuchilla
A
. Medidor de profundidad
(controla el corte
inicial de la cuchilla).
B.
Ángulo de ataque
(corta a contrahilo;
hace la mayor parte
del trabajo).
C. Borde de la placa superior (levanta las virutas una vez
que se ha cortado el contrahilo).
D. + E. Talón y punta (soportan la cuchilla durante el trabajo).
Placa superior
Placa lateral
Orificio
de remache
D. Talón
E. Punta
C. Borde de placa
superior
B. Ángulo de ataque
A. Medidor de
profundidad
Partes de una cuchilla
Espacio entre
los dientes
Nota: Para lograr el ángulo adecuado
de la placa lateral, no esmerile el
espacio entre los dientes a más
profundidad que el punto donde la
curvatura del esmeril encuentra la
parte plana del mismo
(vea la ilustración).
INSTRUCCIONES DE OPERACIÓN
49
