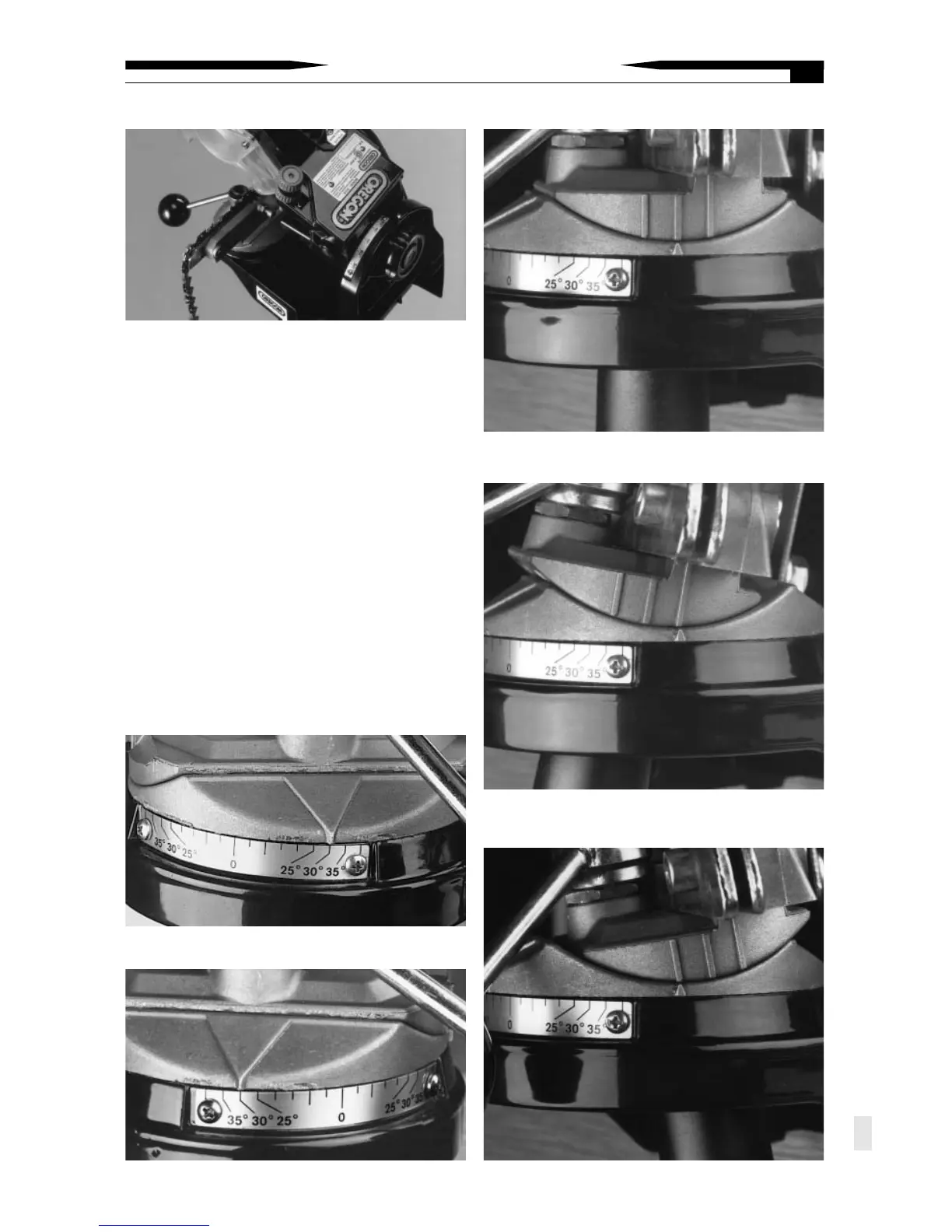

4. Para ajustar el ángulo de inclinación de la
placa superior de la cuchilla del lado derecho,
gire la prensa a la izquierda del centro (0°)
(vea la Figura 17). (Vea la página 55 para
conocer el grado de ajuste correcto de los
distintos tipos de cadena.)
5. Ajuste del ángulo de inclinación de la prensa.
La prensa de la cadena de corte tiene una función
de inclinación, (vea la Figura 18), que se usa para
controlar el ángulo del gancho de la placa lateral
en algunas cadenas. Use la marca del centro en
las cadenas que requieran 90° (para las que
requieran una inclinación de 10° vea la página 55).
6. Incline la prensa hacia dentro (INWARD) para
las cuchillas de la izquierda (vea la Figura 19).
7. Incline la prensa hacia afuera (OUTWARD) para
las cuchillas del lado derecho (vea la Figura 20).
Figure 18
Figure 19
Figure 20
Figure 16
Figure 17
Figure 15
INSTRUCCIONES DE OPERACIÓN
5
