Palazzetti Ecofire - Application Et Raccordements de Lélectroventilateur

cod. 00 477 1480 - 12/2012 - Palazzetti - PN - Italy 113/164
FRANÇAIS
INSTALLATION
d’air A et B doivent être réalisées latéralement par
rapport au revêtement.
Si l’on désire réchauffer deux pièces, la prise d’air
A doit être réalisée latéralement par rapport au
revêtement et la prise d’air B doit être raccordée à
la seconde pièce.
Il est interdit de raccorder la prise d’air B à la
cuisine, à la salle de bains et à la chambre de nuit.
Dans cette typologie d’installation, la prise d’air
externe V n’est pas nécessaire.
)
Selon la solution adoptée, pendant l’essai
d’installation à sec il est opportun de marquer la
position des prises d’air soit sur le mur externe que
sur le revêtement.

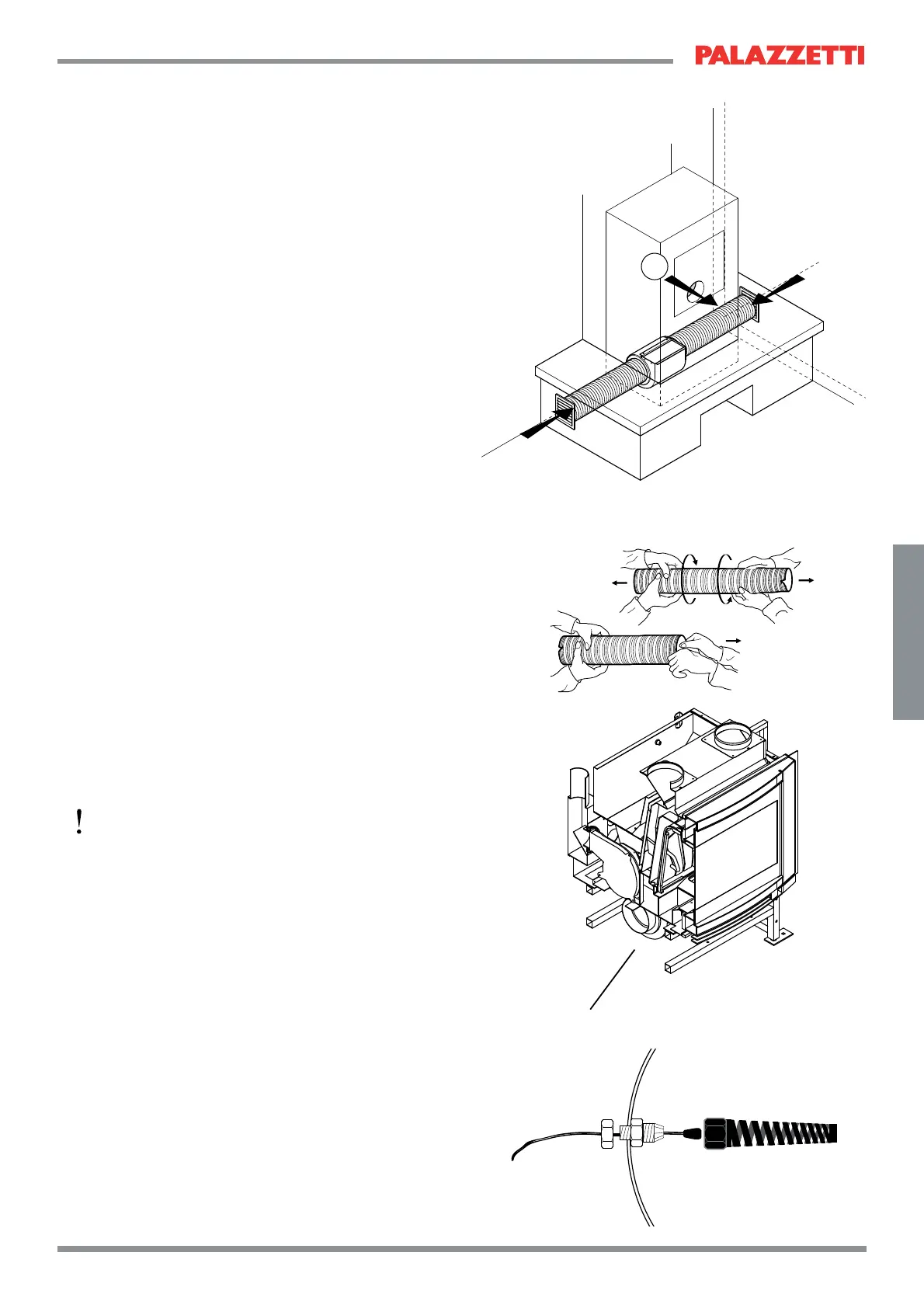

6.3 APPLICATION ET RACCORDEMENTS
DE L’ÉLECTROVENTILATEUR
)
Seulement pour la version canalisable.
6.3.1 


d’environ 150 cm.
Accompagner la traction d’un mouvement rotatoire
des deux bouts, en les tournant en sens contraire.
Couper le tuyau à la longueur voulue avec un
couteau ou des ciseaux.
6.3.2 Ventilateur de l’air
Le ventilateur de l’air (1) est placé au bas de la
partie arrière du poêle (Fig. 6.3.2).
6.3.3 Raccordement du ventilateur
    
boîtier de l’électroventilateur; les sceller avec de
      
serrage.
Mastiquer les raccords entre les tubes et la
maçonnerie avec du mortier.
Le circuit d’aspiration de l’air au ventilateur doit être
parfaitement scellé.
Si le circuit d’aspiration n’est pas parfaitement
scellé, lors de la mise en marche du ventilateur

possibilité d’un appel de fumée de la chambre de
combustion, et successif passage dans le circuit de
refoulement de l’air chaud avec la possibilité d’une
fuite de fumée à partir des embouchures.
6.3.4 Insertion de la sonde ambiante
Seulement pour la version canalisé.
Le capteur de température ambiante doit être
     
ambiante à 30 cm. du ventilateur d’air de convection.
Pour l’installation, suivez les étapes suivantes (Fig.
6.3.3) :
1) dévisser le support de la sonde (a) à l’arrière
du poêle

d’air du ventilateur (b)
3) remonter sur le tuyau la sonde avec son support,

Fig. 6.2.3
A
B
C
Fig. 6.3.1
Fig. 6.3.2
1
Fig. 6.3.3
a
b
