6 INSTALACIÓN
6.1 INSTALACIÓN DEL GENERADOR
EMPOTRABLE (CON BASE DE
EXTRACCIÓN)
En caso de instalación en estructuras con
revestimiento de mármol u otro material, la
estufa posee un armazón con guías correderas
para facilitar la extracción del aparato para las
intervenciones normales de inspección y control
de las partes mecánicas y eléctricas.

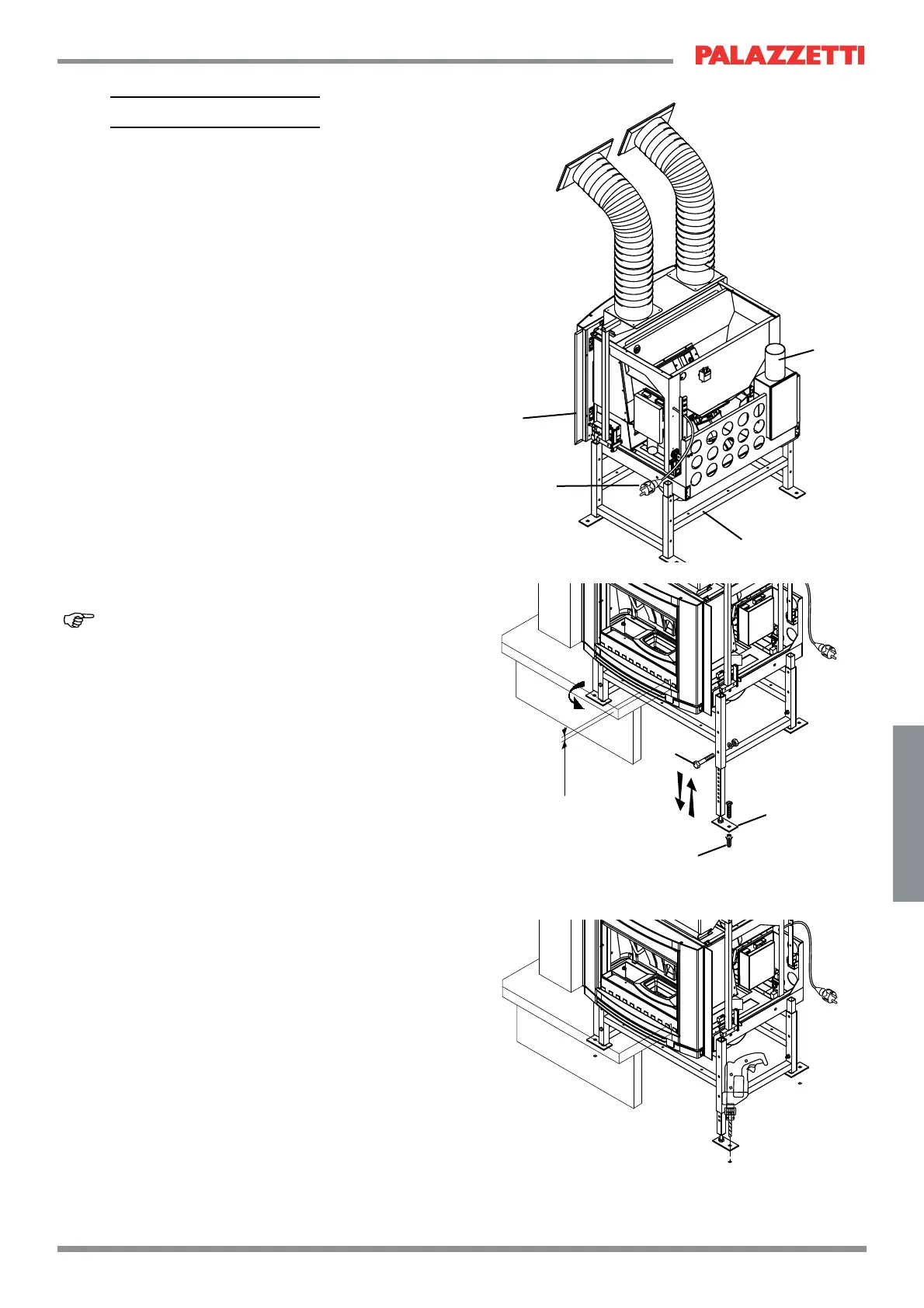

El armazón de extracción se compone de (Fig.
6.1.1):
- armazón de base de extracción de la estufa
(A);
- conexión posterior vertical de evacuación de
humos (K), Ø 80 mm;
- toma de corriente (M);
- marcos laterales (R) de adaptación al
revestimiento.
Instalación (Fig. 6.1.1, Fig. 6.1.2, Fig. 6.1.3):
1) Variar la altura de la estufa actuando sobre
los bulones (D) ubicados en los montantes del
armazón;
3) Nivelar el armazón enroscando o desenroscando
las patas con forma de pata de oca (S).
La arista inferior de la estufa debe sobresalir
      
revestimiento.
    
suelo del armazón (Fig. 6.1.3). Usar como
galga el mismo armazón.
          
expansión robustos de acero de Ø 8 mm (E);
6) Conectar el colector de evacuación (K) al
conducto de salida de humos;
7) Realizar la toma de aire comburente;
8) Prever la llegada de la línea eléctrica en la parte
trasera de la estufa (M);
