ITALIANO
INSTALLAZIONE
6 INSTALLAZIONE
6.1 INSTALLAZIONE GENERATORE DA
INCASSO (CON BASAMENTO DI
ESTRAZIONE)
Nel caso di installazione in strutture con rivestimento
in marmo o altro materiale la stufa è dotata di telaio
con guide scorrevoli per agevolare l’estrazione
l’apparecchiatura per i normali interventi di
ispezione e controllo delle parti meccaniche ed
elettriche.

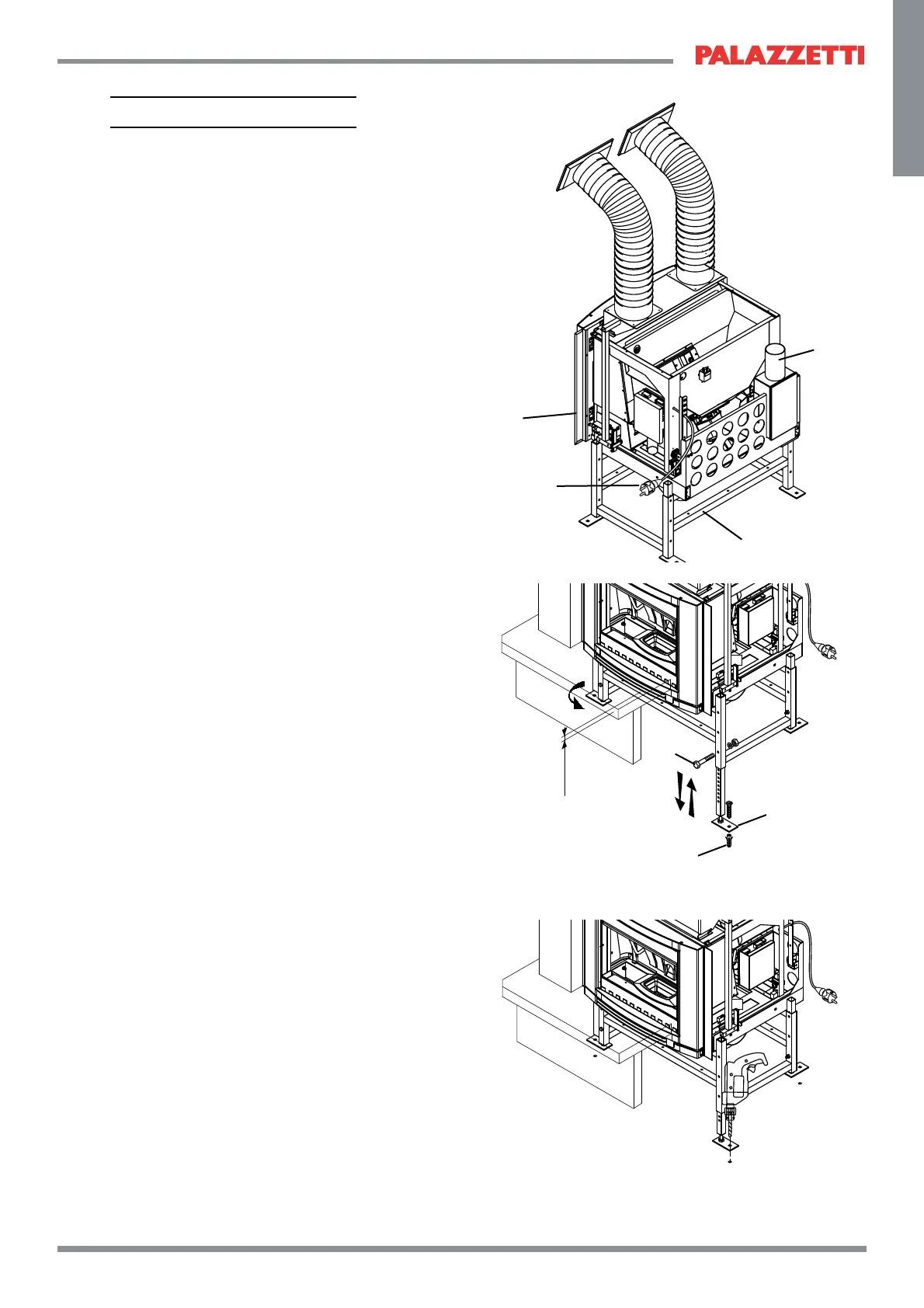

Il telaio d’estrazione è composto di (Fig. 6.1.1):
 telaio basamento d’estrazione stufa (A);
 attacco posteriore verticale di scarico fumi (K)
Ø 80 mm;
 spina presa di corrente (M) ;
 cornici laterali (R) di adattamento al rivestimento.
Installazione (Fig. 6.1.1, Fig. 6.1.2, Fig. 6.1.3):
1. Variare l’altezza della stufa agendo sui bulloni
(D) posti sui montanti del telaio;
2. Livellare il telaio avvitando o svitando i piedini
a zampa d’oca (S).
3. Lo spigolo inferiore della stufa deve sovrastare di
almeno 1 cm il piano in marmo del rivestimento.
4. 
telaio (Fig. 6.1.3). Usare come dima il telaio
stesso.
5. Fissare i piedini (S) del basamento con robusti
tasselli ad espansione in acciaio Ø 8 mm (E);
6. Collegare il collettore di scarico (K) al condotto
uscita fumi;
7. Realizzare la presa di aria comburente;
8. Prevedere l’arrivo della linea elettrica sul retro
della stufa (M);
Fig. 6.1.3
> =1 cm
D
E
S
S
Fig. 6.1.2
K
A
M
R
Fig. 6.1.1
