cod. 00 477 1480 - 12/2012 - Palazzetti - PN - Italy 109/164
FRANÇAIS
INSTALLATION
6 INSTALLATION
6.1 INSTALLATION DU GÉNÉRATEUR
À ENCASTREMENT (AVEC
SOUBASSEMENT D’EXTRACTION)
En cas d’installation sur des structures dont le
revêtement est en marbre ou autre matériel,
le poêle est muni d’un châssis équipé de rails
à glissières pour faciliter le retrait de l’appareil
durant les interventions courantes d’inspection et
de contrôle des pièces mécaniques et électriques.

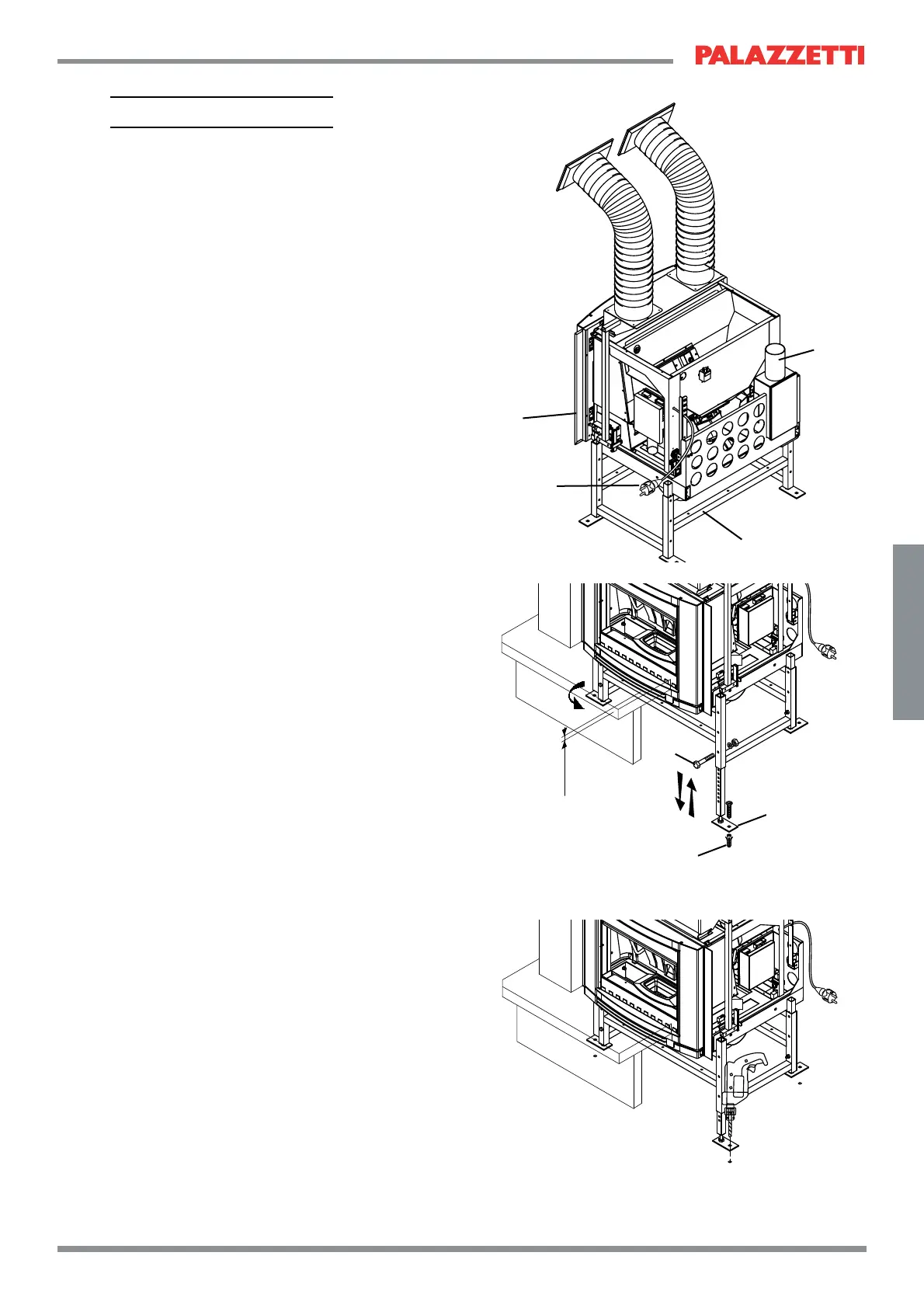

Le châssis d’extraction est composé de (Fig. 6.1.1):
- châssis soubassement d’extraction du poêle
(A);
- raccord vertical arrière d’évacuation des fumées
(K) Ø 80 mm;
- cadres latéraux (R) d’adaptation au revêtement.
Installation (Fig. 6.1.1, Fig. 6.1.2, Fig. 6.1.3):
(D) placés sur les montants du châssis;
3) Niveler le châssis en vissant ou en dévissant
les pieds à patte d’oie (S).
)
L’angle inférieur du poêle doit surplomber d’au moins
1 cm le plan en marbre du revêtement.
châssis (Fig. 6.1.3). Utiliser le châssis comme
gabarit.
5) Fixer les pieds (S) du soubassement à l’aide
de solides chevilles expansibles en acier Ø 8
mm (E);
6) Relier le collecteur de sortie (K) au conduit de
sortie des fumées;
7) Réaliser la prise d’air comburant;
8) Prévoir l’arrivée de la ligne électrique à l’arrière
du poêle (M);
Fig. 6.1.3
> =1 cm
D
E
S
S
Fig. 6.1.2
K
A
M
R
Fig. 6.1.1
