Palazzetti Ecofire - Abgasführung

cod. 00 477 1480 - 12/2012 - Palazzetti - PN - Italy 75/164
DEUTSCH
INSTALLATION
5.4 ABGASFÜHRUNG
Der Ofen funktioniert mit Brennkammer in
Unterdruck, daher ist unbedingt sicherzustellen,
dass der Rauchabzug dicht ist.
Der Ofen muss mit einem eigenen und
ausschließlichen Rauchabzugssystem verbunden
werden, das eine angemessene Abführung der
Verbrennungsprodukte garantiert.
Die Bauteile, aus denen das Rauchabzugssystem
besteht, müssen für die spezifischen
Einsatzbedingungen zugelassen und mit CE-
Kennzeichnung versehen sein.
Die für den Rauchabzug zu verwendenden Rohre
müssen einen Nenndurchmesser von 8 cm (bis 5
Meter Leitungslänge) bzw. 10 cm (für über 5 Meter
Leitungslänge) haben (Abb. 5.4.1).
Es empfiehlt sich, die Rohrleitung mit
Isoliermaterial (z.B. Gesteinswolle) zu isolieren
oder doppelwandige Stahlrohre zu verwenden,
für den ganzen Schornstein-Abschnitt, der in der
Verkleidung enthaltet ist.
Der erste senkrechte Abschnitt muss mindestens 1,5
Meter lang sein, um eine korrekte Rauchabführung
sicherzustellen.
Außer dem Richtungswechsel beim Anschluss an
der Ofenrückseite sollte die Richtung nicht mehr als 3
Mal gewechselt werden, dazu 45-90°-Rohrkrümmer
oder T-Stücke verwenden.
      
Richtungsänderung der Abgasführung immer ein
T-Stück mit Inspektionsklappe verwenden.
Die waagerechten Leitungsabschnitte dürfen nicht
länger als 2-3 m sein und müssen eine Steigung
von 3-5% aufweisen (Abb. 5.4.1).
Die Leitungen mit Rohrschellen an der Wand
befestigen.
Der Rauchstutzen DARF NICHT angeschlossen
werden:
- an einen Schornstein, der auch von anderen
Wärmeerzeugern (Heizkessel, Öfen, Kamine
usw. …) genutzt wird;
- an Entlüftungssysteme (Dunstabzugshauben,
Entlüfter usw. …), auch wenn „verrohrt“.
Die Installation von Absperrventilen und
Luftregelklappen ist verboten.
Die Verbrennungsprodukte müssen über das Dach
abgeführt werden.
Wenn die Abgasführung länger als 5 Meter und
der Zug schwach ist (zahlreiche Krümmungen,
ungeeignetes Auslass-Endstück usw.), ist die
Rauchabführung unter Umständen nicht optimal.
In diesen Fällen müssen die Betriebsparameter
(Rauchabführung und Pelletzuführung) geändert
werden, um den Ofen an die tatsächlichen
Anlagenmerkmale des Schornsteinrohrs
anzupassen. Wenden Sie sich hierzu an den
technischen Kundendienst.

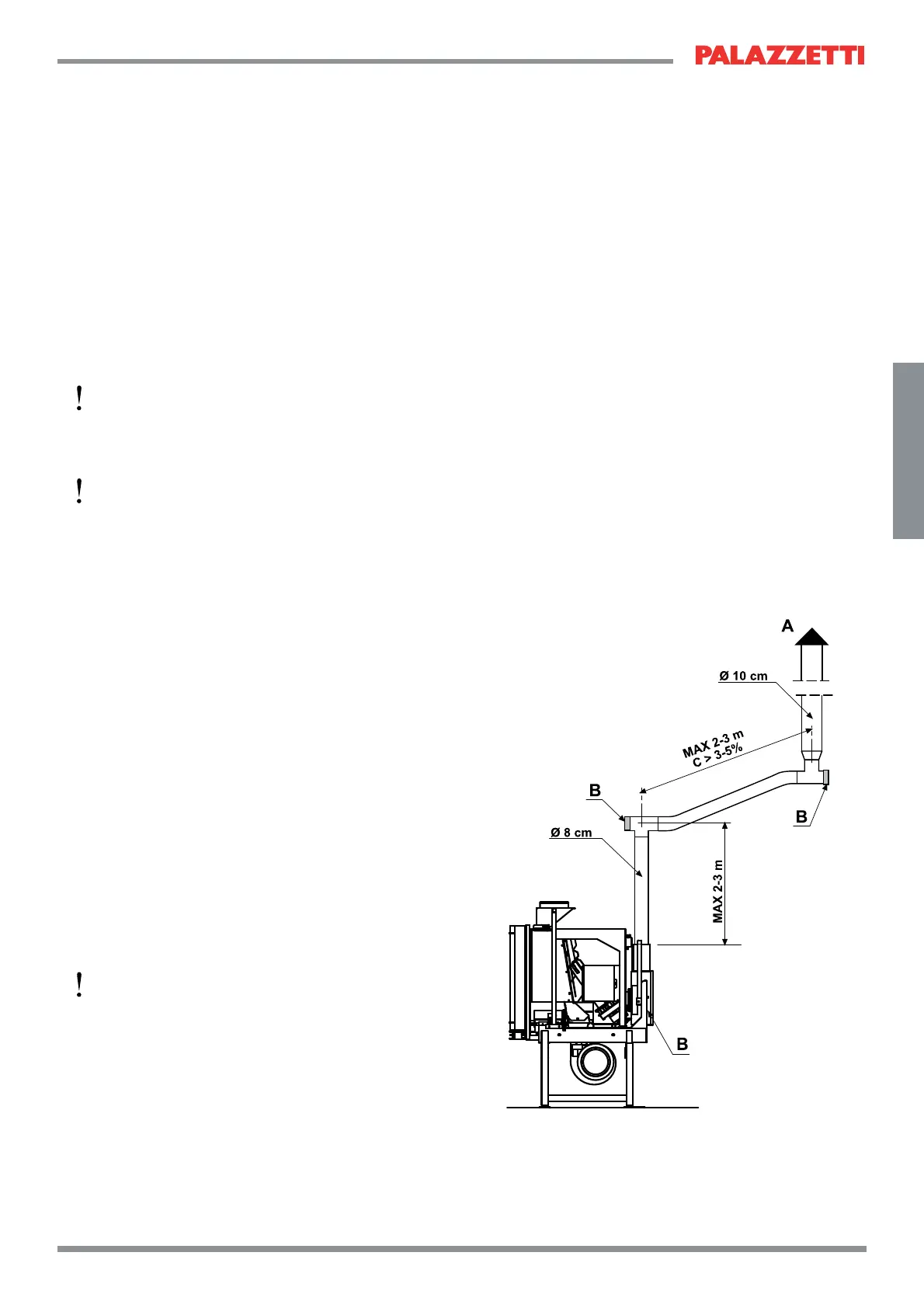

Fig. 5.4.1
