INSTALACIÓN
de aire del ventilador (b)
3) volver a montar la sonda con el soporte en el
Empotrable frontal
La sonda debe de estar instalada cerca de las
aperturas laterales ó frontales de aspiración del
aire en la base del revestimiento.

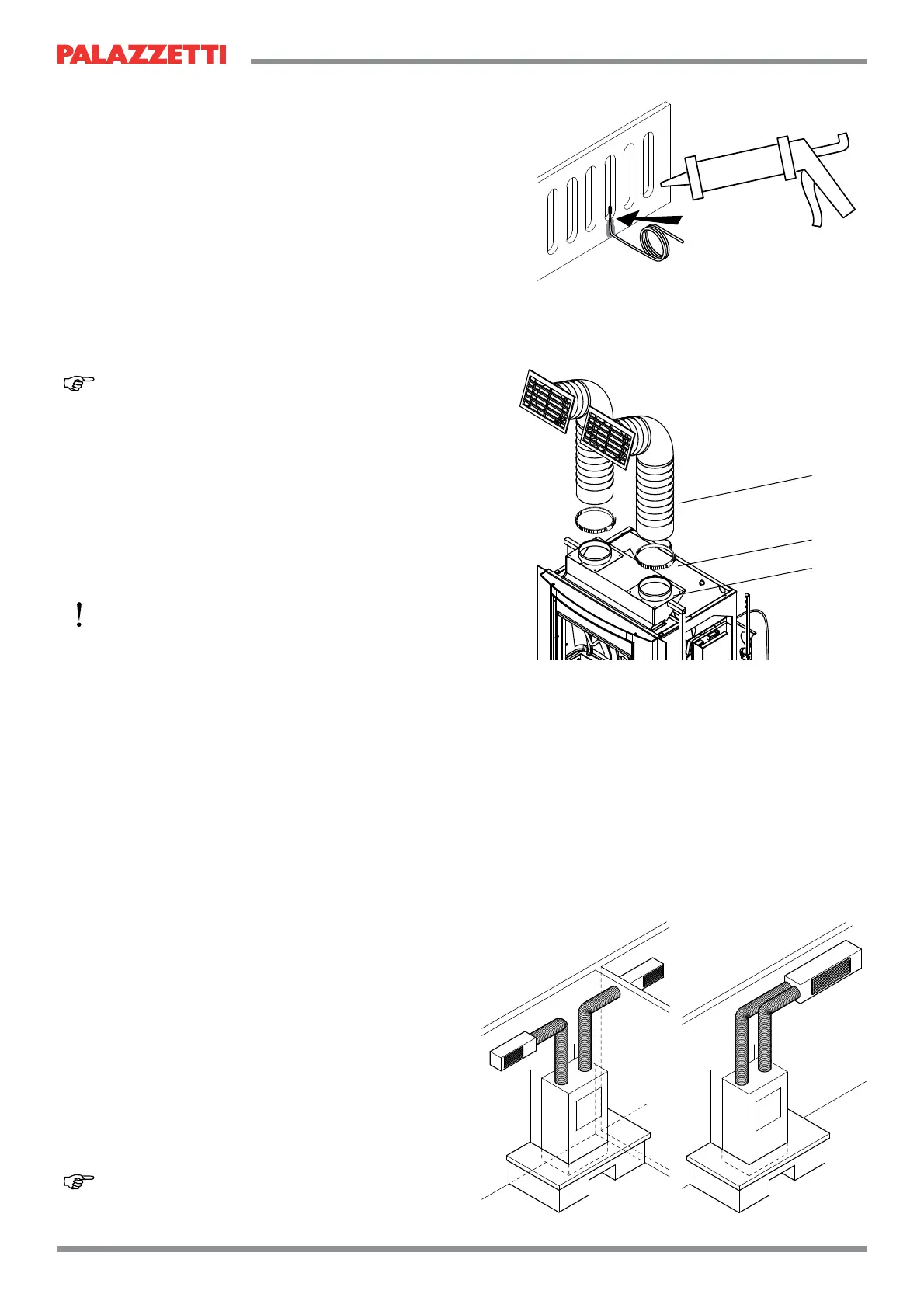

Pegar el soporte de la sonda en correspondencia
de las tomas de aire (Fig.6.3.6).
6.4 CONEXIÓN DE IMPULSIÓN DE AIRE
CALIENTE
Solamente para el modelo canalizable.
6.4.1 Racor en campana secundaria para
calentamiento en un único ambiente
acompañándolo con un movimiento giratorio (Fig.
6.4.1).
Cortarlo a la longitud deseada (no superior a 200
mm) y montar las bocas en los puntos deseados.
(1) (Fig. 6.4.1).
Aislar los tubos con material aislante.
a una altura de al menos 1,8÷2,0 m desde el
suelo para evitar que el aire caliente en salida
se dirija hacia las personas.
a los 2 m.
6.4.2 Racor a conductos canalizados para
calentamiento en varios ambientes
Para el calentamiento de varios locales se pueden
realizar conductos metálicos para la distribución del
aire según el siguiente esquema:
m por conducto;
- tubo liso metálico o canalización - longitud de
hasta 10 m en un único conducto; de 5+5 m en
doble conducto.
Instalar una boca en la misma habitación de la
chimenea y la segunda en otra habitación de la
casa.
Se puede conectar la impulsión del aire caliente
de distribución.
Los conductos para la distribución del aire deberán
tener un tamaño interno de 20x20 cm y estar
fabricados en chapa zincada lisa y aislados con
material aislante de 30 mm para evitar ruidos y
dispersión del calor.
(Fig. 6.4.2: A-doble conducto), (Fig. 6.4.3: B-único
conducto).
Si la chimenea se utiliza para calentar 2 o más
locales adyacentes, es indispensable favorecer
la recirculación del aire ambiente para uniformar
la temperatura en las diferentes habitaciones, por
Fig. 6.3.6
3
2
1
Fig. 6.4.2 Fig. 6.4.3
A
B
Fig. 6.4.1
