INSTALACIÓN

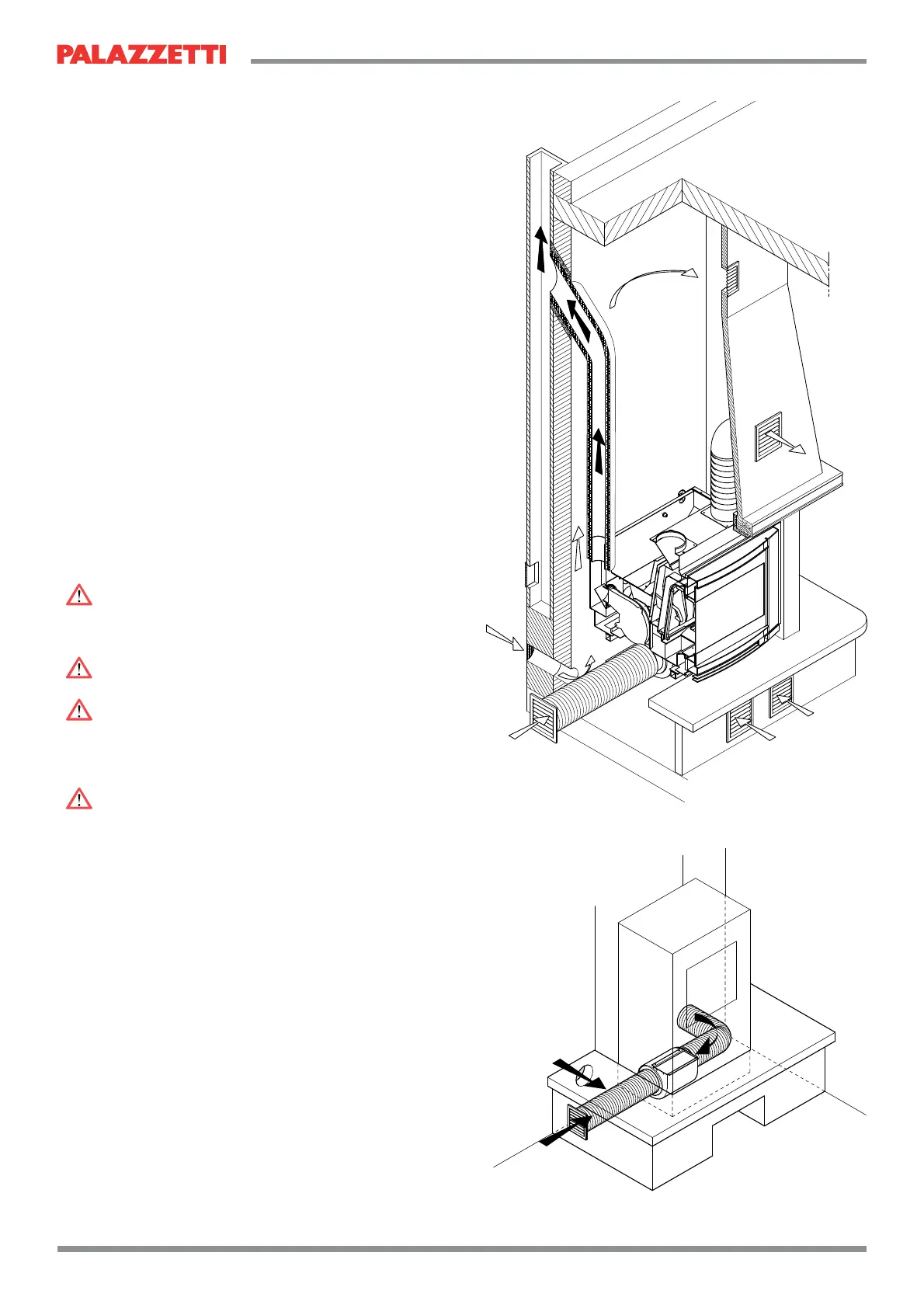

6.2 TOMA DE AIRE
Realice sobre la pared, en correspondencia con
la estufa, dos tomas de aire externas de 14 cm de



La toma de aire (C) se utilizará para proporcionar
aire a la cámara de combustión. Aire comburente.
La toma de aire (V) alimentará el circuito de
calefacción.
Las tomas de aire deberá estar a una distancia una
de otra de al menos 50 cm para evitar el paso del
humo del hogar al circuito de calentamiento.
Para conexiones con recorrido superior a 1 metro,
    
para la toma de aire comburente en un 10% por
cada metro de recorrido adicional.
6.2.1 Toma de aire comburente
El aire comburente entra en el compartimento de
la estufa por la toma de aire (C) y se aspira hacia
la cámara de combustión a través de un conducto
ubicado en la parte posterior de la estufa.
La toma de aire exterior debe de colocarse de forma
que no se pueda obstruir de forma accidental.
La normativa UNI 10683 prohíbe tomar aire
comburente de garajes, almacenes de material
combustible o actividades con peligro de
incendio.
       
conectarse a la estufa mediante una tubería.
Si en el local hubiese otros aparatos de
calentamiento, las tomas del aire combustible
deben aumentarse para garantizar el
volumen necesario de aire para un correcto
funcionamiento de todos los dispositivos.
En el caso que en la habitación en la cual la
estufa está instalada estén activos uno ó más
sistemas de extractión de aire (p. ej. campanas
aspirantes de cocina), podrían ocurrir algunas
perturbaciones de la combustión debido a una
falta de aire de combustión.
6.2.2 Toma de aire del ventilador
Solamente para el modelo canalizado.
6.2.2.1 Solución estándar (ambientes de 40÷60 m
2
)
La solución estándar se muestra en la Fig. 6.2.2,
en la que:
A = Toma de aire ambiente en el ventilador del
circuito de calefacción, ubicada a un lado
    
fresados.
V = Toma de aire externa de renovación en el

anti-insectos.
6.2.2.2 Solución para la distribución del aire
caliente en varios ambientes (hasta 120 m
2
)
La solución para calentar un grande ambiente o
varios ambientes (hasta 120 m
2
) se representa en
C
A
Fig. 6.2.1
C
V
A
Fig. 6.2.2
