18/164 cod. 00 477 1480 - 12/2012 - Palazzetti - PN - Italy
INSTALLAZIONE
(Solo da inserimento frontale)
La sonda deve essere installata in prossimità dei
fori di aspirazione laterale o frontale della base del
rivestimento.
prese d’aria (Fig. 6.3.6).

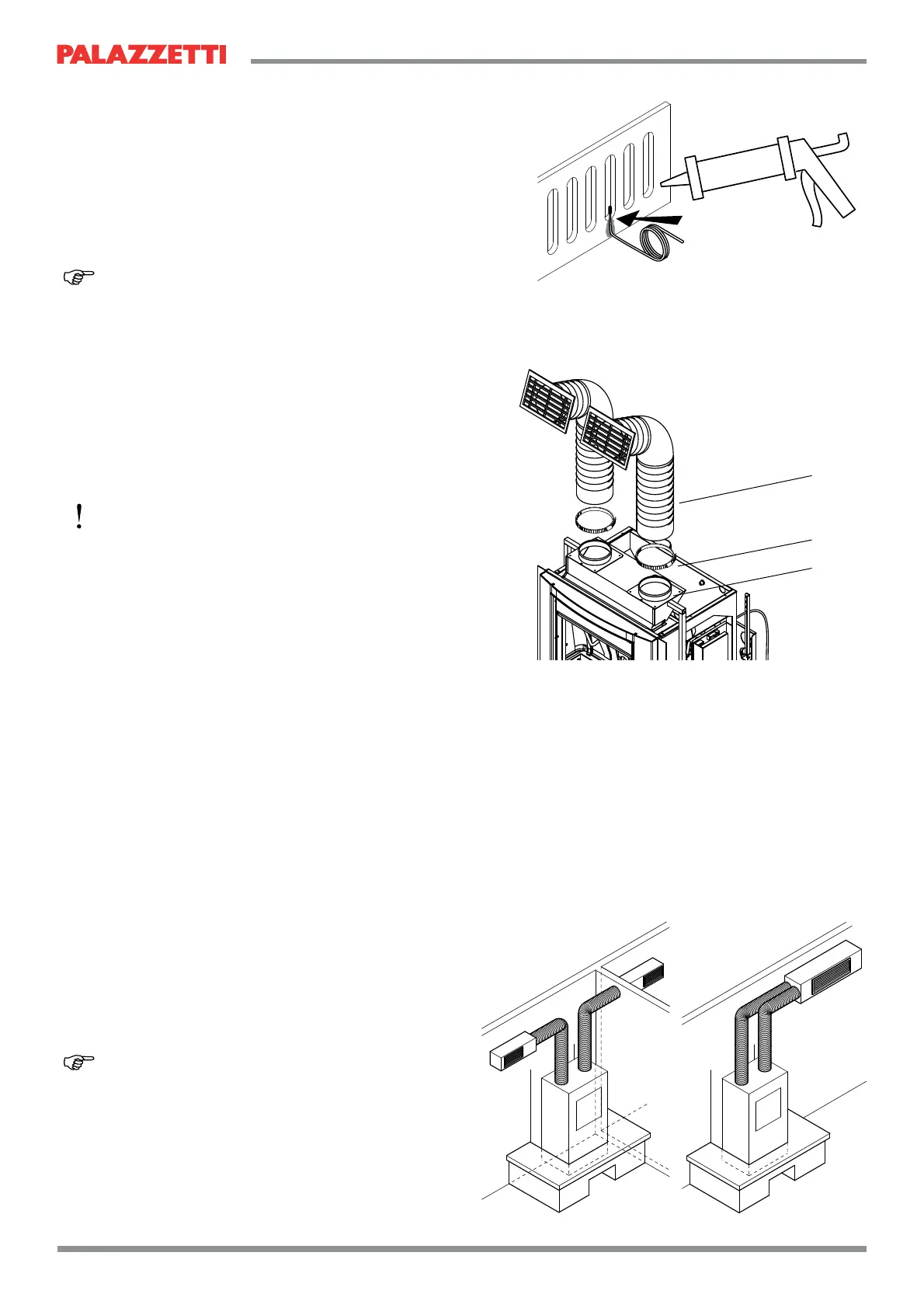

6.4 COLLEGAMENTO MANDATA ARIA
CALDA
Solo per il modello canalizzato
6.4.1 Raccordo in controcappa per
riscaldamento in unico ambiente
accompagnandolo con un movimento rotatorio (Fig.
6.4.1).
Tagliarlo alla lunghezza desiderata (non superiore a
200 cm) e montare le bocchette nei punti desiderati.
Fissare il tubo (1) ai collari (3) con le fasciette (2)
(Fig. 6.4.1).
Coibentare i tubi materiale isolante.
parete ad una altezza di almento 1,8÷2,0 m dal
pavimento per evitare che l’aria calda in uscita
investa le persone.
è sconsigliabile eseguire canalizzazioni superiori
a 3÷4 m.
6.4.2 Raccordo a condutture canalizzate per
riscaldamento in più ambienti
Per il riscaldamento di più locali è possibile
realizzare delle condutture metalliche per la
distribuzione dell’aria secondo il seguente schema:
3÷4 m per condotto;
tubo liscio metallico o canalizzazione -
4+4 m su doppio condotto.
Installare una bocchetta nella stessa stanza del
caminetto e la seconda in un’altra stanza della casa.
è possibile collegare la mandata dell’aria calda con
distribuzione.
I condotti per la distribuzione dell’aria dovranno
avere una sezione interna di 20×20 cm ed essere
costruiti in lamiera zincata liscia e coibentati
materiale isolante da 30 mm per evitare rumorosità
e dispersione di calore.
(Fig. 6.4.2: A-doppio condotto), (Fig. 6.4.3: B-unico
condotto).
Quando il caminetto viene utilizzato per riscaldare
2 o più locali adiacenti, è indispensabile favorire
il ricircolo dell’aria ambiente per uniformare la
temperatura nelle varie stanze, quindi predisporre
griglie di transito sulle porte oppure tenere
socchiuse le porte.
Fig. 6.3.6
3
2
1
Fig. 6.4.2 Fig. 6.4.3
A
B
Fig. 6.4.1
