INSTALLATION
6.7 AUSFÜHRUNG DER TECHNISCHEN
BOHRUNGEN AN DER VERKLEIDUNG
realisiert werden.
An der Verkleidung und der Haube müssen
technischen Bohrungen vorgenommen werden für:
B) die Öffnungen für die Luftzufuhr;
C) den Wärmeabzug in der Haube;
D) die Verkleidungsbelüftung am Sockel;
E) die Ansaugdüsen des Motors im Sockel;
F) die Pelletbeschickung an der Haube;

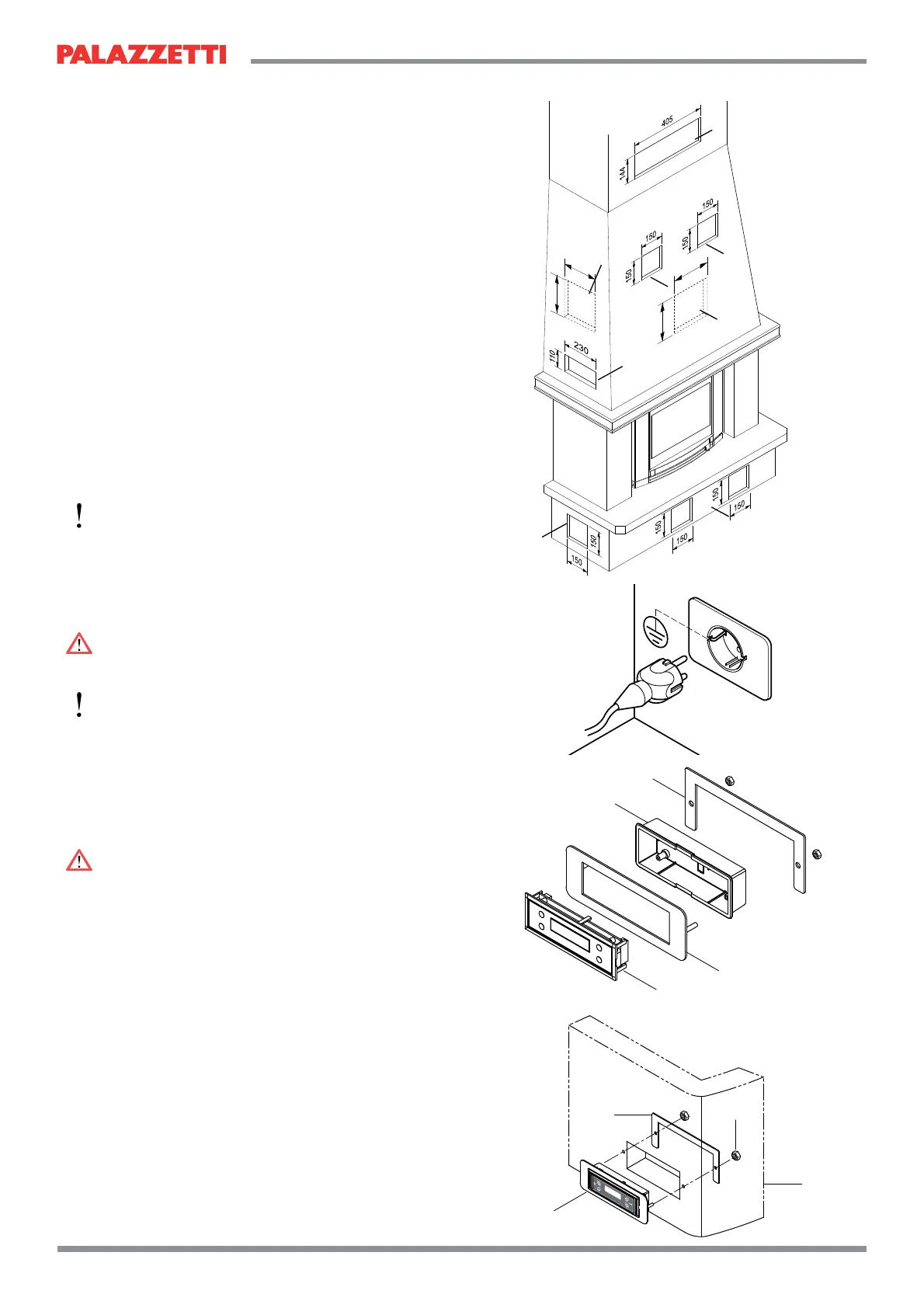

Die Bohrungen müssen den in Abb. 6.6.1
angegebenen Dimensionen entsprechen.
6.8 VERSCHIEDENE ANSCHLÜSSE
6.8.1 Stromanschluss
Den Heizofen einfach mit dem Stecker an die
häusliche Stromleitung anschließen.
)
Der Elektroanschluss (Stecker) muss auch nach der
Personal des Technischen Kundendiensts oder von
einem Fachmann ersetzt werden, um jedes Risiko zu
vermeiden.
6.8.1.1 Erdung
GEFAHR
Die Anlage muss obligatorisch mit einer Erdung
Bestimmungen ausgestattet sein (Abb. 6.7.1).
Die Rauchabzugsleitung muss direkt mit dem
Fußboden verbunden sein.
6.8.2 Installaton der Bedienblende
Die Bedienblende des Heizkamins kann mit dem
Gehäuse “A” an der Wand oder mit dem Gehäuse
“B” eingebaut werden (nicht mitgeliefert).
GEFAHR
installieren.
)
Den Kabeldurchlass zwischen Paneel und
elektronischer Platine so ausführen, dass kein
Schaden durch die Temperatur des normal
betriebenen Heizkamins entstehen kann.
Bevor die Gehäuse geschlossen werden, das Kabel
an den Klemmen der elektronischen Platine und
der Bedienblende anschliessen.
6.8.3 Anschluss an den Raumthermostat
Der Heizofen ist für den Anschluss an einen
externen Raumthermostat (in normalerweise
offener Position) ausgelegt.
295
295
295
295
A
B
F
F
B
C
D
E
Fig. 6.6.1
Fig. 6.7.1
Fig. 6.7.2
1
2
3
4
1
2
3
4
