- 29 (G) -

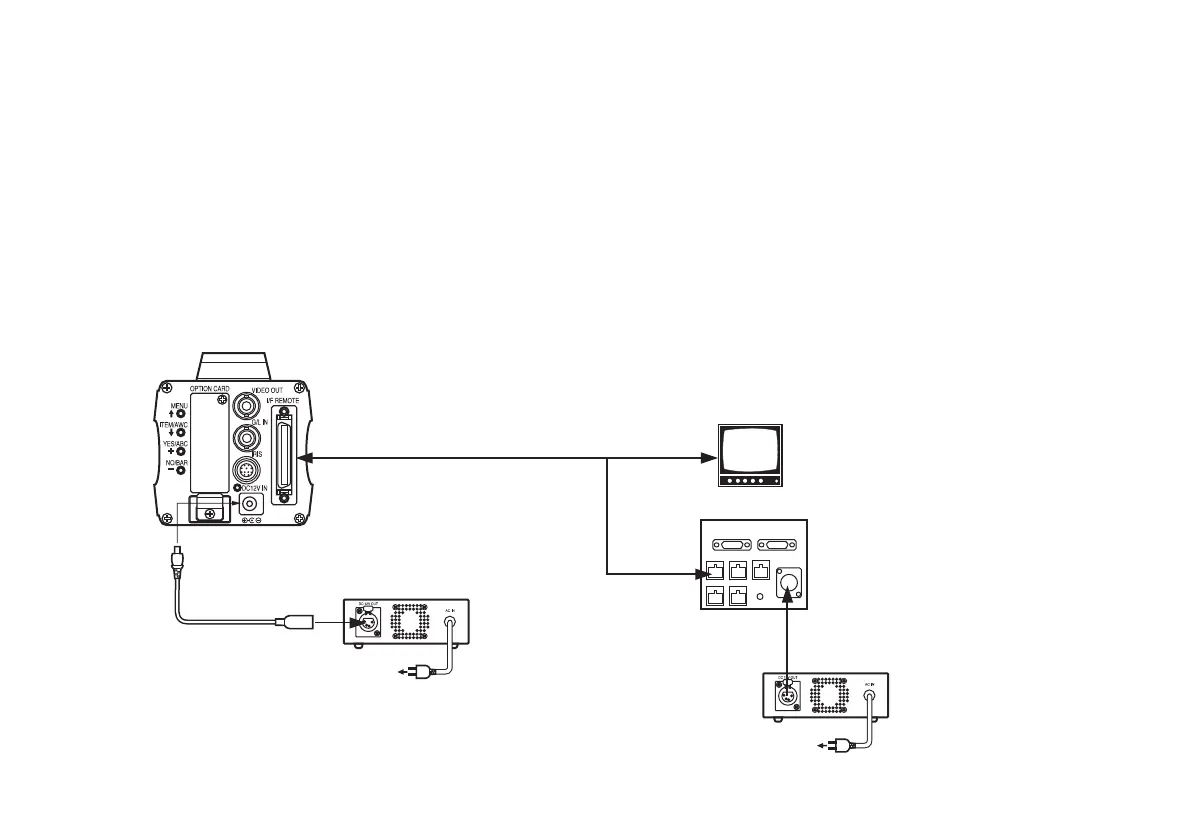

w ANSCHLUSS EINES FERNSTEUERKONSOLE (ROP)
Der Fernsteuerkonsole (ROP) (AW-CB400) und die Kamera müssen mit dem optionalen Verbindungskabel AW-CA50T8
verbunden werden.
1. Stellen Sie den Schalter OPERATE der Fernsteuerkonsole auf OFF, bevor Sie Kabel anschließen.
2. Den 50poligen Steckverbinder des Verbindungskabel an den I/F REMOTE-Steckverbinder der Kamera anschließen.
Das 10BASE-T-Kabel muss an die Fernsteuerkonsole angeschlossen werden.
3. Stellen Sie den Schalter OPERATE der Fernsteuerkonsole auf ON, um Fernsteuerung der Kamera über die
Fernsteuerkonsole zu ermöglichen.
Netzgerät
AW-PS505A
Monitor
Fernsteuerkonsole AW-CB400
Gleichstromkabel mit 4-poligem Stecker
(mit AW-PS505A geliefert)
10BASE-T-
Geradkabel
Verbindungskabel AW-CA50T8 (10 m)
Gleichstromkabel mit ø6,5-mm-
Stecker (mit AW-PS505A geliefert)
Netzgerät
AW-PS505A
BNC
