- 30 (G) -
DEUTSCH

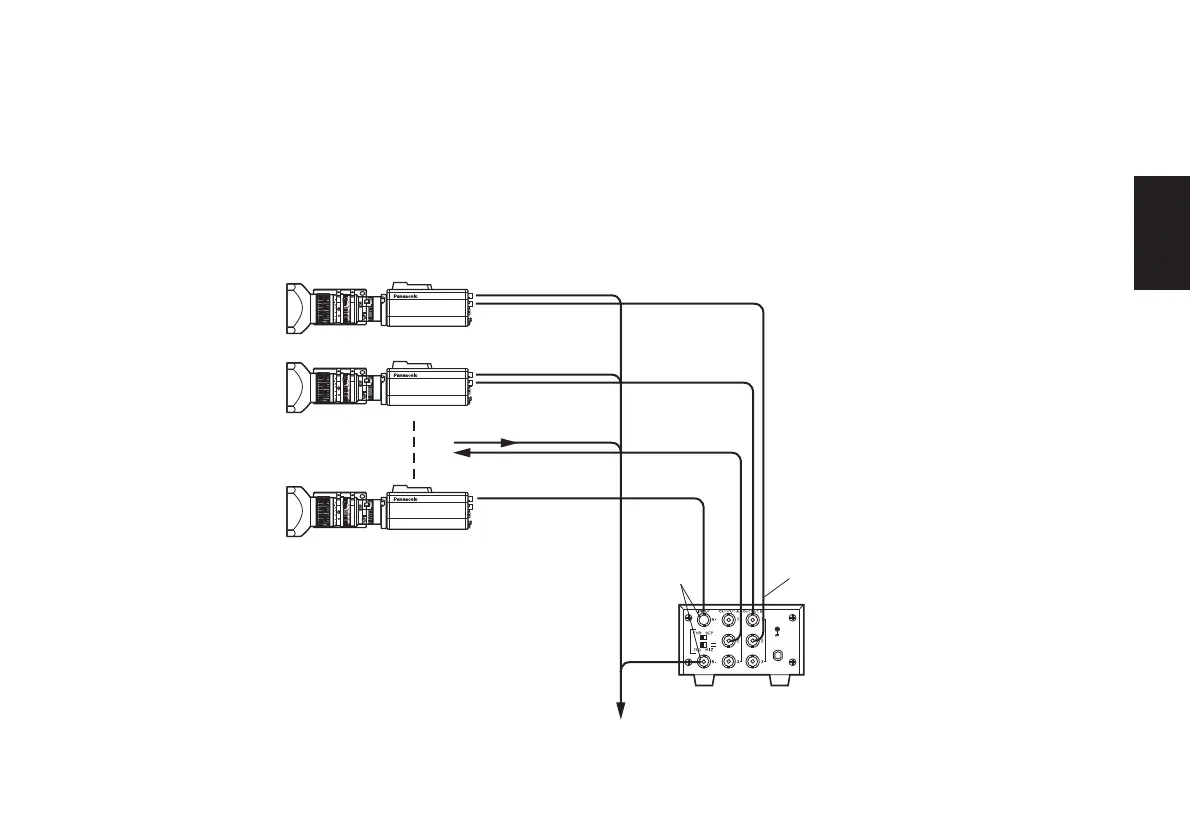

w ANSCHLUSS MIT MEHREREN KAMERAS (FARBVERRIEGELUNGSMODUS)
• Ein Beispiel für den Anschluß des VBS/BB-Ein gangs (Farbverriegelungsmodus)
• Eine der Kameras wird als Quelle für die Referenzsignale verwendet.
• Ein Synchronsignal (BB) an die G/L-Eingangssteckverbinder der Kameras liefern.
• Die Kamera, welche die Referenzsignale liefert, nicht ausschalten.
• Die SC-Phase und die H-Phase des Video-Ausgangssteckverbinders einstellen.
VIDEO OUT
CAMERA
Kamera für externe
Synchronisierung (oder
Spezialeffektgenerator)
G/L IN
VIDEO OUT
OUTPUT
INPUT
Video-Ausgang
An den Spezialeffektgenerator oder das Überwachungssystem
Video-
Verteiler
WJ-300C
Externes
Synchronsignal
(BB)
