- 21 (F) -
AW-E750/AW-E655
AW-E650/AW-E350

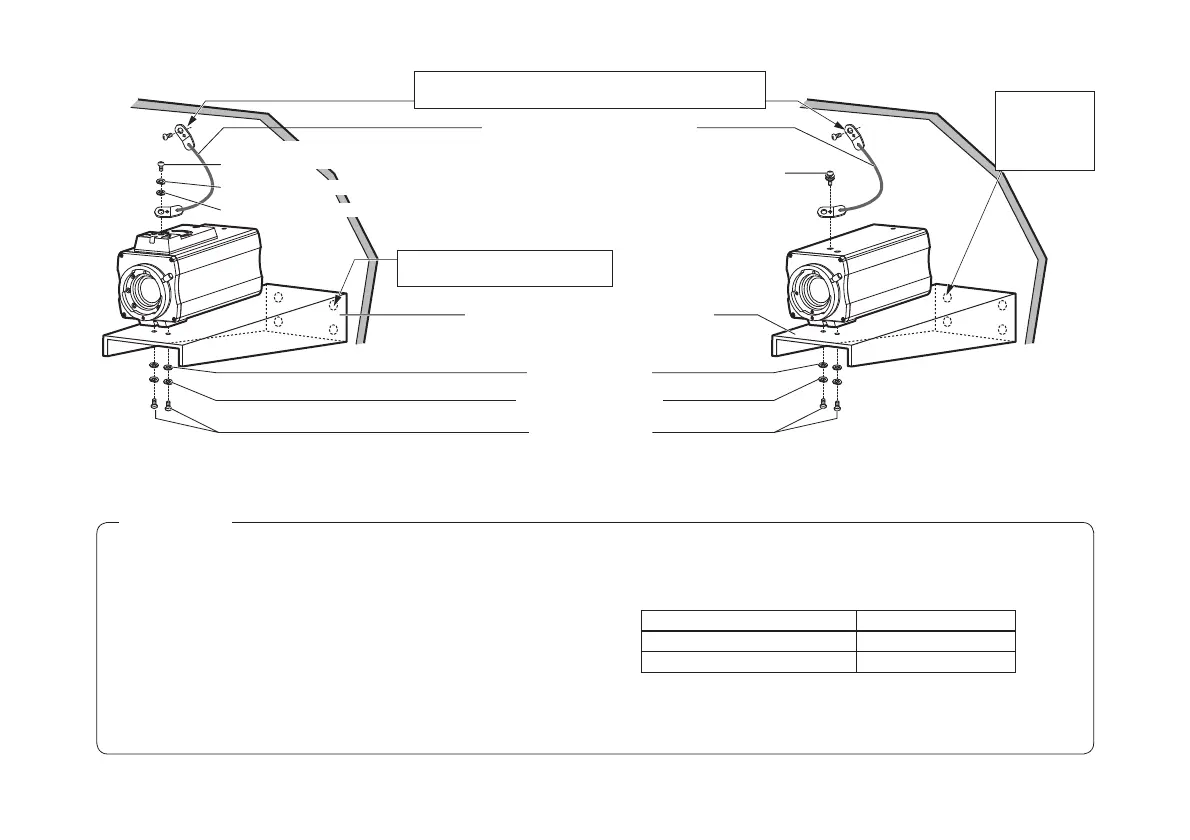

( La méthode de montage illustrée ci-dessus
correspond à l’AW-E650 et l’AW-E350.
La même méthode convient aux deux modèles.)
(Mur)
Fixer l’extrémité du fil sur les boulons d’ancrage M6 en
serrant l’écrou, ou le fixer en serrant les boulons M6.
Le boulon d’ancrage doit toujours
être utilisé lors du montage.
Vis de montage pour fil (M4)
(fourni)
Fil antichute (vendu séparément)
Potence de fixation de caméra vidéo [*]
Rondelles plates [*]
Rondelle plate (fourni)
Rondelle élastique (fourni)
Rondelles élastiques [*]
Le boulon
d’ancrage doit
toujours être
utilisé lors du
montage.
Vis de montage pour fil (fourni)
(Vis en pouces: 1/4-20UNC)
[*]: Obtenu localement
Vis de montage [*]
(Vis en pouces: 1/4-20UNC)
Remarques
p Lors de l’installation de la potence de fixation ou lors de la
fixation d’une extrémité du fil antichute au plafond ou sur
un mur, utiliser impérativement les boulons d’ancrage, et
s’assurer que la force d’arrachage de la surface d’installation
est au moins dix fois supérieure au poids total de tous les
appareils installés, y compris la potence de fixation, la caméra,
l’objectif et les câbles.
p S’assurer que le poids total, y compris la potence de fixation,
la caméra, l’objectif et les câbles, n’excède pas 8 kg.
p Le fil antichute doit être installé d’une manière telle que la
distance de chute ne dépasse pas 150 mm.
p Serrer les vis de montage selon les couples de serrage
indiqués dans le tableau ci-dessous, puis vérifier que
l’ensemble est solidement fixé et qu’il n’y a pas de jeu.
p Ne pas utiliser un tournevis à frapper qui pourrait endommager
les vis.
Vis Couple de serrage
Vis de montage (M4) 1,5 N • m (15 kgf • cm)
Vis de montage (Vis en pouces) 2,0 N • m (20 kgf • cm)
