- 37 (F) -
w RÉGLAGE DE VERROUILLAGE DE
SYNCHRONISATION
Les calages de phase doivent être effectués avec la
caméra vidéo ou l’unité de commande à distance,
le panneau de commande à distance ou le panneau
de commande multi-hybride quand les signaux de
synchronisation externes sont injectés au système
lorsque plusieurs caméras vidéo sont utilisées dans
un système ou que des appareils périphériques sont
raccordés.

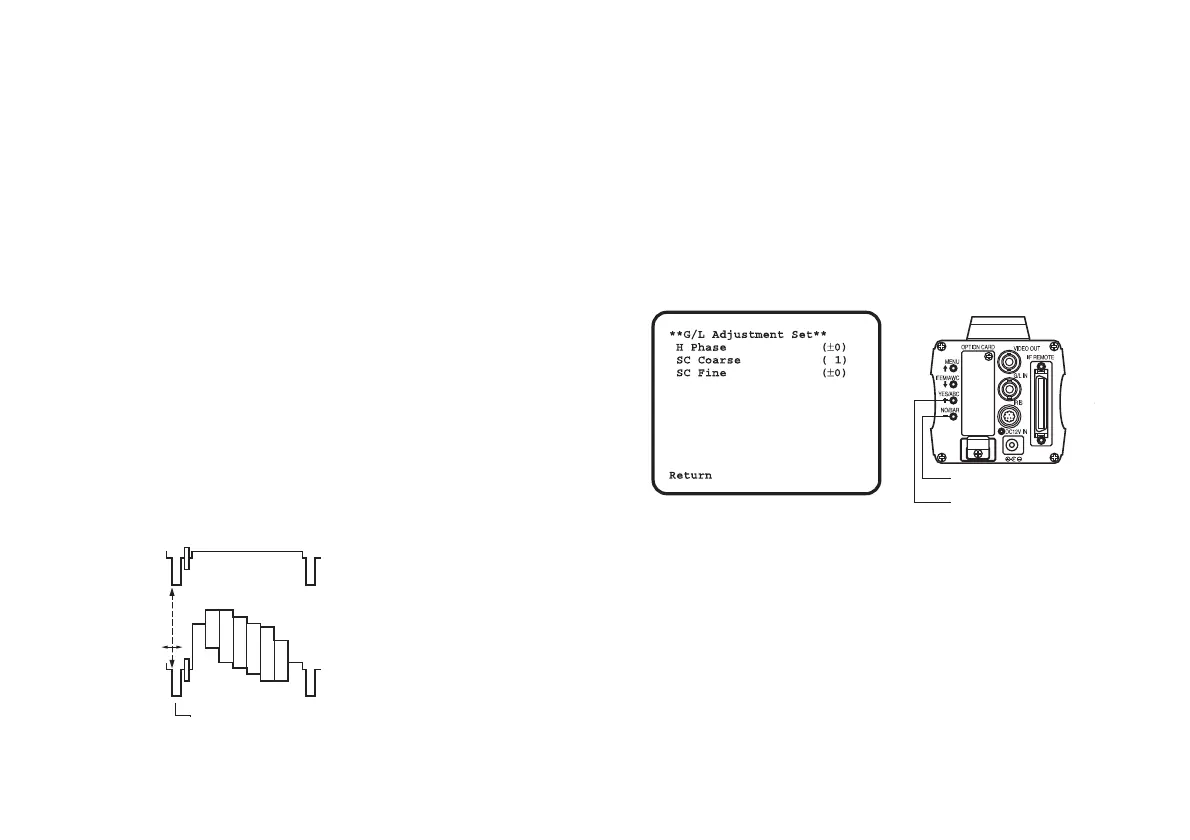

OCALAGE DE LA PHASE HORIZONTALE
Observer la forme d’onde du signal d’entrée de
synchronisation externe (signal de synchronisation de
la sous-porteuse de chrominance) et le signal de sortie
vidéo sur un oscilloscope à deux canaux. Faire ensuite
correspondre la phase horizontale des deux signaux en
les ajustant avec la commande de phase horizontale de
la caméra vidéo, de l’unité de commande à distance, du
panneau de commande à distance ou du panneau de
commande multi-hybride.
[Réglage réalisé avec la caméra vidéo ou le panneau de
commande multi-hybride]
1. Appuyer sur le sélecteur NO/BAR pendant plus de
5 secondes de façon à faire apparaître la barre
colorée.
2. Choisir l’option intitulée [G/L Adjustment] dans le
menu principal, puis choisir [H Phase] dans le menu
secondaire.
3. Effectuer le calage de la phase horizontale avec le
sélecteur YES/ABC et le sélecteur NO/BAR.
Pour en savoir plus sur les manipulations du menu à
l’aide du panneau de commande multi-hybride, de se
reporter au mode d’emploi du panneau de commande
multi-hybride.
Sélecteur NO/BAR
Sélecteur YES/ABC
Signal d’entrée de verrouilleur de
synchronisation (sortie de signal de
synchronisation de la sous-porteuse
de chrominance provenant d’un
générateur d’effets spéciaux)
Signal vidéo
Faire un calage de phase horizontale
