- 38 (F) -
FRANÇAIS
[Réglage réalisé avec l’unité de commande à distance]
Utiliser la commande de calage de phase horizontale.
ATTENTION:
Lorsqu’un calage de phase de lignes doit être fait avec
l’unité RCU, le sélecteur de mire de couleur/caméra doit
être positionné sur BAR. Noter que le calage de phase
de lignes ne peut pas être fait si le sélecteur se trouve
en position CAM. Ramener le sélecteur de mire de
couleur/caméra en position CAM après avoir fait le
réglage.
[Réglage réalisé avec le panneau de commande à
distance]
1. Sélectionner la première caméra à régler
en appuyant sur la touche CAM CONTROL.
2. Appuyer sur la touche MENU, et afficher
le menu de réglage de caméra sur l’écran
LCD.
3. Tourner la molette CONT, et afficher le menu G/L
SETTING.
4. Appuyer tout droit sur la molette CONT, et afficher
H PHASE sur la ligne du bas de l’écran LCD.
5. Observer les profils de sortie du signal genlock
(signal de noir codé ou signal vidéo (VBS)) et du
signal vidéo sur un oscilloscope, et régler la molette
CONT de façon que la phase horizontale soit comme
indiqué sur la figure ci-dessous.
6. Sélectionner la caméra suivante en appuyant sur
la touche CAM CONTROL, et ajuster la phase
horizontale de la caméra suivante. Effectuer la même
chose pour toutes les caméras raccordées.

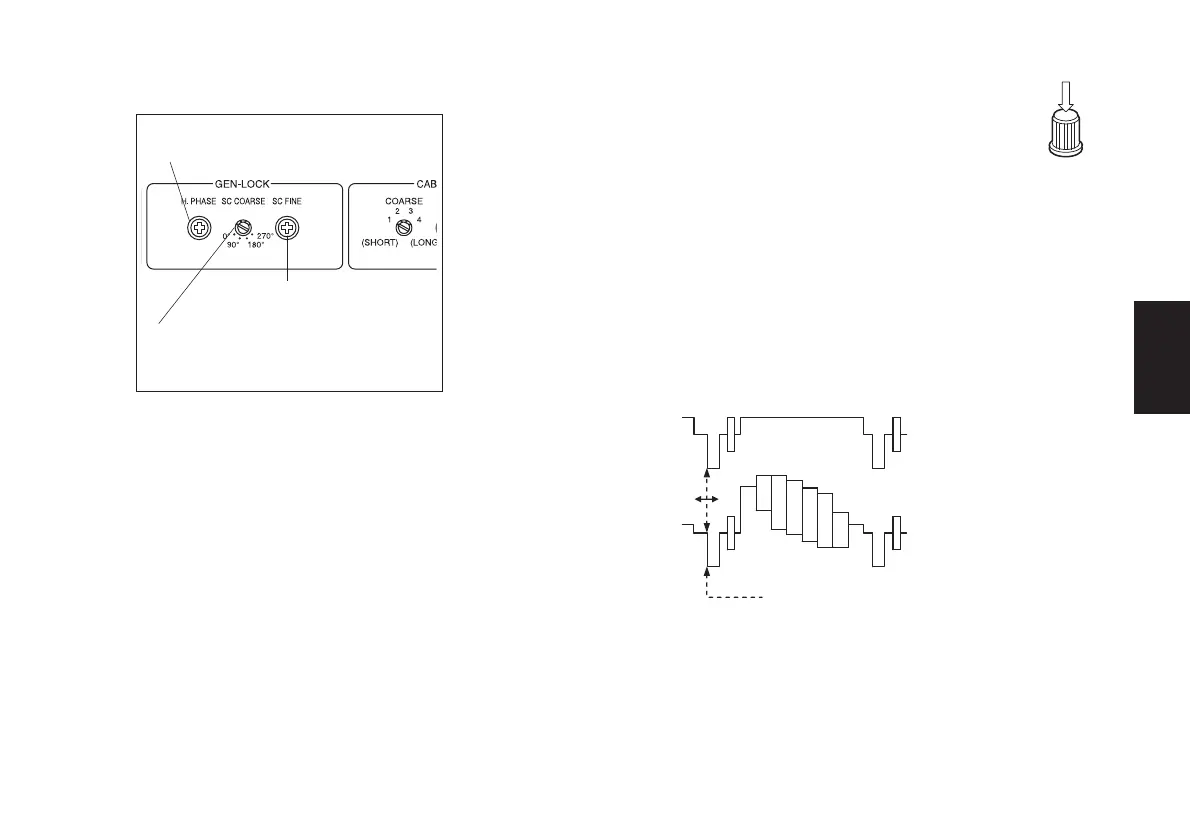

Unité de commande à distance
Commande de réglage
de phase horizontale
Commande de réglage fin
de phase de sous-porteuse
Commutateur de réglage grossier
de phase de sous-porteuse
Ajuster la phase horizontale ici.
Sortie de signal vidéo
Entrée de signal
de synchronisation
externe (genlock)
(signal de noir codé)
