TH-50PH10UK
56
TH-50PH10UK

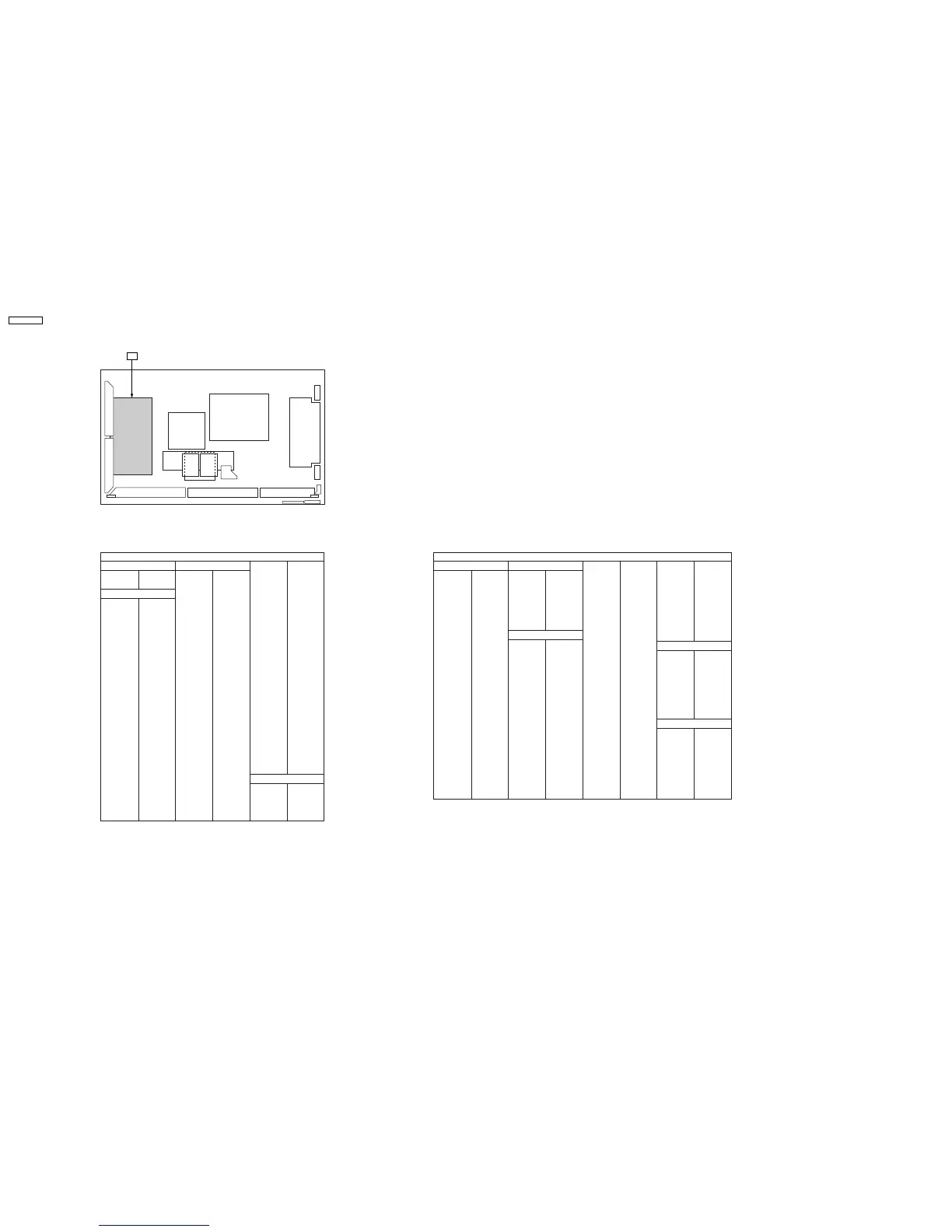

SC-BOARD PARTS LOCATION
TH-50PH10UK
SC-BOARD PARTS LOCATION
Parts Location
SC-BOARD (FOIL SIDE)
IC6791 G-2
IC6803 H-3
Q6401 E-4
Q6402 E-4
Q6403 F-4
Q6404 F-4
Q6421 B-4
Q6422 B-4
Q6423 C-4
Q6424 C-4
Q6441 E-2
Q6442 E-2
Q6443 F-2
Q6451 D-2
Q6452 D-2
Q6453 E-2
Q6661 G-4
Q6690 H-5
Q6801 I-3
Q6805 H-5
Q6806 H-5
Q6821 G-3
Q6822 G-3
Q6841 G-3
Q6842 G-4
Q6881 B-3
Q6882 B-3
Q6883 B-3
TRANSISTOR
TRANSISTOR
TP1 B-1
TP2 B-1
TP4 B-1
TP5 B-1
TP6 B-1
TP7 B-1
TP8 C-1
TP9 B-1
TP10 H-1
TP11 H-1
TP12 G-1
TP13 G-1
TP14 H-1
TP15 H-1
TP16 G-1
TP17 G-1
TP18 G-1
TP19 G-1
TP20 H-1
TP21 G-1
TP22 H-1
TP23 H-1
TP24 H-1
TP25 H-1
TP26 H-1
TP27 G-1
TP28 I-1
TP29 H-6
TP30 E-6
TP31 B-6
TP32 A-1
TP33 D-1
TP34 G-3
TP35 C-3
TP36 G-1
TP37 H-2
TP38 G-1
TP39 G-1
TP40 D-6
TP
VOLUME
Parts Location
SC-BOARD (COMPONENT SIDE)
IC6471 B-5
IC6472 B-4
IC6481 G-3
IC6500 G-4
IC6501 F-4
IC6521 F-1
IC6561 B-1
IC6562 C-1
IC6581 E-1
IC6671 C-5
IC6721 A-5
IC6722 A-5
IC6724 B-5
IC6725 B-5
IC6752 D-4
IC6771 C-4
IC6772 D-5
IC6773 C-5
IC6774 C-5
IC6791 C-1
IC6801 B-3
IC6802 B-3
IC6803 B-3
IC6821 C-3
IC6841 C-4
IC6861 B-5
IC6871 A-2
IC6881 H-4
IC
PC6480 B-4
PC6701 A-4
PC6702 B-4
PC6703 B-4
PC6704 A-4
PC6705 C-4
PC6801 B-3
PC6861 B-4
PC6871 A-2
Q6401 E-4
Q6402 E-4
Q6403 D-4
Q6404 D-4
Q6421 H-4
Q6422 H-4
Q6423 G-4
Q6424 G-4
Q6441 E-2
Q6442 E-2
Q6443 D-2
Q6451 F-2
Q6452 F-2
Q6453 E-2
Q6500 G-3
Q6501 E-4
Q6502 F-4
Q6521 F-4
Q6522 G-4
Q6531 E-2
Q6532 E-2
Q6551 F-2
Q6552 F-2
Q6561 G-3
Q6562 G-3
PHOTO COUPLER
TRANSISTOR
TP15V A-3
TPSC1 C-5
TPSOS6 I-4
TPSOS7 A-3
TPVAD B-3
TPVBK G-3
TPVSCN B-4
TPVSET D-4
TPVSET2 B-4
TPVSUS H-2
Q6801 A-3
Q6803 B-3
Q6805 B-5
Q6806 B-5
Q6821 C-3
Q6822 C-3
Q6824 D-3
Q6841 C-4
Q6842 C-4
Q6881 H-3
Q6882 H-3
Q6883 H-3
TP
VR6600 B-3
VR6602 C-5
VR6604 H-3
VOLUME
TP41 D-6
TP42 D-6
TP43 D-6
TP45 B-6
TP46 F-6
TP47 F-6
TP48 F-6
TP49 F-6
TP50 F-6
TP51 G-1
TP52 G-1
TP53 H-4
TP64 G-3
TP036 B-6
TP037 C-6
TP042 H-6
TP043 G-6
TP044 C-6
TP045 B-6
TP046 B-6
TP047 B-6
TP049 H-6
TP050 H-6
TP051 H-6
TP052 G-6
TP053 G-6
TP062 C-6
TP063 G-6
TP065 B-2
TP066 B-3
TP067 B-3
TP068 B-3
TP069 B-3
VR6600 H-3
VR6602 F-5
VR6604 B-3
Q6571 G-3
Q6572 G-3
Q6573 F-3
Q6574 F-3
Q6581 E-1
Q6601 E-5
Q6602 D-5
Q6603 D-5
Q6621 E-5
Q6622 F-5
Q6623 G-5
Q6624 H-5
Q6641 E-5
Q6642 F-5
Q6643 F-5
Q6645 F-5
Q6646 G-5
Q6647 G-5
Q6648 H-5
Q6649 H-5
Q6651 I-5
Q6661 C-4
Q6662 D-5
Q6665 C-5
Q6671 C-4
Q6672 C-5
Q6673 C-5
Q6674 C-5
Q6679 C-5
Q6680 C-5
Q6690 B-5
Q6742 A-4
Q6743 B-5
Q6763 E-4
Q6781 E-5
Q6782 E-5
Q6791 A-2
SC
