Panasonic TX-PR42U10 - SS-Board

13.7. SS-Board
Parts Location

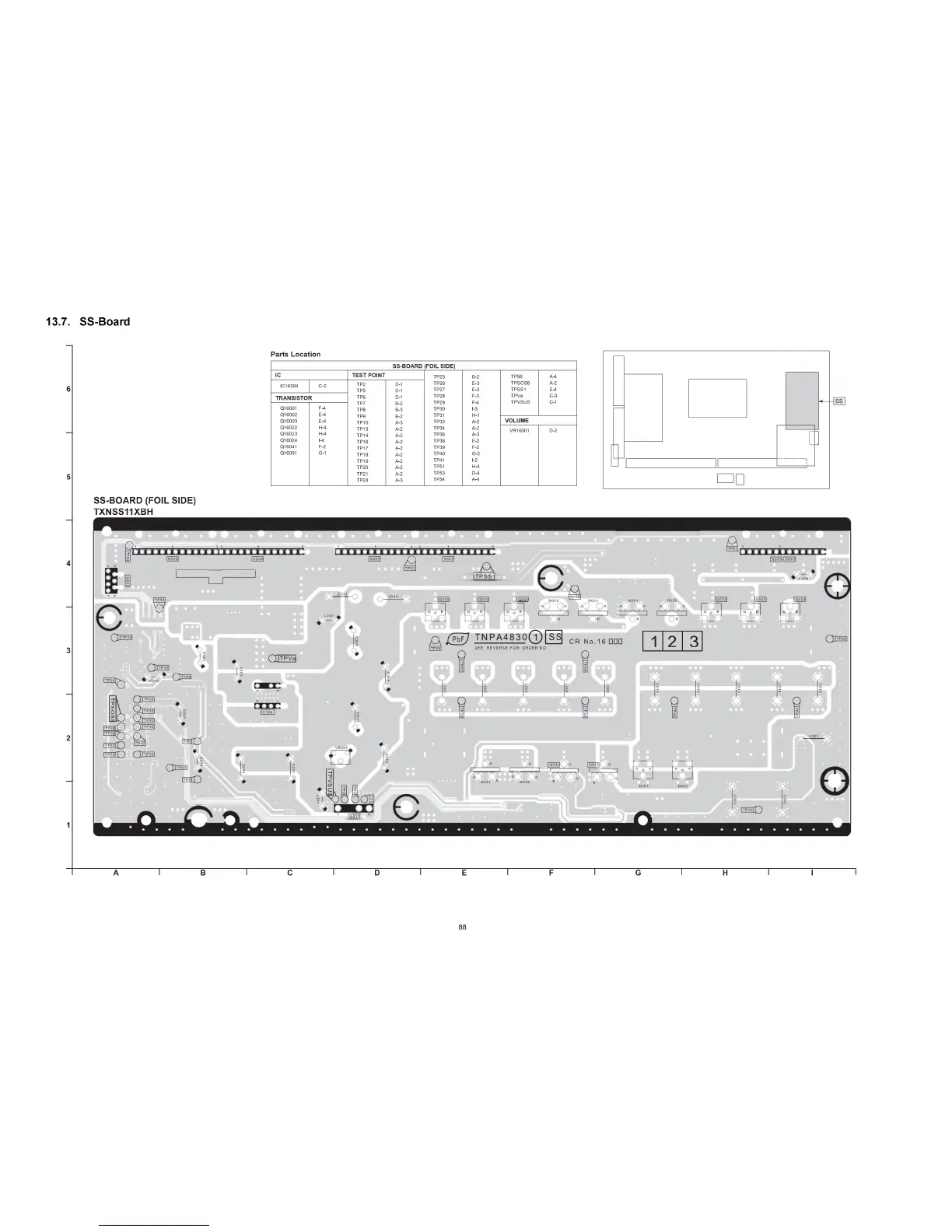

SS-BOARD (FOIL SIDE)
IC
TEST POINT
TP25 B-2
TP56 A-4
IC16304 C-2
TP2 D-1
TP26 E-3
TPSOS8 A-2
TP5 D-1
TP27 E-3
TPSS1 E-4
TRANSISTOR
TP6 D-1
TP28 F-3
TPVe C-3
TP7 B-2
TP29 F-4
TPVSUS C-1
Q16001 F-4
TP8 B-3
TP30 I-3
Q16002 E-4
TP9 B-2
TP31 H-1
Q16003 E-4
TP10 A-3
TP33 A-2
VOLUME
Q16022 H-4
TP13 A-2
TP34 A-2
VR16001 D-2
Q16023 H-4
TP14 A-2
TP36 A-3
Q16024 I-4
TP16 A-2
TP38 E-2
Q16041 F-2
TP17 A-2
TP39 F-2
Q16051 G-1
TP18 A-2
TP40 G-2
TP19 A-2
TP41 I-2
TP20 A-2
TP51 H-4
TP21 A-2
TP53 D-4
TP24 A-3
TP54 A-4
SS-BOARD (FOIL SIDE)
TXNSS11XBH
6
5
4
3
2
1
A I B I C I D I E I F I G I H I I
88
