Parker Compax3 Start-Up

Parker EME
START UP
190-120112 N1 C3 Start up März 2004 7
deutsch

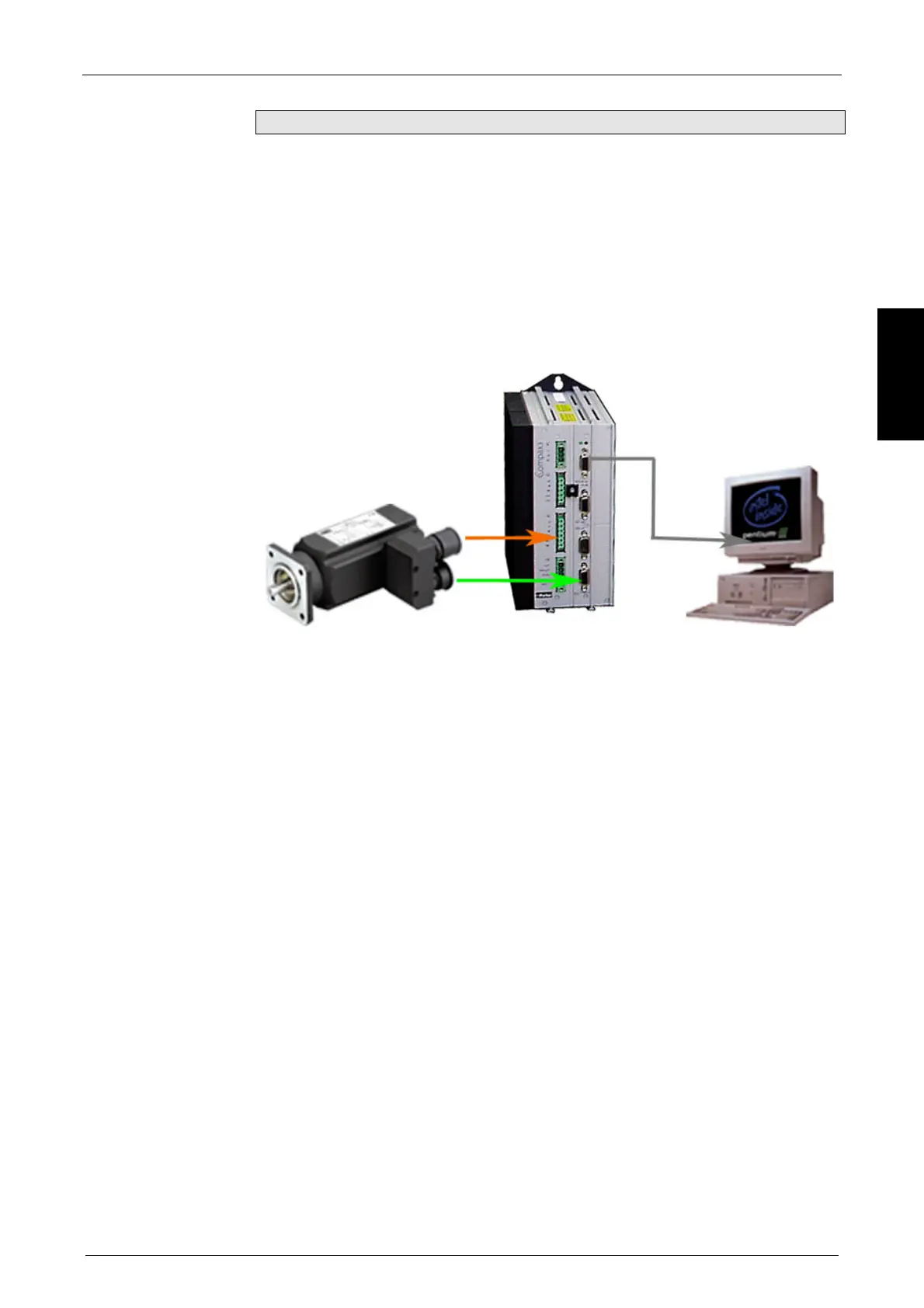

Kabel - Verbindungen
! Versorgungsspannung an X1 anschließen.
! 24 VDC Steuerspannung an X4/1 und X4/2 anschließen.
! Freigabe - Eingang X4/3 mit 24 VDC belegen.
! Compax3 mit PC verbinden,
! Compax3 X10 über RS232-Kabel (Parker - Kabel SSK1) mit PC (COM 1 oder
COM2) verbinden.
! Motor an Compax3 anschließen.
! Motorkabel (Parker - Kabel MOK..) an X3 anschließen (siehe Anschlüsse
Compax3).
! Resolverkabel (Parker - Kabel REK..) an Compax3 X13 anschließen.
! Versorgungsspannungen einschalten.
! 24VDC.
! Leistungsspannung 230VAC bzw. 400VAC.

Parker Compax3 Specifications

General

Protection Class	IP20
Control Modes	Torque, Speed, Position
Feedback Options	Incremental encoder, Absolute encoder, Resolver
Communication Interfaces	CANopen, EtherCAT, Profinet
Safety Features	STO (Safe Torque Off), SS1 (Safe Stop 1), SOS (Safe Operating Stop)
Input Voltage	200-480 VAC
Relative Humidity	5% to 85% (non-condensing)
Shock Resistance	According to EN 60068-2-27
Operating Temperature	0°C to +40°C
