DATASHEET
P8136
5

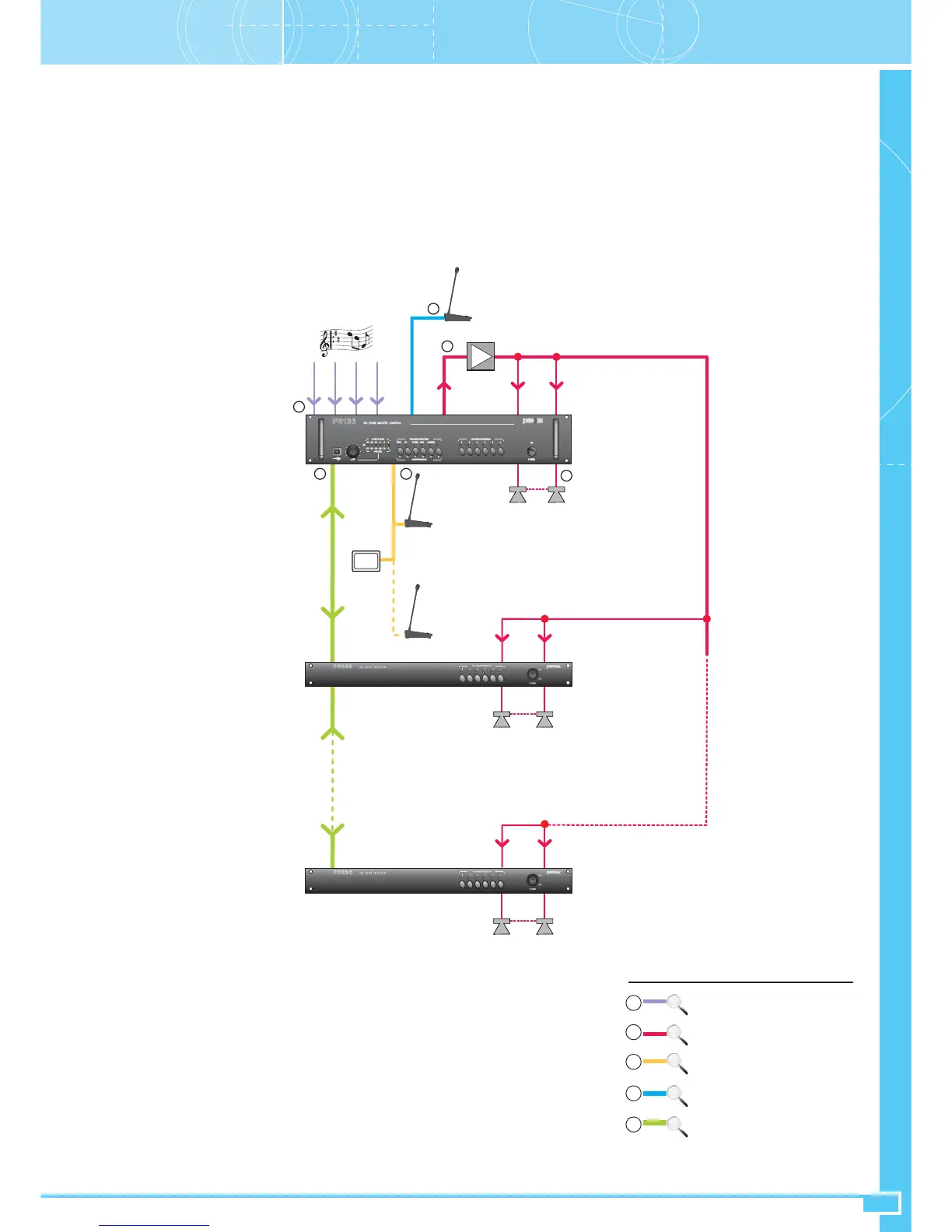

5.1 Impianto con amplificazione a singolo canale voce/musica
In questa configurazione, è possibile selezionare le zone in cui diffondere musica; in caso di chiamata, queste zone saranno disattivate (ed,
eventualmente, attivate per la chiamata) per essere automaticamente ripristinate sulla musica al termine della chiamata. La configurazione prevede
un unico amplificatore per la diffusione sia della voce (chiamata) che della musica di sottofondo, se prevista. L’amplificatore è collegato all’uscita MIX
OUT (27) del
master , mentre la sua uscita è connessa in parallelo ai morsetti SP (17) e (22) ed M. (18) e (23) di tutti gli slave previsti. Le postazioni
di chiamata (e/o le schede ACIO8136), connesse in cascata tra loro, possono essere collegate come: Unità Master alla presa TO MASTER UNITS
(24) oppure come Unità Locali alla presa TO LOCAL UNITS (30) del P8136. Infine, i master e gli slave sono messi in comunicazione tra loro
tramite cavi cat. 5 SF/UTP da connettere alle prese SLAVE LINK IN/OUT (33).
Suggerimento: nel caso in cui, su uno slave P8236, si voglia utilizzare la presa MUSIC IN al fine di collegare una sorgente musicale locale in
luogo di quella disponibile sulla connessione LINK (proveniente da unità master P8136) è necessario rimuovere il ponticello CN127 all’interno
dell’apparecchio.
Di seguito si riportano i criteri per il dimensionamento dell’impianto e la procedura per
l’impostazione iniziale.
Dimensionamento per sistema fino a 36 zone*
• Numero di slave = (numero zone)/6, con arrotondamento al numero intero superiore.
• Numero massimo di ACIO8136 = 6.
• Numero massimo di postazioni PMB = 16 – (numero di ACIO8136)
• Taglio delle postazioni PMB:
a. Impianto fino a 6 zone: PMB106.
b. Impianto fino a 12 zone: PMB112.
c. Impianto fino a 24 zone: PMB112 + 1xPMB112-E.
d. Impianto fino a 36 zone: PMB112 + 2xPMB112-E.
Distanza massima tra il master e l’ultimo slave: 1 km
Distanza massima tra il master e l’ultima postazione: 1 km (vedi APPENDICE, Sez. B).
* come slave si intende anche quello incluso nel P8136.
Indirizzo M = 0
Indirizzo S = 0
Gruppo = 0
Indirizzo S = 1
Gruppo = 0
Indirizzo S = 5
Gruppo = 0
AUX
TUNER
CD
TAPE
ACIO8136
Z1 Z6
IN SPIN M.
MIX
OUT
SPEECH/PROGRAM
LINK
IN SPIN M.
Z12
Z7
IN SPIN M.
Z36
Z31
A
P8136
P8236
P8236
LOCAL UNITS
LINK
LOCAL
UNITS
MASTER UNITS*
MUSIC
3
1
5
2
4
2
Collegamento Unità Locali
Collegamento Unità Master
Collegamenti Master/Slave
3
Collegamento amplificatori/diffusori
2
4
Collegamento sorgenti sonore
1
5
Vedi APPENDICE, Sezione B
