DATASHEET
α
6
Suggerimenti
Nel caso sia necessario disporre di una potenza complessiva superiore a quella di un amplificatore da 500W (massimo taglio della gamma
PASO) è possibile utilizzare più amplificatori; gli ingressi, in parallelo, saranno connessi all’uscita MIX OUT (27) dello slave di indirizzo 0;
l’uscita di ogni amplificatore andrà a pilotare un sottogruppo di zone la cui potenza complessiva sia compatibile con la potenza nominale
dell’amplificatore (per agevolare la soluzione a questa esigenza, le 6 zone di uscita dello slave sono suddivise in due gruppi da 3, elettricamente
isolati tra loro, ciascuno con i propri ingressi voce e musica; questo consente di poter utilizzare fino a due amplificatori per slave).

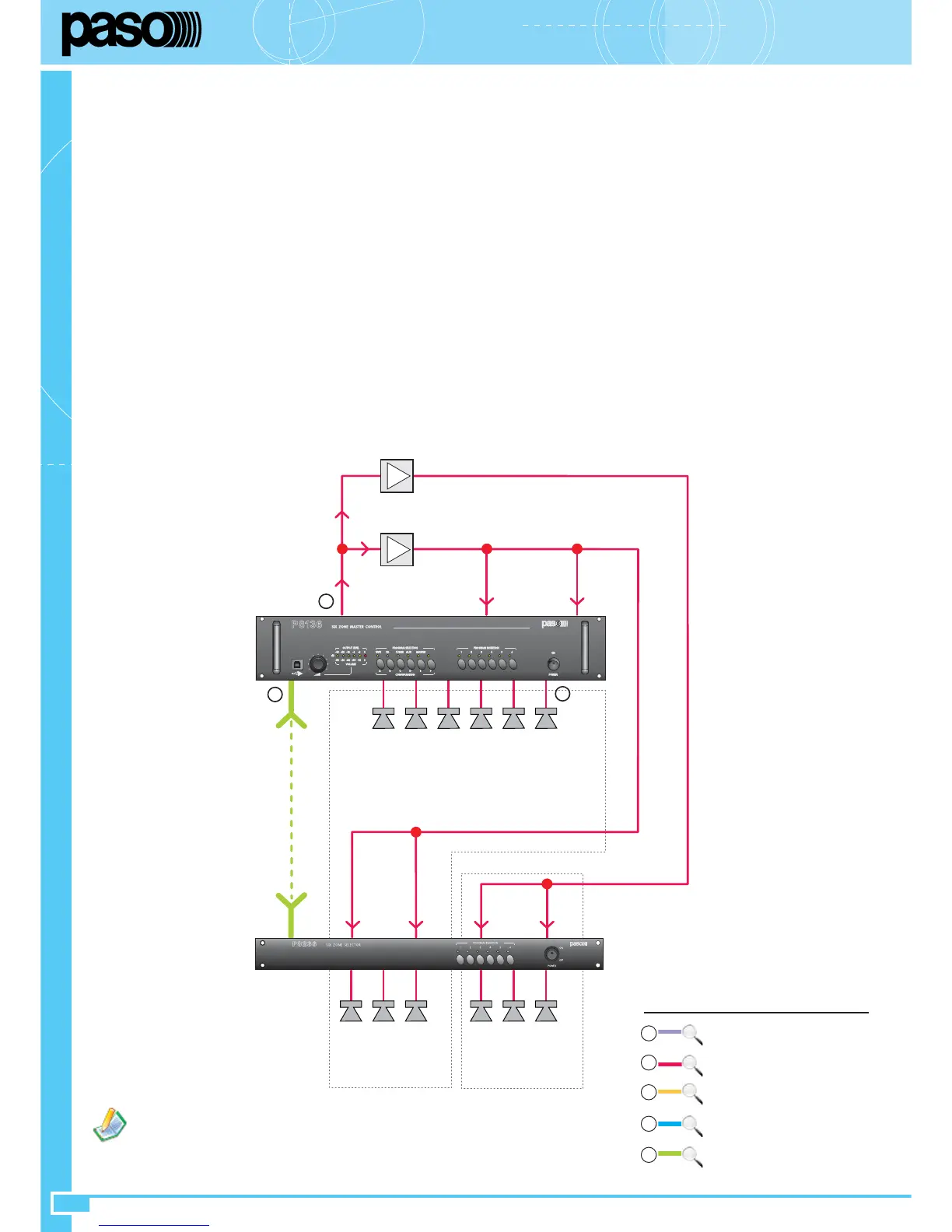

In figura un esempio di questa tipologia d’impianto.
Impostazioni del sistema
Selezionare l’indirizzo degli
slave
a partire dallo 0 (considerando anche quello contenuto nel P8136).
Impostare il numero di gruppo a 0 a tutti gli
slave
.
Impostare la modalità di funzionamento di tutti gli
slave
- compreso quello contenuto nel P8136 - su single (vedi APPENDICE, Sez. A - pag.
18).
Attivare/disattivare la funzione CHIME sullo
slave
di indirizzo 0 come desiderato.
Collegare le schede ACIO8136, impostate in modalità Master e le postazioni PMB alla presa TO MASTER UNITS (24). Impostare indirizzi e
priorità secondo necessità come indicato in par. 4. Attenzione: tenere presente che nelle schede ACIO8136 Master, ogni ingresso può avere
una priorità diversa (da impostare tramite software di configurazione P8136 Manager)
Collegare le schede ACIO8136, impostate come Slave e nella modalità di funzionamento desiderata e le postazioni PMB alla presa TO SLAVE
UNITS (30). Impostare indirizzi e priorità secondo necessità come indicato in par. 4. Attenzione: tenere presente che le schede ACIO8136
Slave hanno priorità fissa pari a 5.
Portare al minimo i controlli MIX OUT (27) , MUSIC OUT (26) e CHIME (31); dapprima regolare il controllo MIX OUT (27) per avere il
livello sonoro di chiamata desiderato e, successivamente, il controllo CHIME (31) (se la funzione non è attivata è bene lasciare il controllo al
minimo).
Regolare, infine, il livello della musica di sottofondo con il controllo MUSIC OUT (26) (se non è prevista musica di sottofondo, è bene lasciare
questo controllo al minimo.
1.
2.
3.
4.
5.
6.
7.
8.
Nel caso non sia prevista la musica di sottofondo, non è necessario
cablare i morsetti M. (18) e (23) dei pannelli.
VOCE / MUSICA 240W
A
A
VOCE / MUSICA 500W
IN M. IN SP
MIX
OUT
6 X 40W
LINK
IN
1÷3
M
IN
1÷3
SP
IN
4÷6
M
IN
4÷6
SP
3 X 80W 3 X 80W
Z... Z... Z... Z... Z... Z...
P8136
Z1 Z2 Z3 Z4 Z5 Z6
P8236
5
2
2
Collegamento Unità
Locali
Collegamento Unità
Master
Collegamenti Master/Slave
3
Collegamento amplificatori/diffusori
2
4
Collegamento sorgenti sonore
1
5
Vedi
APPENDICE, Sezione B
