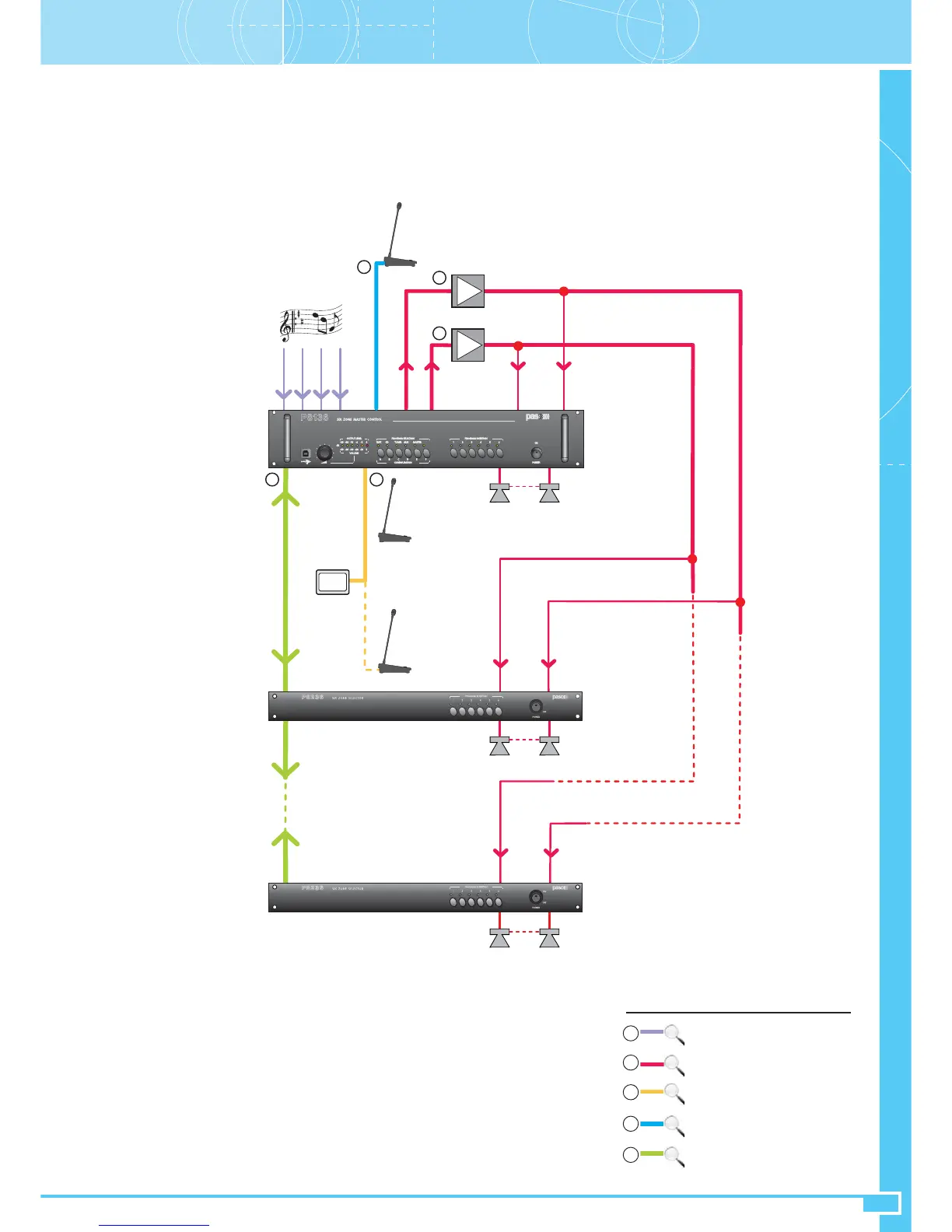

5.2 Impianto con doppia amplificazione per i canali Voce e Musica separati
Questa configurazione riprende la precedente 5.1 con l’aggiunta di un amplificatore dedicato alla diffusione di musica di sottofondo.
Caratteristica di questa configurazione è il mantenimento della musica nelle zone non interessate dalla chiamata.
In questo caso l’amplificatore di voce, pilotato dall’uscita MIX OUT (27), avrà le sue uscite connesse in parallelo ai soli morsetti SPEECH (17) e (22)
del master e degli eventuali slave previsti. L’amplificatore di musica sarà pilotato dall’uscita MUSIC OUT (26) e le sue uscite saranno connesse in
parallelo ai morsetti M. (18) e (23) del master e degli eventuali slave previsti.
Indirizzo M = 0
Indirizzo S = 0
Gruppo = 0
Indirizzo = 1
Gruppo = 0
Indirizzo = 0
Gruppo = 0
MUSICA
MIX
OUT
MUSIC
OUT
IN M. IN SP
IN M. IN SP
IN M. IN SP
Z7 Z12
Z1 Z6
P8136
P8236
LINK
P8236
VOCE
A
A
ACIO8136
Unità LOCALI
LINK
Z31 Z36
Unità MASTER*
3
5
2
2
4
Di seguito si riportano i criteri per il dimensionamento dell’impianto e la procedura per
l’impostazione iniziale.
Dimensionamento
Analogo al precedente paragrafo 5.1.
Impostazioni del sistema
Le impostazioni sono indentiche a quelle del precedente paragrafo 5.1, con eccezione
del punto 3:
3. Impostare la modalità di funzionamento di tutti gli
slave - compreso quello contenuto
nel P8136 - su dual (vedi APPENDICE, Sez. A - pag. 18)
Collegamento Unità Locali
Collegamento Unità Master
Collegamenti Master/Slave
3
Collegamento amplificatori/diffusori
2
4
Collegamento sorgenti sonore
1
5
Vedi APPENDICE, Sezione B
