DATASHEET
α
8
Suggerimenti
Anche in questo caso, ove sia necessario disporre di una potenza complessiva superiore a quella di un amplificatore da 500W (massimo taglio della
gamma PASO) è possibile utilizzare più amplificatori come esposto nei suggerimenti del par. 5.1.
Per gli slave con zone in cui non sia prevista la musica di sottofondo, non è necessario cablare i morsetti M. (18) e (23).
Generalmente, la musica di sottofondo è distribuita ad un livello contenuto, richiedendo una potenza ridotta rispetto a quella per la chiamata;
in questi casi, per rendere il sistema più economico, è possibile utilizzare un amplificatore per la musica con potenza nominale pari a metà di quella
dell’amplificatore voce ed utilizzare l’uscita a 70 V contro i 100 V dell’amplificatore voce.
Se l’amplificatore di musica è dotato di regolazione di volume proprio si può connettere la sorgente musicale direttamente all’ingresso dell’amplificatore
anziché all’ingresso MUSIC IN (25), risparmiando un cablaggio.

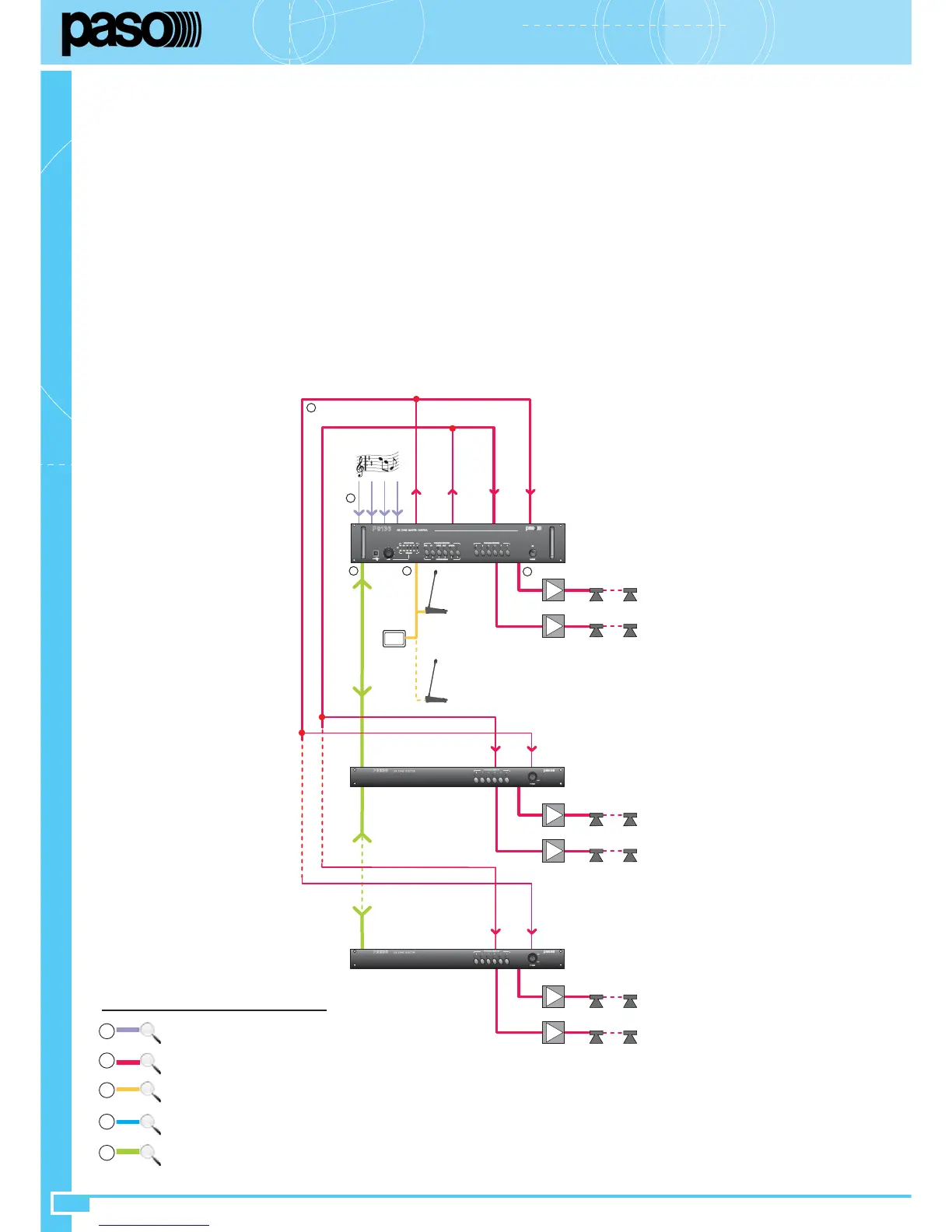

5.3 Impianto con amplificazione dedicata per ciascuna zona
Questa tipologia di impianto è utilizzata per pilotare zone di elevata potenza che richiedano, ciascuna, un suo amplificatore; si ricorre quindi alla
commutazione del segnale di ingresso degli amplificatori anziché dell’uscita di potenza. Lo schema sotto riportato è completato anche con il cablaggio
del segnale per la musica di sottofondo; come si può notare, lo schema applicativo presenta una forte analogia con quello del paragrafo 5.2, con la
differenza tuttavia che gli ingressi degli amplificatori sono collegati alle singole uscite di zona, e le linee dei diffusori sono collegati alle rispettive uscite
di potenza degli amplificatori.
Questa configurazione, come la precedente 5.2, consente il mantenimento della musica nelle zone non interessate dalla chiamata.
Per il dimensionamento e l’impostazione del sistema di Figura 5.3.1 riferirsi al paragrafo 5.2.
Indirizzo M = 0
Indirizzo S = 0
Gruppo = 0
4
MIX
OUT
MUSIC
OUT
IN M. IN SP
LINK
P8236
ACIO8136
LINK
Z6
Z1
A
A
Z6
Z1
IN M. IN SP
IN M. IN SP
Z12
Z7
A
A
Z12
Z7
Z36
Z31
A
A
Z36
Z31
P8236
P8136
1
2
5
2
Indirizzo = 1
Gruppo = 0
Indirizzo = 5
Gruppo = 0
Collegamento Unità
Locali
Collegamento Unità
Master
Collegamenti Master/Slave
3
Collegamento amplificatori/diffusori
2
4
Collegamento sorgenti sonore
1
5
Vedi
APPENDICE, Sezione B
