13ITALIANO |

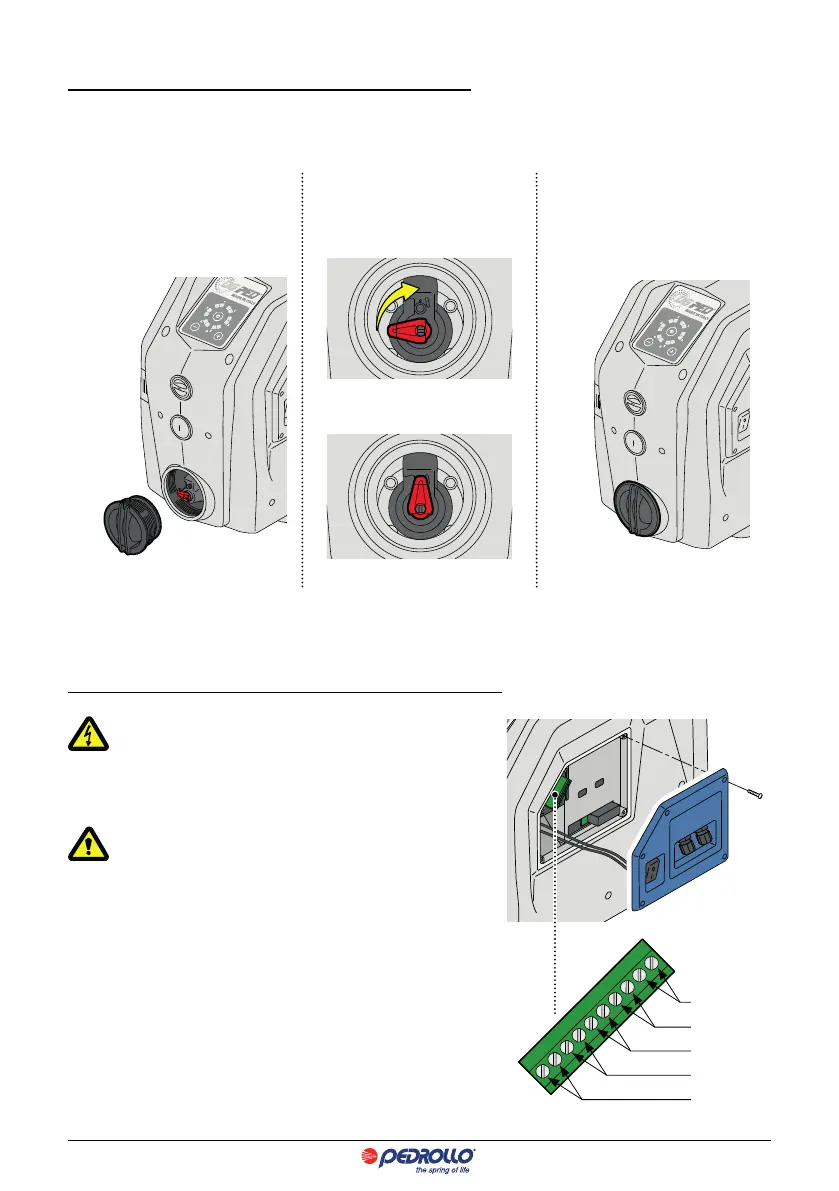

SELEZIONE FUNZIONAMENTO AUTOADESCANTE (solo per personale qualicato)
La pompa esce di fabbrica in versione AUTOADESCANTE; nel caso sia garantito il funzionamento sottobattente o l’alimentazione
sia già in pressione, è possibile escludere la funzione di auto-adescamento, ruotando la leva mostrata sotto in posizione verticale.
n
Svitare e togliere il tappo di scarico.
Possibile uscita di acqua.
o
Ruotare la leva rossa in posizione
verticale per escludere il funziona-
mento autoadescante.
AUTOADESCANTE
(settaggio di fabbrica)
NON AUTOADESCANTE
p
Riavvitare il tappo di scarico e
riempire d’acqua nuovamente
DG PED come indicato nel capitolo
RIEMPIMENTO ED ACCENSIONE.
COLLEGAMENTI ELETTRICI SCHEDA DI ESPANSIONE (solo per personale qualicato)
Assicurarsi che NON CI SIA TENSIONE sulla rete elettrica.
ATTENZIONE: qualunque dispositivo connesso alla scheda di espan-
sione deve essere in bassissima tensione di sicurezza (SELV).
Durante la rimozione del coperchio non tirare i cavi elettrici
collegati all’interruttore generale.
• Svitare e togliere le viti di ssaggio coperchio.
• Rimuovere parzialmente il coperchio per accedere alla morsettiera della
scheda di espansione.
LEGENDA MORSETTIERA
1-2 INPUT SEGNALE DI LIVELLO - ponticellare in assenza di segnale
3-4 OUTPUT SEGNALE DI ALLARME - max 0,3 A @ 230 Va.c. / 1A @ 30 Vd.c.
5-6 RS 485 comunicazione MASTER / SLAVE
7-8 0 V non connesso
9-10 SLAVE se ponticellato, l’inverter diventa SLAVE
9-10 SLAVE
7-8 0 V
5-6 RS485
3-4 OUTPUT
1-2 INPUT
