41ESPAÑOL |

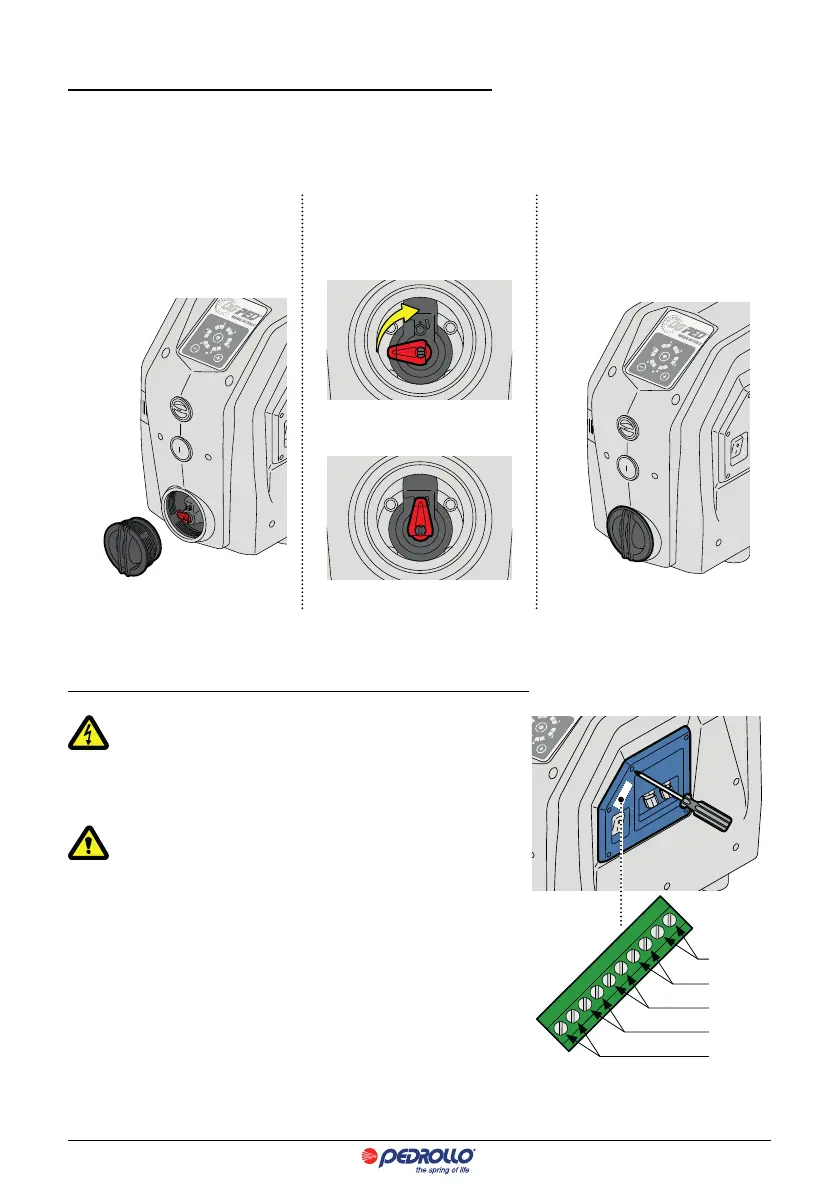

SELECCION DEL FUNCIONAMIENTO AUTOCEBANTE (solo para personal cualicado)
La bomba sale de fábrica en la versión AUTOCEBANTE; en el caso de que se garantice el funcionamiento con carga positiva o que
la alimentación sea con presión, es posible excluir la función de autoaspiración girando la palanca que se muestra a continuación
en posición vertical.
n
Desenroscar y sacar el tapón de
descarga. Posible salida de agua.
o
Rotar la leva roja en posición ver-
tical para excluir il funcionamiento
autocebante.
AUTOADESCANTE
(settaggio di fabbrica)
NON AUTOADESCANTE
p
Volver a colocar el tapón de cebado
y rellenar de agua nuevamente
el DG PED como indicado en el
capítulo LLENADO Y ENCENDIDO.
CONEXIONES ELECTRICAS DE LA PLACA DE EXPANSION (solo para personal cualicado)
Asegurarse que NO HAYA TENSION en la red eléctrica.
ADVERTENCIA: cualquier dispositivo conectado a la tarjeta de expansión
debe tener un voltaje de seguridad muy bajo (SELV).
No tire de los cables eléctricos conectados al interruptor princi-
pal cuando retire la cubierta.
• Destornille y quite los tornillos de jación de la tapa.
• Retire parcialmente la cubierta para acceder al tablero de terminales de la tarjeta
de expansión.
LEYENDA BORNERA
1-2 INPUT INPUT SEñAL DE NIVEL. Puentear en ausencia de señal
3-4 OUTPUT SEÑAL DE ALARMA - max 0,3 A @ 230 Va.c. / 1A @ 30 Vd.c.
5-6 RS 485 comunicación MASTER / SLAVE
7-8 0 V no conectado
9-10 SLAVE si puenteado, el inverter se convierte en SLAVE
9-10 SLAVE
7-8 0 V
5-6 RS485
3-4 OUTPUT
1-2 INPUT
