DONNÉES TECHNIQUES
z
Tension d’alimentation ~ 230 V ± 10%
z
Fréquence 50/60 Hz
z
Isolation : classe F
z
Courant absorbé maximal
– 7.5 A DG PED 3
– 10 A DG PED 5
z
P Puissance absorbée maximale :
– 1.0 kW DG PED 3
– 1.5 kW DG PED 5
z
Protection IP X4
z
Point de consigne d’usine 3 bars
z
Fusible 12,5 A (pour une intervention rapide)
LIMITES D’UTILISATION
• Hauteur manométrique d’aspiration jusqu’à 8 m
• Température du liquide de 0 °C à +40 °C
• Température ambiante de 0 °C à +40 °C
• Pression maximale 10 bar
• Service continu S1
• Position de travail verticale
EAUX CLAIRES
USAGE DOMESTIQUE
USAGE RÉSIDENTIEL

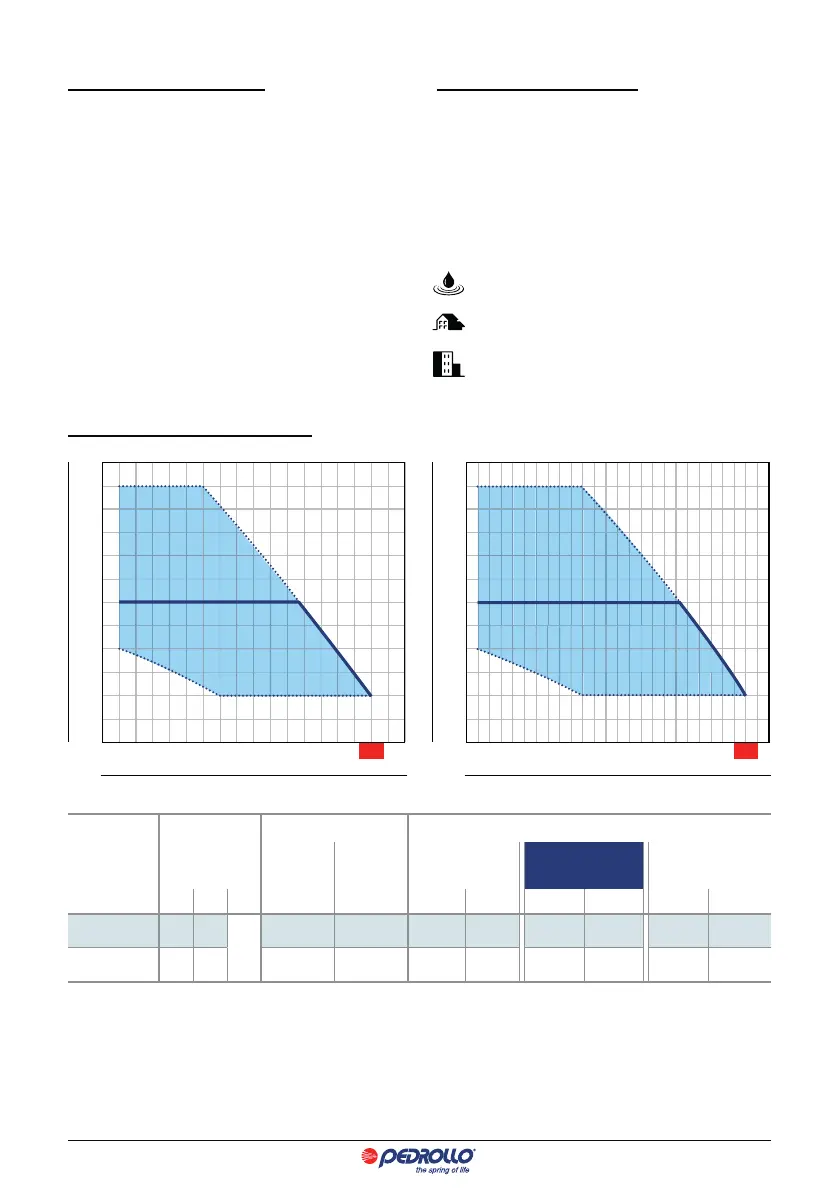

COURBES DE PERFORMANCE
0 1020304050607080 90
0
10
20
30
40
50
60
H (m)
Q (l/min)
DG PED 3
Set point 3 bar
max 5.5 bar
min 1 bar
0 102030405060708090100110120 130
0
10
20
30
40
50
60
H (m)
Q (l/min)
DG PED 5
Set point 3 bar
max 5.5 bar
min 1 bar
TYPE PUISSANCE PERFORMANCES MAX PERFORMANCES (POINT DE CONSIGNE RÉGLABLE)
P2 Q H
Point de
consigne Min.
Set Point
Taratura Std
Point de
consigne Max.
Monophasé kW HP
c
l/min mètres bar l/min bar l/min bar l/min
DG PED 3 0.75 1
IE3
5 – 80 55 – 10 1 35 – 80 3 5 – 58 5.5 5 – 30
DG PED 5 1.1 1.5 5 – 120 55 – 10 1 50 – 120 3 5 – 92 5.5 5 – 50
Q = Débit H = Hauteur manométrique totale Tolérance des courbes de performance selon EN ISO 9906 Grado 3B.
c
Classe de rendement du moteur triphasé (IEC 60034-30-1)
Les performances indiquées se rapportent à une hauteur en aspiration égale à -1 m (aspiration d’1 m). Si le ni-
veau d’eau en aspiration est inférieur au niveau d’alimentation de la pompe, les performances seront réduites en
conséquence.
