PEDROLLO DG PED 3 - Infaldo del Tanque; Regulacion de la Presion de Trabajo

40 | ESPAÑOL

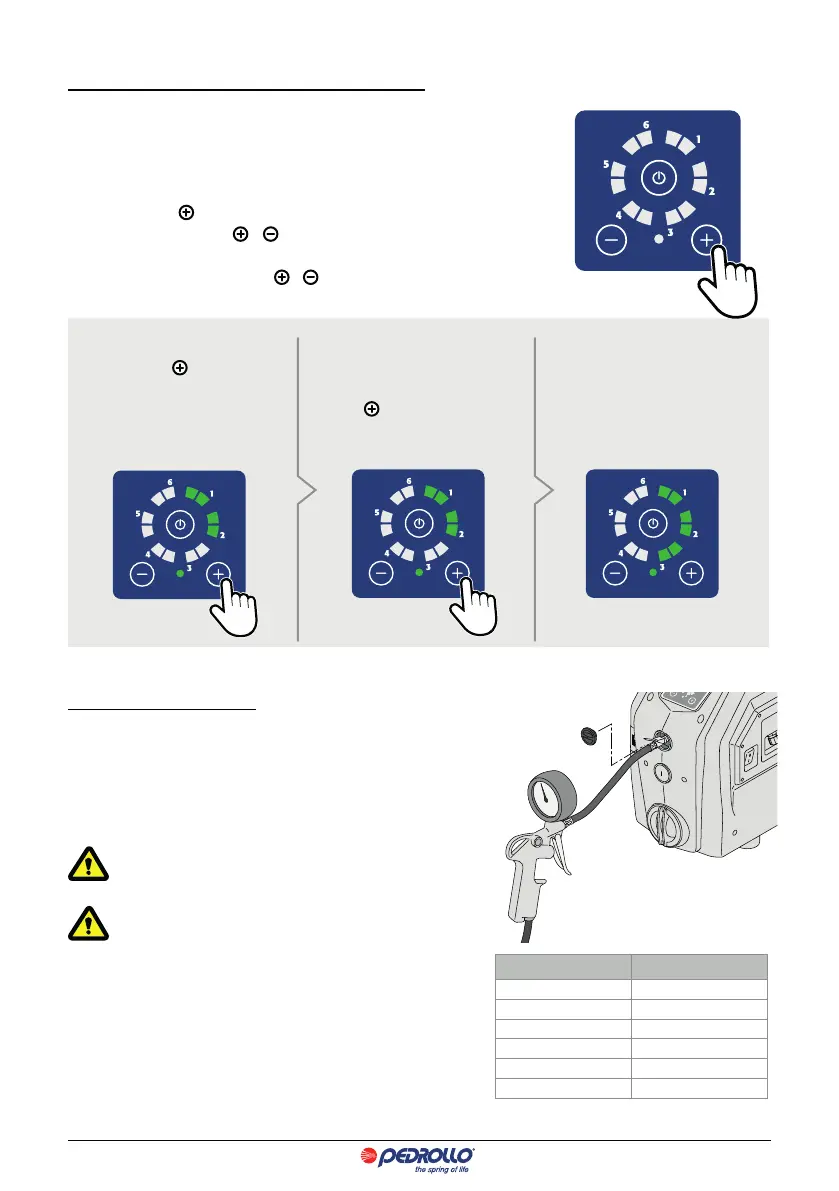

REGULACION DE LA PRESION DE TRABAJO
La PRESION DE TRABAJO se visualiza a través de los LED de color verde los cuales
se iluminan en el panel de control. La PRESION DE TRABAJO del DG PED va de un
mínimo de 1 bar a un máximo de 5.5 bar
Para la regulación:
• Presionar la tecla
para visualizar la PRESION DE TRABAJO
• Presionar los interruptores o para aumentar o disminuiro la PRESION DE
TRABAJO.
Cada vez que presionamos la tecla o se incrementará o reducirá el valor a
escalones de 0.5 bar.
Ejemplo
Presionar la tecla
para visualizar la
PRESION DE TRABAJO
Con los led verdes encendidos, como se
ilustra en la gura, la presión de traba-
jo es de 2 bar.
Para llevar la presión de trabajo a, por
ejemplo, 3 bar, presionar dos veces el
pulsador
.
El valor se incrementar?a de 1 bar
(0.5+0.5 bar).
Los leds se encenderán como ilus-
trado en la gura. Presión de trabajo
3 bar.
INFALDO DEL TANQUE (solo para personal cualicado)
El tanque de expansión dentro del DGPED viene ya precargado de fábrica a
1.5 bar.
El inado óptimo del vaso garantiza el perfecto funcionamiento del
sistema y protege de la ruptura prematura de la membrana.
El recipiente debe estar inado con cero presión del sistema.
Presión máxima de inado 4 bar.
inar el tanque de expansión a 1.5 bar menos de la presión
de trabajo (ver tabla).
Para inar el tanque de expansión:
• Remover el tapón
• Disponer de un compresor
• Conectar el tubo del compresor a la válvula de carga
• Inar el tanque de expansión a la presión deseada
Presión de trabajo Presión de inado
3.0 bar 1.5 bar
3.5 bar 2.0 bar
4.0 bar 2.5 bar
4.5 bar 3.0 bar
5.0 bar 3.5 bar
5.5 bar 4.0 bar
