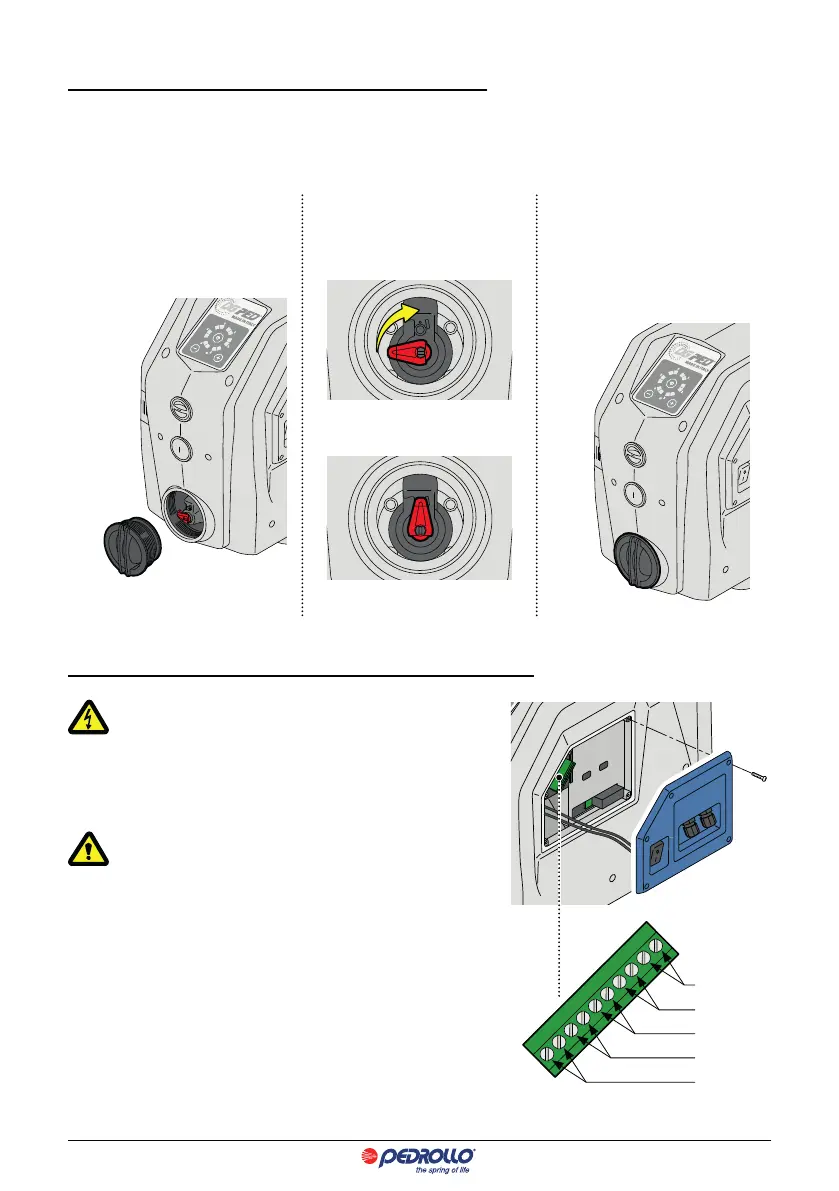

SÉLECTION FONCTIONNEMENT AUTO-AMORÇANT (réservé au personnel qualié)
La pompe sort d’usine en version AUTO-AMORÇANTE; dans le cas où le fonctionnement en charge est garanti ou que l’alimenta-
tion est déjà sous pression, il est possible d’exclure la fonction d’amorçage automatique en tournant le levier illustré ci-dessous
en position verticale.
n
Dévissez et retirez le bouchon de
vidange. Risque de fuite d’eau.
o
Tournez le levier rouge en position
verticale pour exclure le fonction-
nement d’amorçage automatique.
AMORÇAGE AUTOMATIQUE
(réglage d’usine)
AMORÇAGE NON AUTOMATIQUE
p
Revissez le bouchon de vidange.
Remplir à nouveau le DG PED
avec de l’eau comme indiqué
au chapitre REMPLISSAGE ET
ALLUMAGE.
CONNEXIONS ÉLECTRIQUES DE LA CARTE D’EXTENSION (réservé au personnel qualié)
Assurez-vous qu’il n’y a PAS DE TENSION sur le réseau
électrique.
AVERTISSEMENT: tout dispositif connecté à la carte d’extension doit
être sous très basse tension de sécurité (SELV).
Ne tirez pas les câbles électriques connectés à l’interrupteur
général lorsque vous retirez le couvercle.
• Dévisser et enlever les vis de xation du couvercle.
• Retirer partiellement le couvercle pour accéder au bornier de la carte
d’extension.
LÉGENDE BORNIER
1-2 ENTRÉE (INPUT) SIGNAL DE NIVEAU - ponter en l’absence de signal
3-4 SORTIE (OUTPUT) SIGNAL D’ALARME - max 0,3 A @ 230 Va.c. / 1A @ 30 Vd.c.
5-6 RS 485 communication MAITRE/ESCLAVE
7-8 0 V non connecté
9-10 SLAVE si ponté, l’onduleur devient ESCLAVE
9-10 SLAVE
7-8 0 V
5-6 RS485
3-4 OUTPUT
1-2 INPUT
