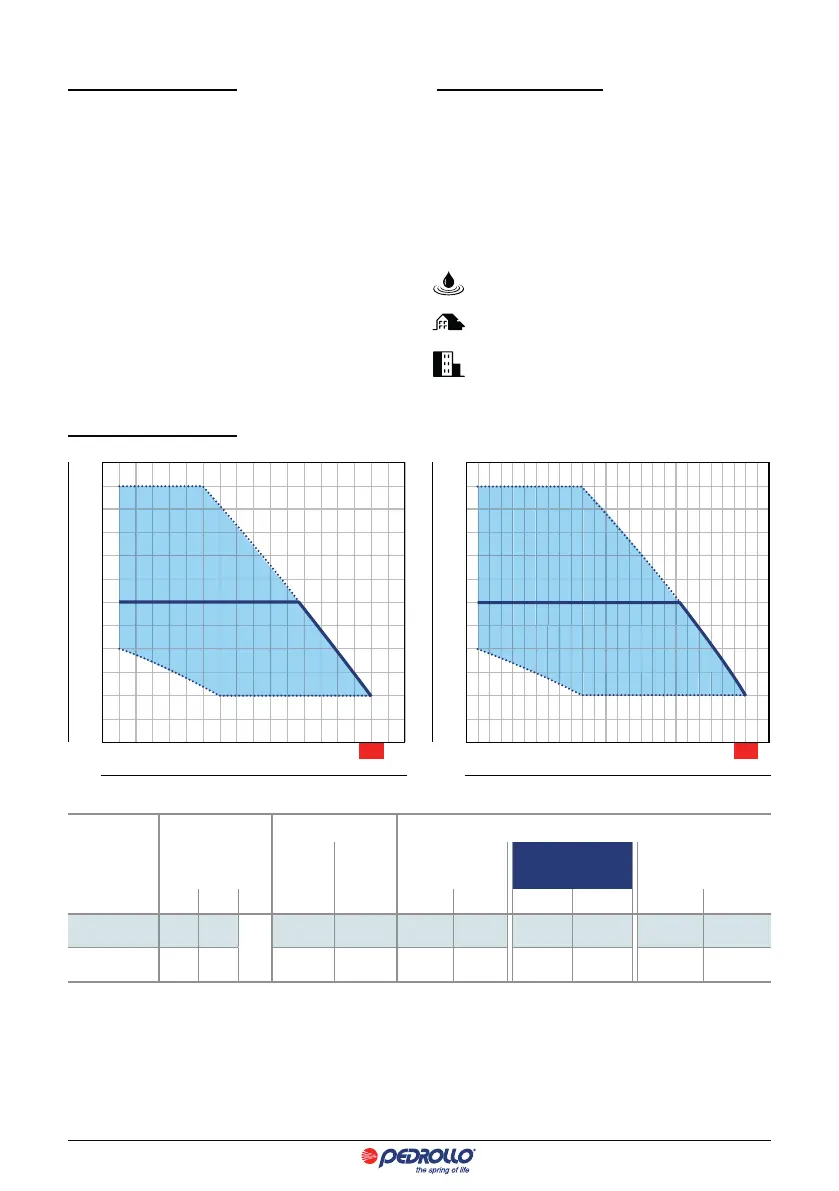

PEDROLLO DG PED 3 - Betriebsgrenzen; Leistungskurven; Technische Daten

63DEUTSCH |
TECHNISCHE DATEN
z
Versorgungsspannung ~ 230 V ± 10%
z
Frequenz 50/60 Hz
z
Isolierung: Klasse F
z
Maximale Stromaufnahme
– 7.5 A DG PED 3
– 10 A DG PED 5
z
P Maximale Leistungsaufnahme:
– 1.0 kW DG PED 3
– 1.5 kW DG PED 5
z
Schutzgrad IP X4
z
Set Werkseitig eingestellter Sollwert 3 bar
z
Sicherung 12.5 A (mit Schnellauslösung)
BETRIEBSGRENZEN
• Ansaughöhe bis zu 8 m
• Temperatur der Flüssigkeit von 0 °C bis +40 °C
• Umgebungstemperatur von 0 °C bis +40 °C
• Max. Druck 10 bar
• Dauerbetrieb S1
• Vertikale Betriebsposition
LEISTUNGSKURVEN
0 1020304050607080 90
0
10
20
30
40
50
60
H (m)
Q (l/min)
DG PED 3
Set point 3 bar
max 5.5 bar
min 1 bar
0 102030405060708090100110120 130
0
10
20
30
40
50
60
H (m)
Q (l/min)
DG PED 5
Set point 3 bar
max 5.5 bar
min 1 bar
TYP LEISTUNG MAX. LEISTUNGEN LEISTUNGEN (EINSTELLBARER SOLLWERT)
P2 Q H Min. Sollwert
Standard-
Eichungssollwert
Max. Sollwert
Einphasig kW HP
c
l/min metri bar l/min bar l/min bar l/min
DG PED 3 0.75 1
IE3
5 – 80 55 – 10 1 35 – 80 3 5 – 58 5.5 5 – 30
DG PED 5 1.1 1.5 5 – 120 55 – 10 1 50 – 120 3 5 – 92 5.5 5 – 50
Q = Durchsatz H = Gesamtförderhöhe Toleranzen der Leistungskurven laut EN ISO 9906 Grado 3B.
c
Ezienzklasse des Drehstrommotors (IEC 60034-30-1)
Die angegebenen Leistungen beziehen sich auf einen Wasserdruck auf der Saugseite von -1 m Wassersäule (Ansau-
gung aus 1 m Tiefe). Wenn der Wasserpegel auf der Saugseite weiter unten liegt als die Einlaufönung der Pumpe,
werden die Leistungen entsprechend reduziert.
SAUBERES WASSER
FÜR DEN HAUSHALT
FÜR WOHNBAUTEN
