PEDROLLO DG PED 3 - Dati Tecnici; Limiti Dimpiego; Curve DI Prestazione

7ITALIANO |
DATI TECNICI
z
Tensione di alimentazione ~ 230 V ± 10%
z
Frequenza 50/60 Hz
z
Isolamento: classe F
z
Corrente massima assorbita
– 7.5 A DG PED 3
– 10 A DG PED 5
z
P Potenza massima assorbita:
– 1.0 kW DG PED 3
– 1.5 kW DG PED 5
z
Protezione IP X4
z
Set point di fabbrica 3 bar
z
Fusibile 12.5 A (ad intervento rapido)
LIMITI D’IMPIEGO
• Altezza d’aspirazione manometrica no a 8 m
• Temperatura del liquido da 0 °C no a +40 °C
• Temperatura ambiente da 0 °C no a +40 °C
• Pressione max 10 bar
• Servizio continuo S1
• Posizione di lavoro verticale
ACQUE PULITE
USO DOMESTICO
USO CIVILE

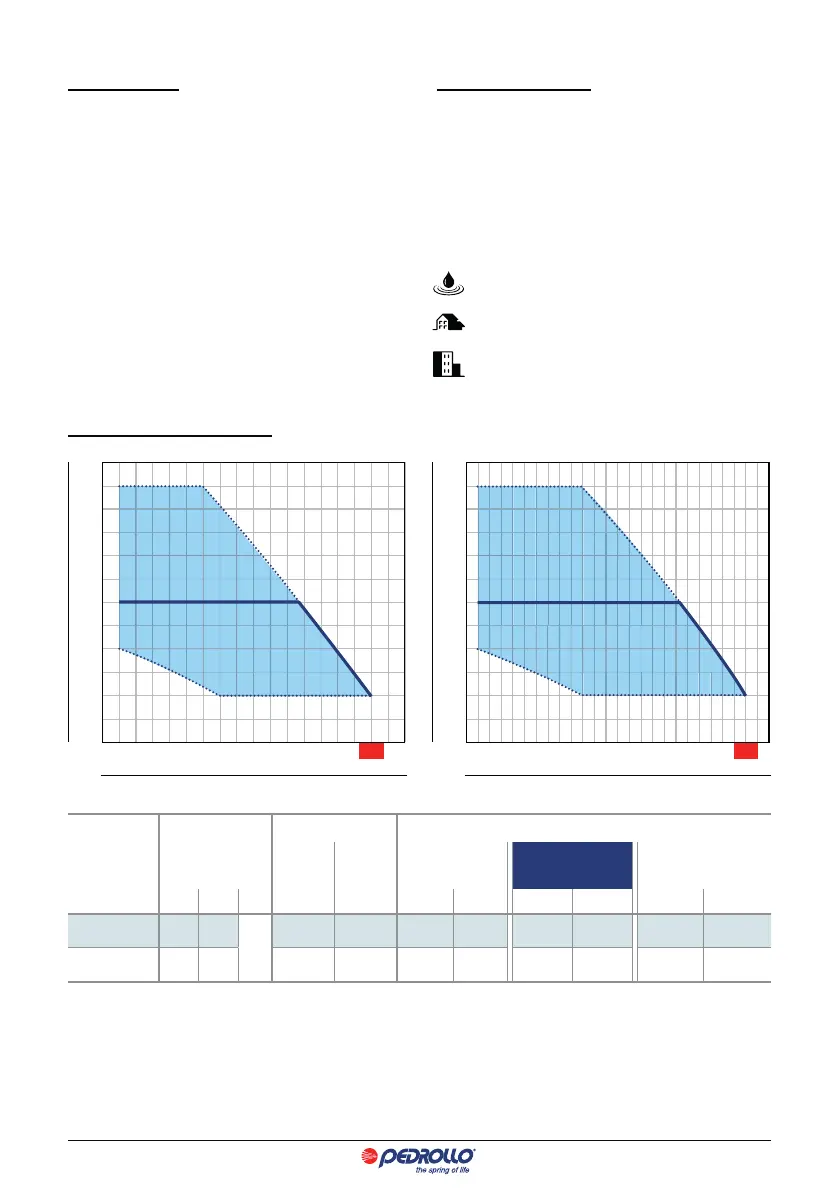

CURVE DI PRESTAZIONE
0 1020304050607080 90
0
10
20
30
40
50
60
H (m)
Q (l/min)
DG PED 3
Set point 3 bar
max 5.5 bar
min 1 bar
0 102030405060708090100110120 130
0
10
20
30
40
50
60
H (m)
Q (l/min)
DG PED 5
Set point 3 bar
max 5.5 bar
min 1 bar
TIPO POTENZA PRESTAZIONI MAX PRESTAZIONI (SET POINT REGOLABILE)
P2 Q H Set Point Min
Set Point
Taratura Std
Set Point Max
Monofase kW HP
c
l/min metri bar l/min bar l/min bar l/min
DG PED 3 0.75 1
IE3
5 – 80 55 – 10 1 35 – 80 3 5 – 58 5.5 5 – 30
DG PED 5 1.1 1.5 5 – 120 55 – 10 1 50 – 120 3 5 – 92 5.5 5 – 50
Q = Portata H = Prevalenza manometrica totale Tolleranza delle curve di prestazione secondo EN ISO 9906 Grado 3B.
c
Classe di rendimento del motore trifase (IEC 60034-30-1)
Le prestazioni indicate sono riferite ad un battente in aspirazione pari a -1 m (aspirazione da 1 m). Se il livello
dell’acqua in aspirazione è inferiore alla quota di imbocco della pompa, le prestazioni saranno ridotte corrispon-
dentemente.
