PEDROLLO DG PED 3 - Curvas de Rendimento; Dados Técnicos; Limites de Utilização

77PORTUGUÊS |
DADOS TÉCNICOS
z
Tensão de alimentação ~ 230 V ± 10%
z
Frequência 50/60 Hz
z
Isolamento: classe F
z
Corrente máxima absorvida
– 7,5 A DG PED 3
– 10 A DG PED 5
z
P1 Potência máxima absorvida:
– 1,0 kW DG PED 3
– 1,5 kW DG PED 5
z
Proteção IP X4
z
Set point de fábrica 3 bar
z
Fusível 12.5 A (de ação rápida)
LIMITES DE UTILIZAÇÃO
• Altura de aspiração manométrica até 8 m
• Temperatura do líquido de 0 °C até +40 °C
• Temperatura ambiente de 0 °C até +40 °C
• Pressão máx. 10 bar
• Serviço contínuo S1
• Posição de trabalho vertical
ÁGUAS LIMPAS
USO DOMÉSTICO
USO RESIDENCIAL

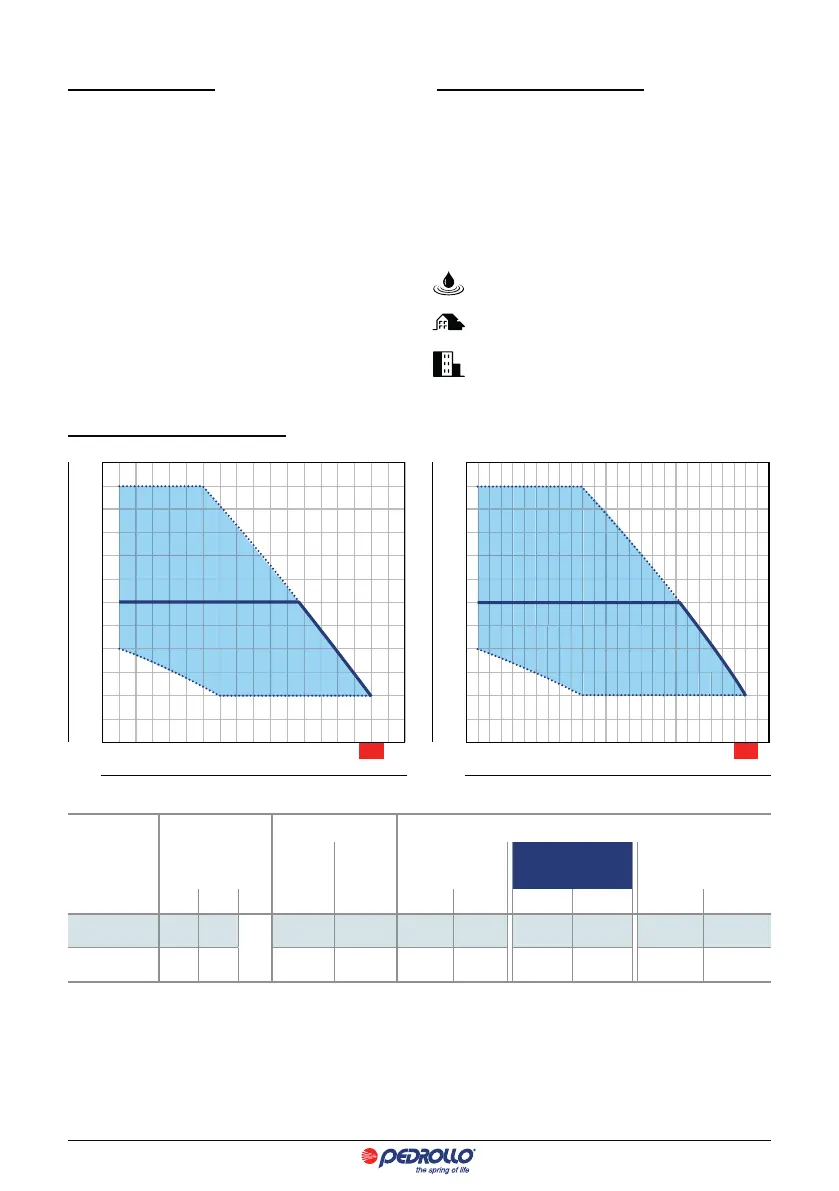

CURVAS DE RENDIMENTO
0 1020304050607080 90
0
10
20
30
40
50
60
H (m)
Q (l/min)
DG PED 3
Set point 3 bar
max 5.5 bar
min 1 bar
0 102030405060708090100110120 130
0
10
20
30
40
50
60
H (m)
Q (l/min)
DG PED 5
Set point 3 bar
max 5.5 bar
min 1 bar
TIPO POTÊNCIA RENDIMENTOS MÁX RENDIMENTOS (SET POINT AJUSTÁVEL)
P2 Q H Set Point Mín
Set Point
Ajuste Std
Set Point Máx
Monofásico kW HP
c
l/min metri bar l/min bar l/min bar l/min
DG PED 3 0.75 1
IE3
5 – 80 55 – 10 1 35 – 80 3 5 – 58 5.5 5 – 30
DG PED 5 1.1 1.5 5 – 120 55 – 10 1 50 – 120 3 5 – 92 5.5 5 – 50
Q = Débito H = Altura manométrica total Tolerância das curvas de rendimento segundo EN ISO 9906 Grau 3B.
c
Classe de rendimento do motor trifásico (IEC 60034-30-1)
Os rendimentos indicados referem-se a um nível de aspiração de -1 m (aspiração de 1 m). Se o nível da água na
aspiração for inferior à cota de embocadura da bomba, os rendimentos serão reduzidos proporcionalmente.
