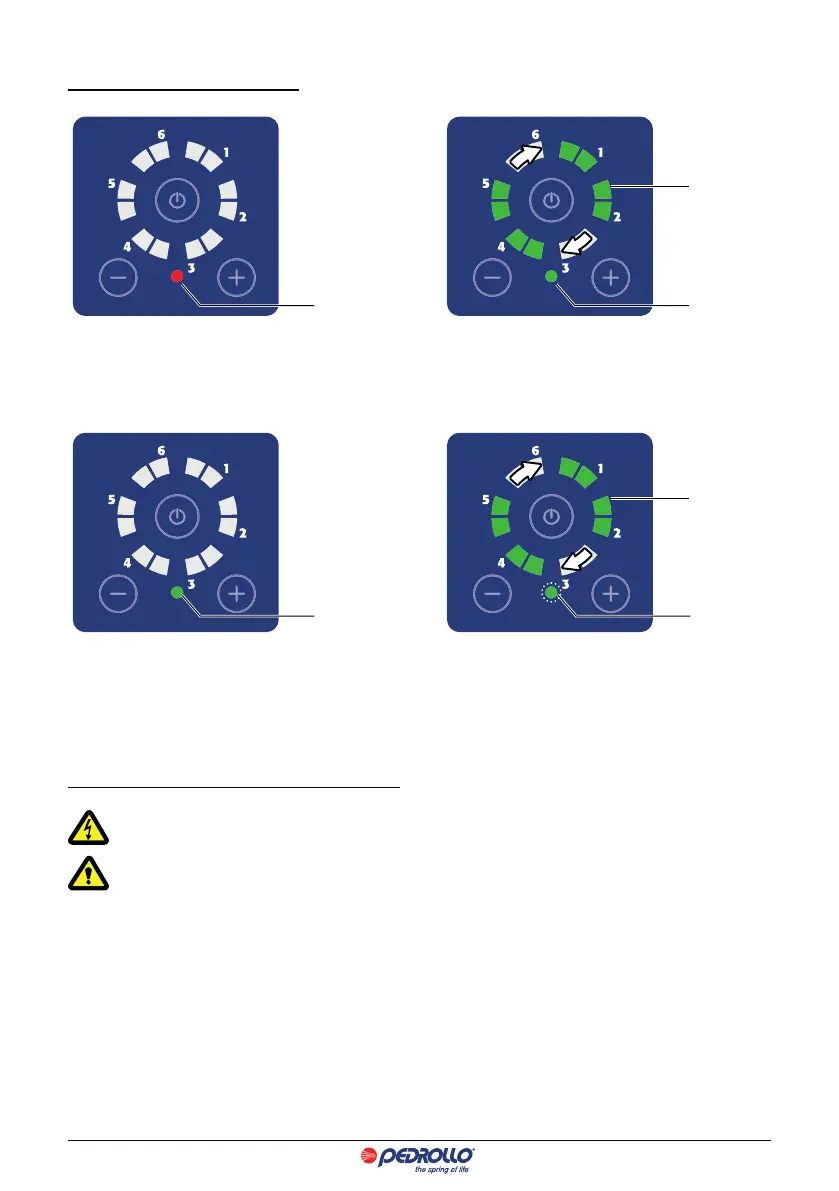

SINALIZAÇÕES LUMINOSAS
FORA DE SERVIÇO
O DG PED está sob tensão mas fora de serviço.
BOMBA EM FUNCIONAMENTO
O DG PED está sob tensão e a bomba está a funcionar.
STAND-BY
O DG PED está sob tensão mas a bomba não está a funcionar.
BOMBA EM FASE DE PARADA
O DG PED está sob tensão e a bomba está em fase de parada.
INSTALAÇÃO E LIGAÇÕES HIDRÁULICAS (só para pessoal qualicado)
Durante a primeira instalação e em caso de manutenção, vericar que NÃO HAJA CORRENTE na rede elétrica.
Durante a primeira instalação e em caso de manutenção, vericar que o sistema NÃO ESTEJA EM PRESSÃO.
Certicar-se de que a rede de alimentação elétrica está provida de protecções e em especial de um interruptor diferencial de alta
sensibilidade (30 mA em classe A) apto para proteger contra correntes de avaria de tipo alternado, unipolar pulsante, contínuo, de
alta frequência. Vericar também que o aterramento seja em conformidade com as normas.
Vericar que os dados nominais de placa sejam os desejados e adequados para a instalação.
Instalar o DG PED num local:
- ao abrigo dos agentes externos;
- ventilado, sem humidade nem poeiras excessivas;
- de modo a que não receba vibrações ou esforços mecânicos das tubagens ligadas.
LED
VERMELHO
LED VERDE
LED VERDE
INTERMITENTE
LED VERDE
LEDs VERDES
MODALIDADE CIRCULAR
LEDs VERDES
MODALIDADE CIRCULAR
