PEDROLLO DG PED 3 - Ligações Elétricas Ficha de Expansão; Seleção Do Funcionamento Autoescorvante

83PORTUGUÊS |

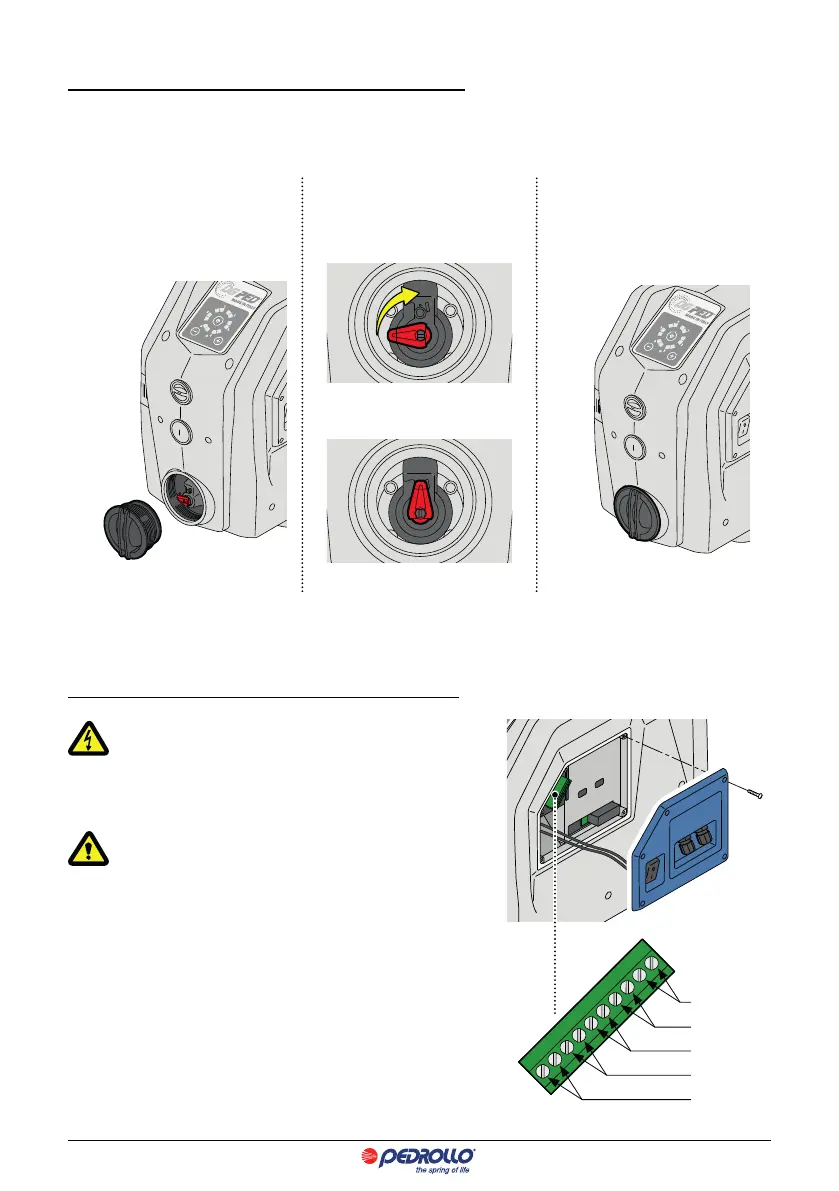

SELEÇÃO FUNCIONAMENTO AUTOESCORVANTE (só para pessoal qualicado)
A bomba sai da fábrica em versão AUTOESCORVANTE; caso esteja garantido o funcionamento abaixo do nível do líquido, ou se a
alimentaço já estiver em pressão, é possível desativar a função de autoescorva, rodando a alavanca indicada abixo para a posição
vertical.
n
Desapertar e retirar o bujão de des-
carga. Possível saída de água.
o
Rodar a alavanca vermelha para a
posição vertical para desativar o
funcionamento autoescorvante.
AUTOESCORVANTE
(regulagem de fábrica)
NÃO AUTOESCORVANTE
p
Voltar a apertar o bujão de des-
carga. Encher novamente de água
DG PED como indicado no capítulo
ENCHIMENTO E PARTIDA.
LIGAÇÕES ELÉTRICAS DA FICHA DE EXPANSÃO (só para pessoal qualicado)
Certicar-se de que NÃO HÁ CORRENTE na rede elétrica.
ATENÇÃO: qualquer dispositivo ligado à cha de expansão deve ter
baixíssima tensão de segurança (SELV).
Durante a remoção da tampa não puxar os cabos elétricos
ligados ao interruptor geral.
• Desapertar e retirar os parafusos de xação da tampa.
• Remover parcialmente a tampa para ter acesso à régua de bornes da cha
de expansão.
LEGENDA RÉGUA DE BORNES
1-2 INPUT SÍNAL DE NÍVEL – ligar em ponte com falta de sinal
3-4 OUTPUT SÍNAL DE ALARME - max 0,3 A @ 230 Va.c. / 1A @ 30 Vd.c.
5-6 RS 485 comunicação MASTER / SLAVE
7-8 0 V não ligado
9-10 SLAVE se ligado em ponte, o inversor torna-se SLAVE
9-10 SLAVE
7-8 0 V
5-6 RS485
3-4 OUTPUT
1-2 INPUT
