PEDROLLO DG PED 3 - Curvas de Prestaciones; Datos Técnicos; Limites de Utilizo

35ESPAÑOL |
DATOS TÉCNICOS
z
Tensión de alimentación ~ 230 V ± 10%
z
Frecuencia 50/60 Hz
z
Isolamento: classe F
z
Corriente máxima absorbida
– 7.5 A DG PED 3
– 10 A DG PED 5
z
P Potencia máxima absorbida:
– 1.0 kW DG PED 3
– 1.5 kW DG PED 5
z
Grado de protección IP X4
z
Set point de fábrica 3 bares 3 bar
z
Fusible 12.5 A (con acción rápida)
LIMITES DE UTILIZO
• Altura de aspiración manométrica hasta 8 m
• Temperatura del líquido de 0 °C hasta +40 °C
• Temperatura ambiente de 0 °C hasta +40 °C
• Presión máxima en el cuerpo de la bomba 10 bar
• Funcionamiento continuo S1
• Posición de trabajo vertical
AGUA LIMPIA
UTILIZO DOMÉSTICO
UTILIZO CIVIL

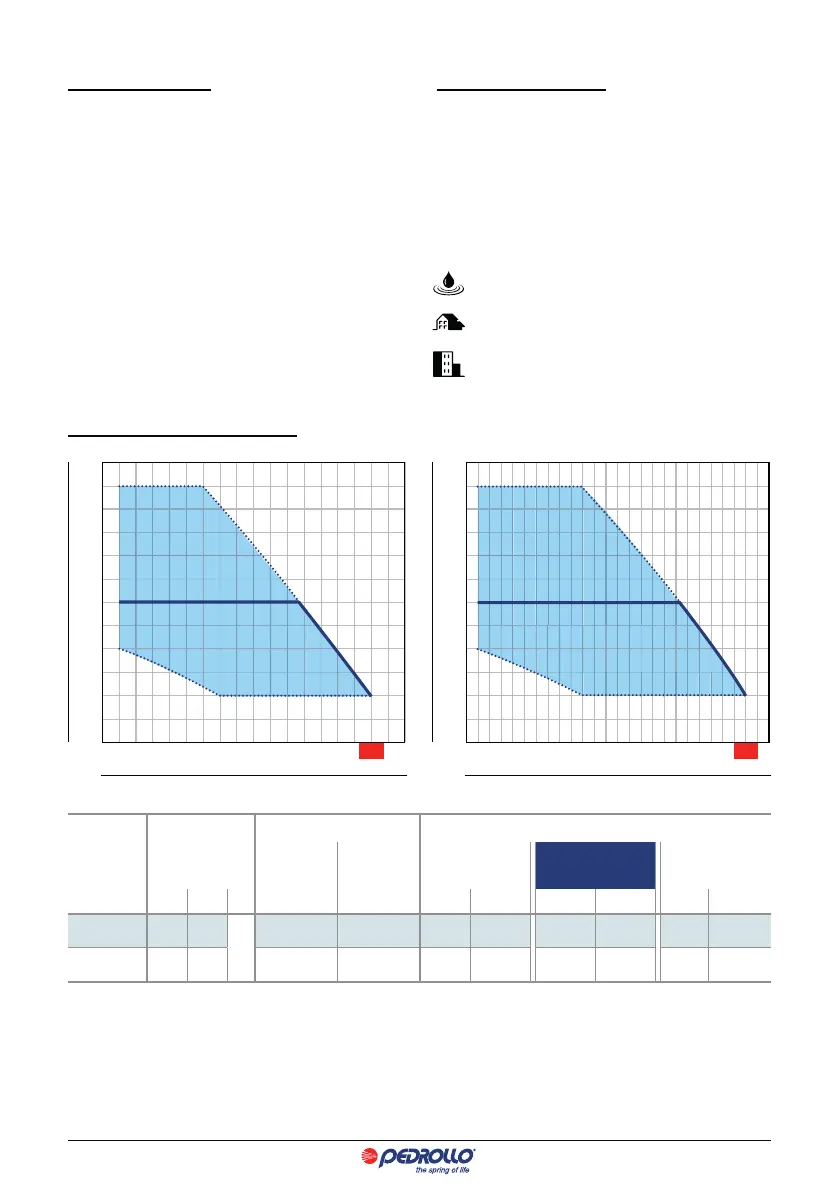

CURVAS DE PRESTACIONES
0 1020304050607080 90
0
10
20
30
40
50
60
H (m)
Q (l/min)
DG PED 3
Set point 3 bar
max 5.5 bar
min 1 bar
0 102030405060708090100110120 130
0
10
20
30
40
50
60
H (m)
Q (l/min)
DG PED 5
Set point 3 bar
max 5.5 bar
min 1 bar
MODELO POTENCIA MÁXIMAS PRESTACIONES PRESTACIONES (SET POINT REGULABLES)
P2 Q H Set point Min.
Set poin de
Tarado Std
Set Point Max.
Monofásica kW HP
c
l/min metri bar l/min bar l/min bar l/min
DG PED 3 0.75 1
IE3
5 – 80 55 – 10 1 35 – 80 3 5 – 58 5.5 5 – 30
DG PED 5 1.1 1.5 5 – 120 55 – 10 1 50 – 120 3 5 – 92 5.5 5 – 50
Q = Caudal H = Altura manométrica total Tolerancia de las curvas de prestación según EN ISO 9906 Grado 3B.
c
Clase de rendimiento del motor trifásico (IEC 60034-30-1)
Las prestaciones indicadas se reeren a una cabeza de aspiración igual a -1 m (1 m de aspiración). Si el nivel de
agua en la aspiración es más bajo que la boca de admisión de la bomba, las prestaciones serán inferiores en con-
secuencia.
