PEDROLLO E2 TRI - Conexión de las Señales

107
ESPAÑOL |

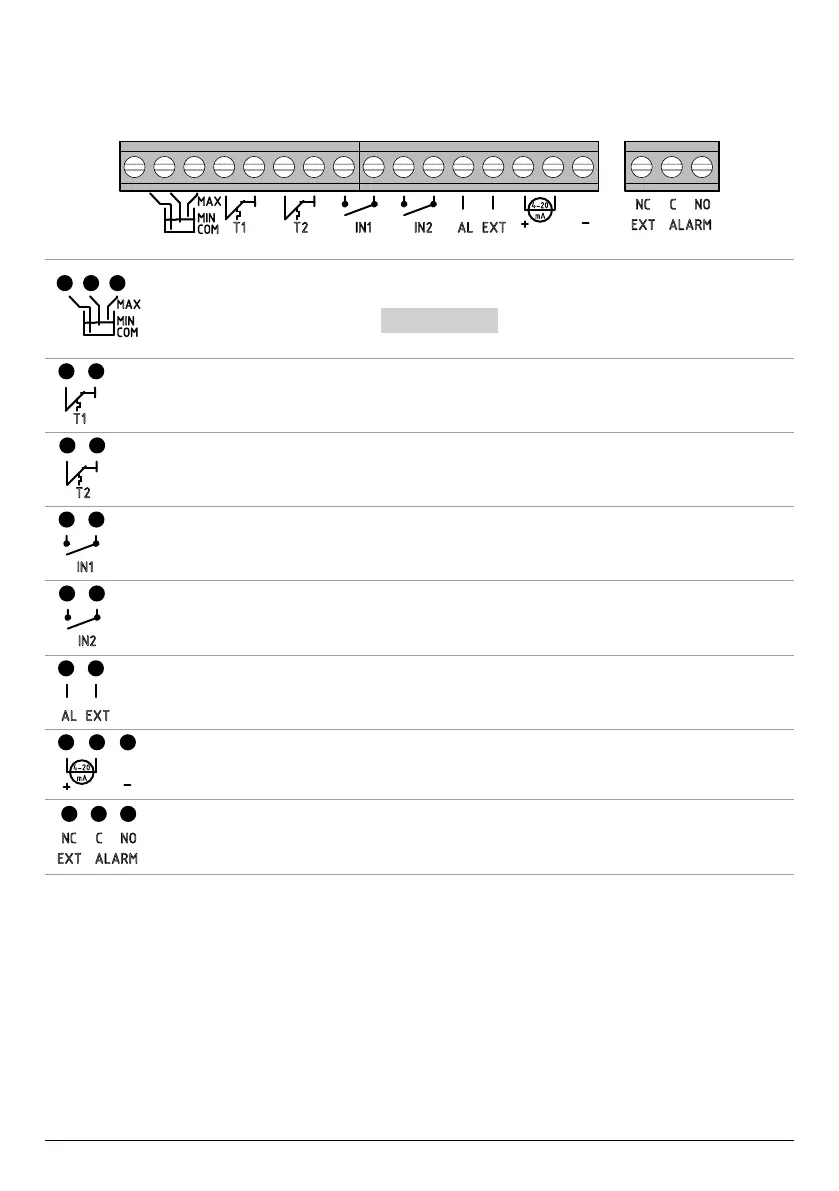

CONEXIÓN DE LAS SEÑALES
La placa electrónica del cuadro contiene los terminales de conexión de las señales
MAX
MIN
COM
T1 T2 IN1 IN2 AL EXT
4-20
mA
NC C NO
EXT ALARM
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
COM/MIN/MAX
Entradas de sonda de nivel capacitivas COMÚN, MÍNIMA, MÁXIMA.
A través del parámetro LEVEL SENS
CONFIG.ENT.SAL
LEVEL SENS:__
(valor porcentual) puede calibrarse la sensibili-
dad según la conductividad del agua.
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
T1
Entrada del protector térmico correspondiente a la electrobomba 1
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
T2
Entrada del protector térmico correspondiente a la electrobomba 2
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
IN1
Entrada especíca para encender una única electrobomba con sistema de funcionamiento alternado
mediante contacto limpio normalmente abierto (NA)
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
IN2
Entrada especíca para el encendido de la segunda electrobomba con sistema de funcionamiento alter-
nado y/o ambas electrobombas al mismo tiempo mediante contacto limpio normalmente abierto (NA)
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
AL EXT
Entrada especíca para alarma procedente del exterior con función acústica y/o visual mediante contac-
to limpio normalmente abierto (NA)
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
Entrada especíca para transductor de presión amperométrico o transductor de presión radiométrico
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
EXT ALLARM
Salida especíca para la señalación de alarmas hacia el exterior que normalmente se utiliza para la
alimentación de la sirena y/o luz intermitente
A continuación se muestran las conexiones eléctricas en los terminales de las señales según el tipo de funcionamiento de la
instalación realizada, mediante los 6 modos predenidos en el cuadro.
