DEUTSCH |

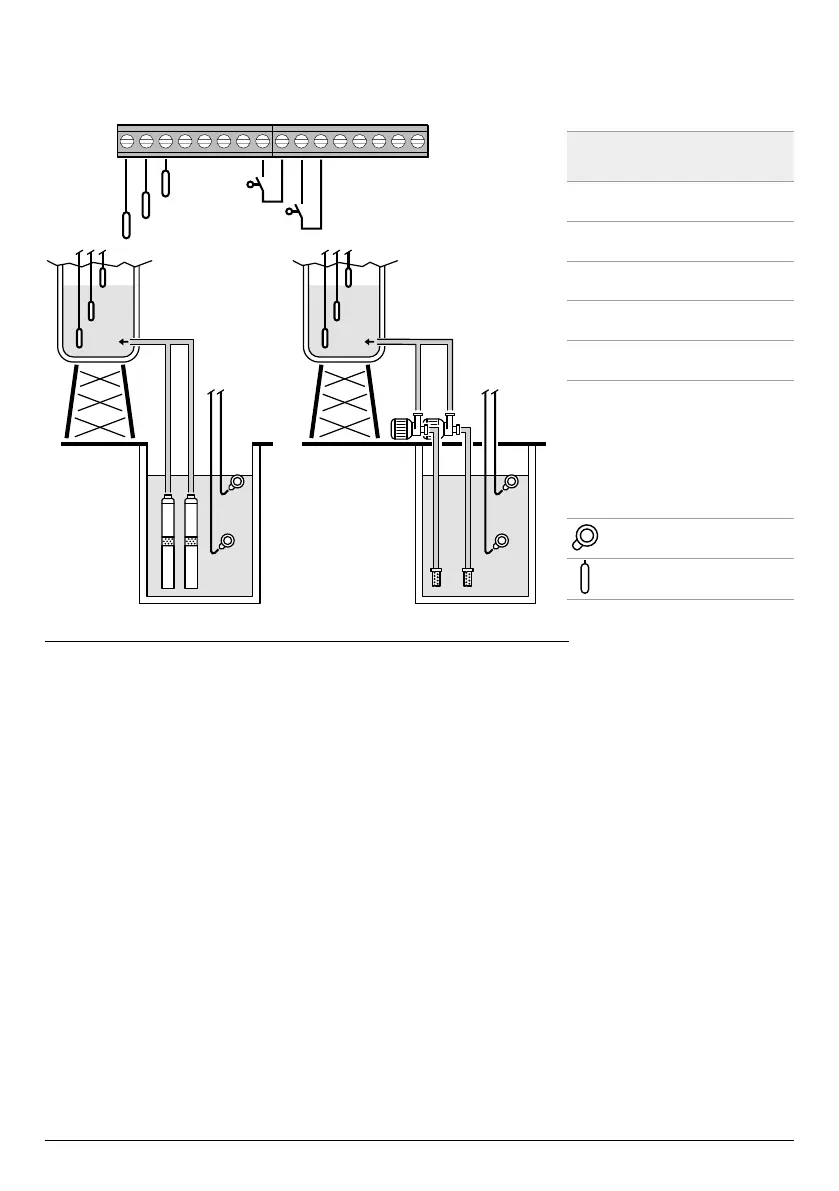

MODUS 4 - FÜLLEN
COM
MIN
MAX
IN1 IN2
G2/P2
COM
COM MIN MAX
MIN
MAX
G1/P1
G1
G2
COM
MIN
MAX
G1
G2
Werkseitige Konguration
Zu kongurierender
Parameter
Valore
IN1 ON
IN2 ON
LOGIC ALTERN.
HELP SET OFF
HELP TIME 5 min
Schwimmer
Füllstandssonde
Aktivierung von Wasseranwesenheit/-abwesenheit durch Füllstandssonden
Wenn der Wasserstand im Sammelbehälter so ist, dass die Füllstandssonden beide inaktiv sind (leerer Behälter), d. h.
LOW=0 und HIGH=0 und IN1 mit einem potenzialfreien Schließerkontakt geschlossen ist (im Sammelbehälter vorhan-
den), dann kommt die eine oder die andere Pumpe (bei zwei Pumpen) gemäß der Wechsellogik in Betrieb.
Wenn zusätzlich IN2 mit einem potenzialfreien Schließerkontakt geschlossen wird, dann kommt auch die andere Pumpe
(bei zwei Pumpen) in Betrieb.
Wenn stattdessen IN1 nicht verwendet wird und IN2 mit einem potenzialfreien Schließerkontakt geschlossen wird, beginnt
die eine oder die andere Pumpe (bei zwei Pumpen) zu arbeiten, entsprechend der Wechsellogik, und ein paar Sekunden
später beginnt diejenige, die ausgeschaltet war, zu arbeiten.
In dieser Betriebsart besteht auch ohne Hilfe des Schwimmers (in IN2) die Möglichkeit, den Eingri der zweiten Pumpe mit
Hilfe der Funktion HELP SETzu ermöglichen, die Eingriszeit ist programmierbar.
Die Eingänge IN1 und IN2 schalten, wenn sie zu einem beliebigen Zeitpunkt aktiviert werden, durch Önen eines potenzial-
freien Schließerkontakts die Pumpe oder beide Pumpen (bei zwei Pumpen) aus und zeigen auf dem Display den Wasser-
mangel im Sammelbehälter an (NO WATER).
Wenn außerdem der Wasserstand im Sammelbehälter ansteigt, bis die Sonde für den hohen Füllstand (COM-MAX) aktiviert
wird, d. h. HIGH=1, werden erst dann die eventuell eingeschalteten Pumpen ausgeschaltet und die Eingänge IN1 und IN2
deaktiviert.
Der Status der Eingänge (IN1 - IN2 und LOW - HIGH) wird durch Drücken der ESC-Taste im alphanumerischen Teil des
Displays sichtbar.
