139
FRANÇAIS |

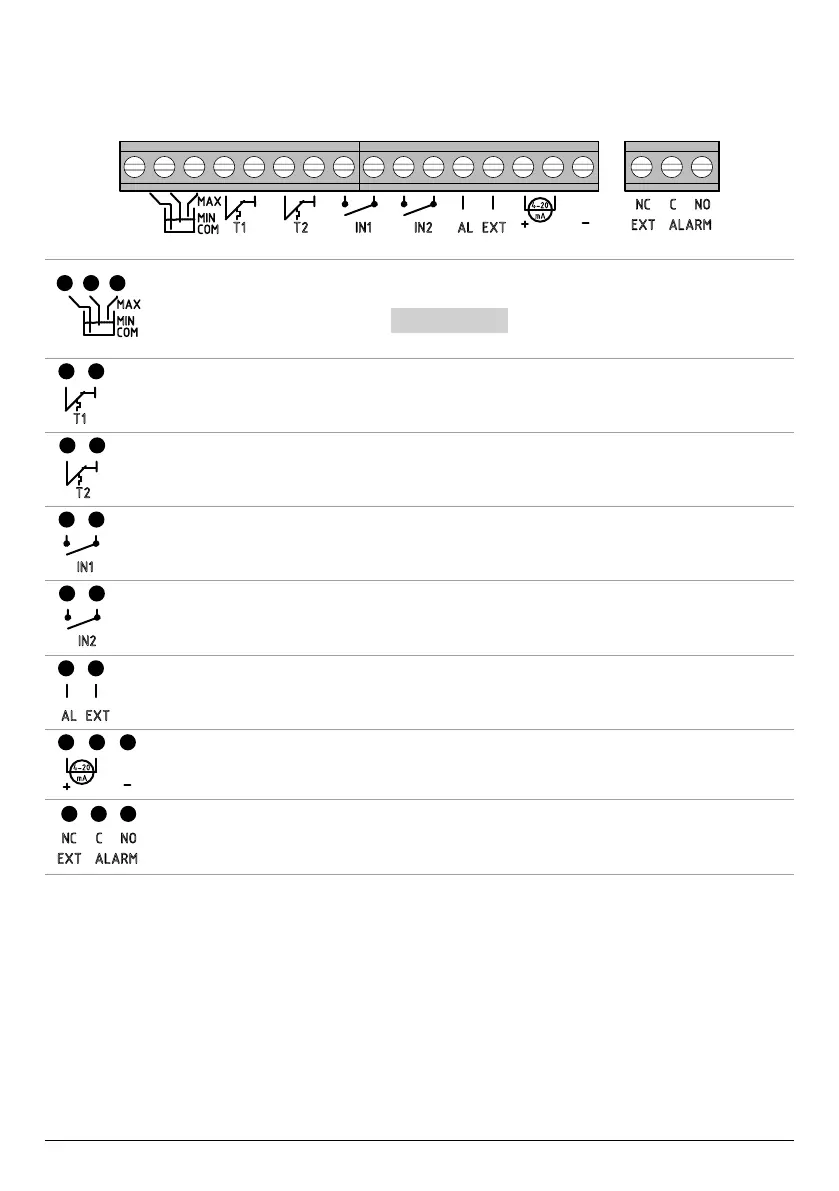

CONNEXION DES SIGNAUX
La carte électronique du panneau contient les bornes de connexion des signaux
MAX
MIN
COM
T1 T2 IN1 IN2 AL EXT
4-20
mA
NC C NO
EXT ALARM
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
COM/MIN/MAX
Entrées sonde de niveau capacitif COMMUN, MINIMUM, MAXIMUM.
En utilisant le paramètre LEVEL SENS
CONFIG.ENT.SOR
LEVEL SENS:__
(valeur en pourcentage), vous pouvez calibrer
la sensibilité en fonction de la conductivité de l’eau.
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
T1
Entrée du protecteur thermique par rapport à l’électropompe n.1
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
T2
Entrée du protecteur thermique par rapport à l’électropompe n.2
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
IN1
Entrée spécique pour l’allumage d’une seule électropompe avec logique d’alternance via un contact de
nettoyage normalement ouvert (NO)
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
IN2
Entrée spécique pour l’allumage de la deuxième électropompe avec logique d’alternance et / ou des
deux électropompes en même temps au moyen d’un contact de nettoyage normalement ouvert (NO)
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
AL EXT
Entrée spécique pour l’alarme provenant de l’extérieur avec fonction acoustique et / ou visuelle via un
contact de nettoyage normalement ouvert (NO)
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
Entrée spécique pour transducteur de pression ampérométrique ou transducteur de pression ratio-
métrique
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
EXT ALLARM
Sortie spécique pour le signal d’alarme vers l’extérieur, généralement à utiliser pour alimentation si-
rène et / ou clignotement
Les connexions électriques sur les bornes de signal sont représentées ci-dessous en fonction du type de fonctionnement du
système eectué, en utilisant les 6 modes prédénis sur le panneau.
