PEDROLLO E2 TRI - Signalanschluss

75
DEUTSCH |

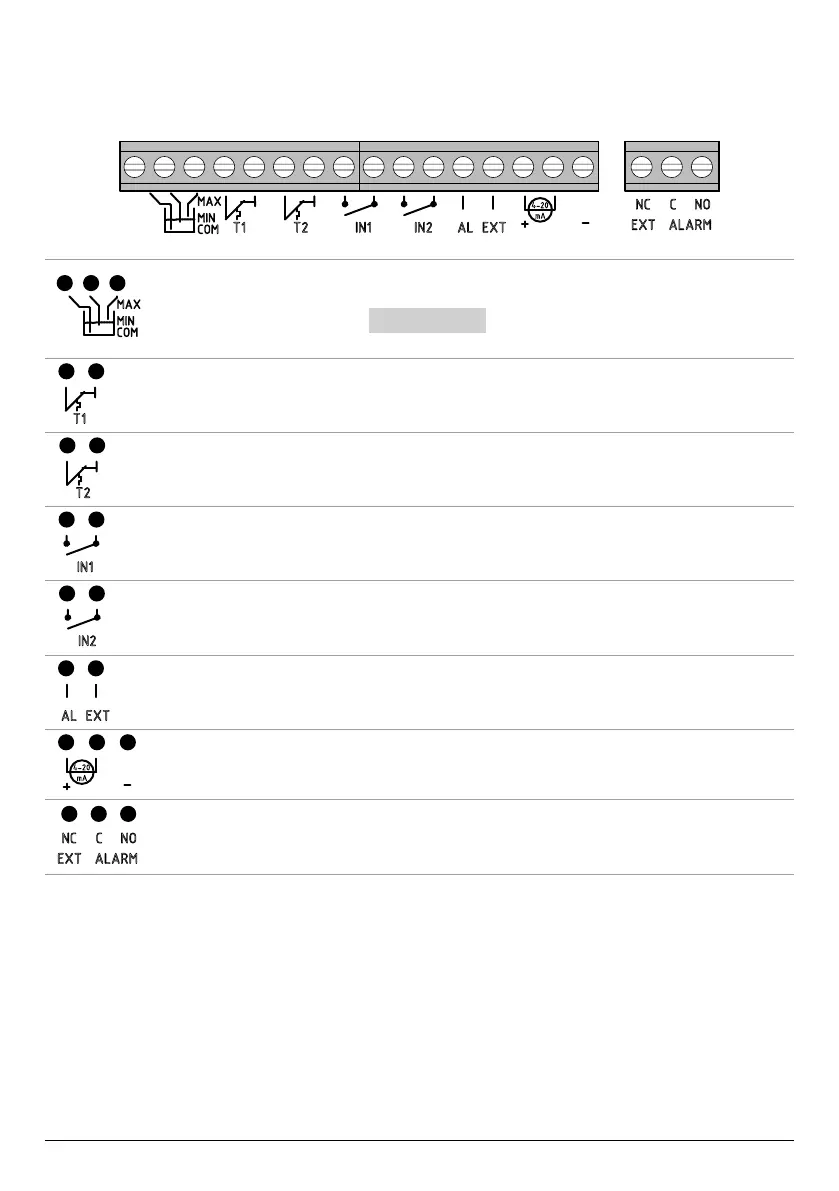

SIGNALANSCHLUSS
Die Elektronikplatine der Schalttafel enthält die Anschlussklemmen der Signale
MAX
MIN
COM
T1 T2 IN1 IN2 AL EXT
4-20
mA
NC C NO
EXT ALARM
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
COM/MIN/MAX
COMMON, MINIMUM, MAXIMUM kapazitive Füllstandssondeneingänge.
Über den Parameter LEVEL SENS
KONFIG.EIN.AUS
LEVEL SENS:__
(Prozentwert) können Sie die Empndlichkeit in
Abhängigkeit von der Leitfähigkeit des Wassers kalibrieren.
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
T1
Eingang des Wärmeschutzes der Elektropumpe Nr. 1
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
T2
Eingang des Wärmeschutzes der Elektropumpe Nr. 2
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
IN1
Spezischer Eingang zum Einschalten einer einzelnen Elektropumpe mit Wechsellogik über einen
potentialfreien Schließerkontakt (NO).
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
IN2
Spezischer Eingang zum Einschalten der zweiten Elektropumpe mit Wechsellogik und/oder beider
Elektropumpen gleichzeitig mittels eines potenzialfreien Schließerkontakts (NO)
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
AL EXT
Spezischer Eingang für von außen kommenden Alarm mit akustischer und/oder optischer Funktion
durch potenzialfreien Schließerkontakt (NO)
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
Spezischer Eingang für amperometrischen Druckgeber oder ratiometrischen Druckgeber
4-20
mA
NC C NO
EXT ALARM
T1 T2 IN1 IN2 AL EXT
MAX
MIN
COM
EXT ALARM
Spezischer Ausgang für die Signalisierung des Alarms nach außen, der typischerweise für die Strom-
versorgung der Sirene und/oder des Blinklichts verwendet wird
Das folgende Diagramm zeigt die elektrischen Anschlüsse an den Signalklemmen entsprechend der Betriebsart des erstell-
ten Systems, durch die 6 auf der Schaltanlage voreingestellten Modi.
