FRANÇAIS |

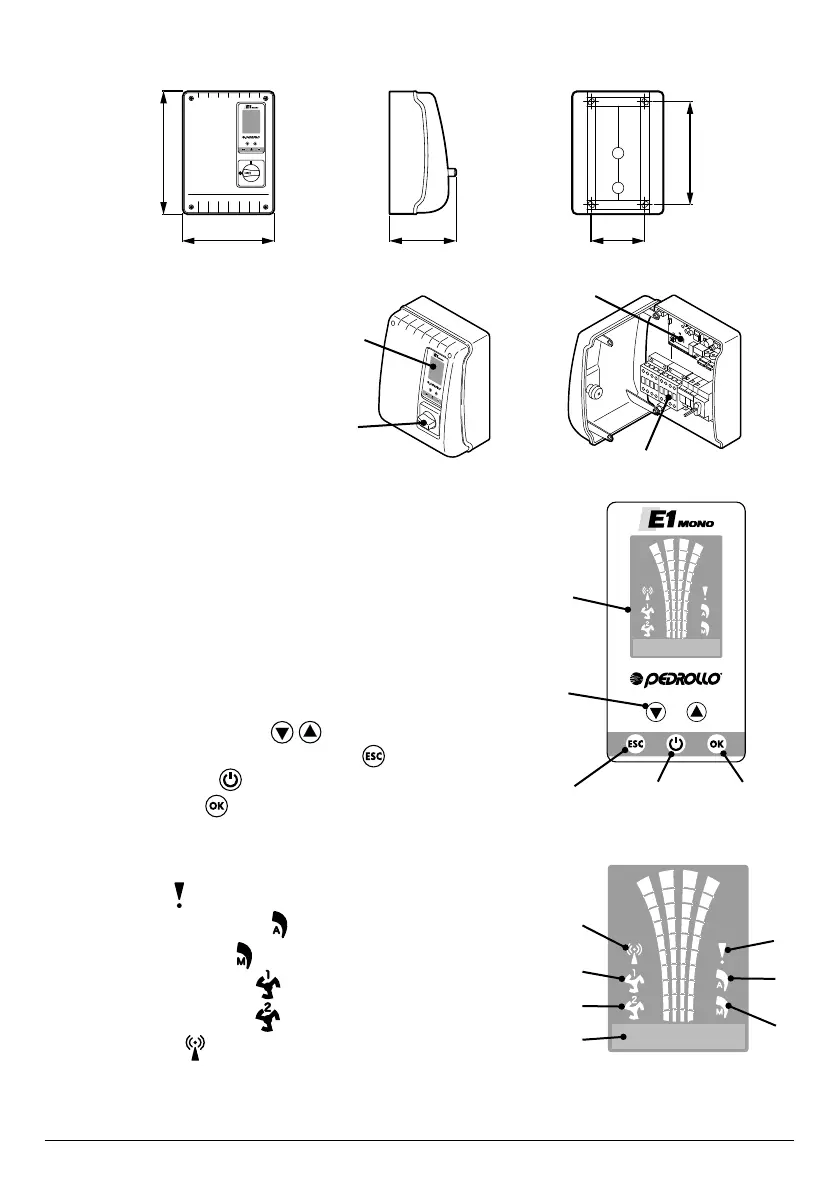

DIMENSIONS, EMPATTEMENTS ET TROUS DE FIXATION
ON
OFF
234 mm
314 mm
260 mm
169 mm 136 mm
LISTE DES PIÈCES
1. Panneau de commande
2. Interrupteur général bipolaire I/O
3. Carte électronique
4. Groupe magnétothermiques / Relais
IDENTIFICATION DES COMMANDES
Le panneau E est équipé d’un clavier et d’un écran qui agissent
comme une interface utilisateur et permettent de contrôler les
paramètres de fonctionnement, les alarmes et la programmation
du système.
5. Écran à 4 rétroéclairages
– Vert: électropompe en marche
– Blanc: électropompe en arrêt ou en stand-by
– Jaune: panneau en programmation (conguration)
– Rouge: panneau en mode alarme
6. Touches échées de délement
7. Touche sortie menu ESC et achage état entrées
8. Touche allumage/arrêt
9. Touche conrmation
SYMBOLES ÉCRAN
10. Signal ALARME
11. Fonctionnement AUTOMATIQUE
12. Fonctionnement MANUEL
13. Électropompe n.1 en marche
14. Électropompe n.2 en marche
(si présente)
15. Signal WI-FI actif
(si présent)
16. Écran alphanumérique à 2 lignes pour l’achage de : tension, fréquence, courant, cosφ, pression, niveau, état de
fonctionnement système, anomalies système.
3
4
1
2
PUMP 1
OFF
6
7
8 9
5
PUMP 1
OFF
15
16
12
13
11
14
10
