MODO 5 – PRESURIZACIÓN
4-20
mA
4-20
mA
Transductor
de presión
amperométrico
4-20 mA
Transductor
de presión
radiométrico
0-10 V
Conguración de fábrica
Parámetro
para congurar
Valor
P1 3.5 bar
ΔP1 0.5 bar
P2 2.5 bar
ΔP2 0.5 bar
COSFI ON
REC TIME 2 min
MAX REC T 60 min
Transductor de presión
Activación de la presencia de agua con cosφ (funcionamiento en
seco) y control de bombas mediante transductor de presión.
El transductor de presión controla el funcionamiento de las dos bombas,
encendiéndolas o apagándolas, dependiendo del valor detectado en la ins-
talación. Asimismo sobre las bombas se realizará un control del cosφ por
posible alarma de funcionamiento en seco.
Si la presión desciende hasta P (leída)<(P1-ΔP1) una de las dos bombas
(en el caso de que haya dos) comienza a funcionar de acuerdo con el sistema
de funcionamiento alternado, y en este punto el cuadro realiza un control
del cosφ.
Si se ha elegido la lógica de control:
– DRY LOGIC=COS (por defecto) y
cosφ (leído)>cosφ (mín. establecido) o
– DRY LOGIC=CURR y
CURR (corriente leída)> CURR MIN (corriente mínima establecida)
signica que la bomba está funcionando con agua en la instalación, por lo
que el cuadro la deja en funcionamiento, de lo contrario detiene su funcio-
namiento por marcha en seco.
Si la presión vuelve a descender hasta P (leída)<(P2-ΔP2) entonces la otra
bomba también entra en funcionamiento (en el caso de que haya dos).
En este punto, el cuadro también realiza un control del cosφ para la segunda bomba, con la misma lógica de intervención
que ha realizado para la primera.
Cuando la presión sube de nuevo y alcanza un valor de P (leída)>P2, la segunda bomba que estaba encendida se apaga,
dejando la primera operativa (en el caso de que haya dos), si la presión vuelve a subir hasta P (leída)>P1 entonces se apaga
también la bomba que había permanecido encendida.

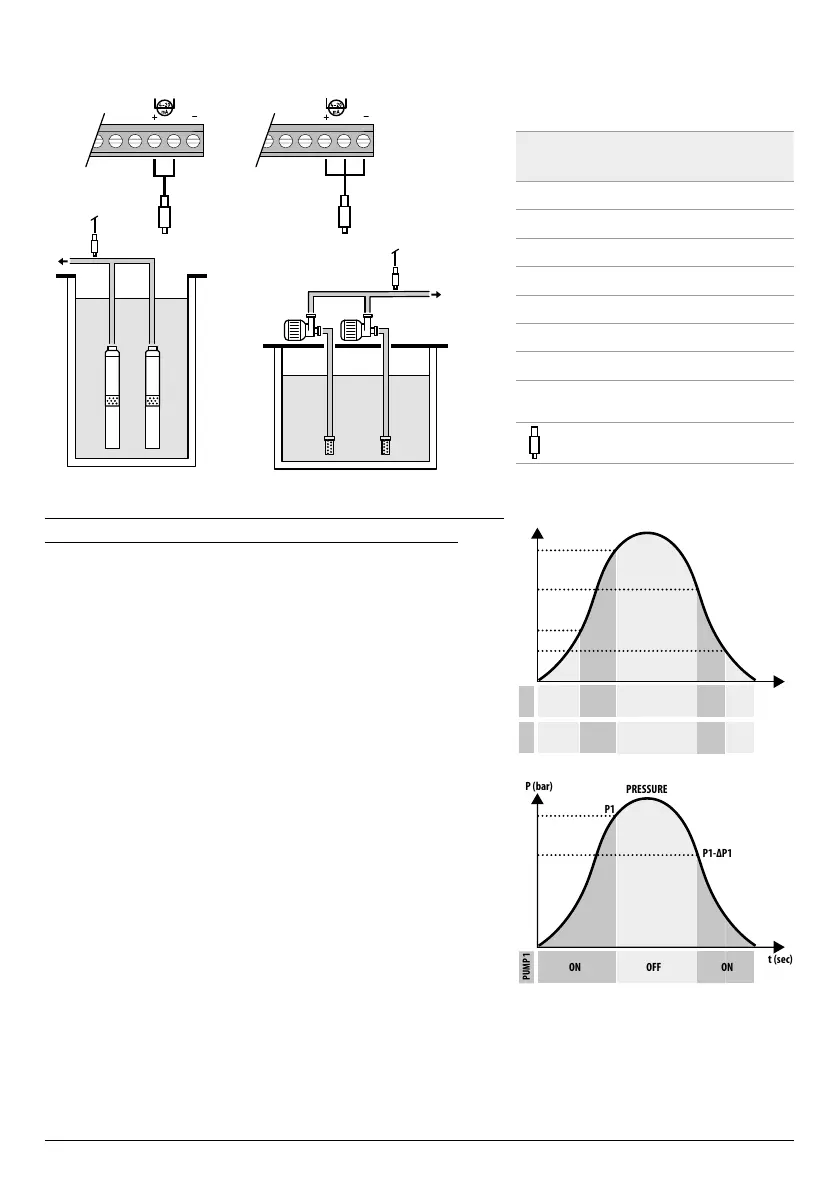

PRESSURE
PUMP 1
P1-∆P1
P2
PUMP 2
P2-∆P2
t (sec)
P (bar)
ON
ON
ON ON
ON ON
OFF
OFFOFF
OFF
P1
PRESSURE
PUMP 1
P1-∆P1
t (sec)
P (bar)
ON ONOFF
P1
