Pentair FLOTEC FP4212 User Manual

48
P15003 (12-15-22)
REEMPLAZO DE BOMBA EXISTENTE
POZO PROFUNDO
RIESGO DE SHOCK ELÉCTRICO.
Puede electrocutar,
quemar o causar la muerte. Desconecte la electricidad que alimenta
la bomba antes de trabajar en la bomba o en el motor.
1. Drene y quite la bomba vieja. Revise la tubería por si tiene sarro,
sedimentos calcáreos, óxido, etc. y cámbiela si es necesario.
2. Instale la válvula de control y el manómetro en el cuerpo
de la bomba.
3. Si la bomba vieja tiene la tubería de succión (el puerto más grande
- ver Figura2) debajo del puerto de drenaje, deberá instalar una
tubería flexible entre la boca del pozo y la bomba para que la
conexión sea la adecuada.
NOTA: Es posible que el eyector viejo (en el pozo) no coincida
con la bomba nueva. Si la bomba no funciona correctamente, le
recomendamos que instale un juego de eyector Flotec FP4800.
4. Instale la bomba en el sistema. Verifique que todas las juntas
de la tubería de succión tengan un cierre hermético que no deje
pasar el aire ni el agua. Si la tubería de succión puede succionar
aire, la bomba no podrá extraer agua del pozo.
5. Ajuste la altura de instalación de la bomba para que las
conexiones de plomería no hagan demasiada presión sobre el
cuerpo de la bomba. Fije la tubería para que el cuerpo de la bomba
no reciba el peso de las tuberías o las conexiones.
Con esto finaliza la instalación de la tubería del pozo para su nueva
bomba inyectora para pozos profundos. Vea en la Página 8 las
Conexiones de tubería de descarga y tanque.
POZO POCO PROFUNDO
Riesgo de shock eléctrico. Puede electrocutar, quemar
o causar la muerte. Desconecte la electricidad que alimenta la bomba
antes de trabajar en la bomba o en el motor.
1. Drene y quite la bomba vieja. Revise la tubería vieja por si tiene
sarro, sedimentos calcáreos, óxido, etc. y cámbiela
si es necesario.
2. Instale la válvula de control y el manómetro en el cuerpo
de la bomba.
3. Instale el juego de eyector FP4855 para la bomba Serie 4200
o el juego FP4875 para la bomba Serie 4300 (los juegos se venden
por separado). Siga las instrucciones que vienen con el juego de
eyector. Asegúrese de alinear el venturi con el orificio superior
en el frente de la bomba.
NOTA: Siempre reemplace el eyector al reemplazar la bomba
en una instalación de pozo poco profundo.
4. Instale la bomba en el sistema. Verifique que todas las juntas
de la tubería de succión tengan un cierre hermético que no deje
pasar el aire ni el agua. Si la tubería de succión puede succionar
aire, la bomba no podrá extraer agua del pozo.
5. Ajuste la altura de instalación de la bomba para que las
conexiones de plomería no hagan demasiada presión sobre el
cuerpo de la bomba. Fije la tubería para que el cuerpo de la bomba
no reciba el peso de las tuberías o las conexiones.
Con esto finaliza la instalación de la tubería del pozo para su nueva
bomba inyectora para pozos poco profundos. Vea en la Página 8 las
Conexiones de tubería de descarga y tanque.
4182 0502

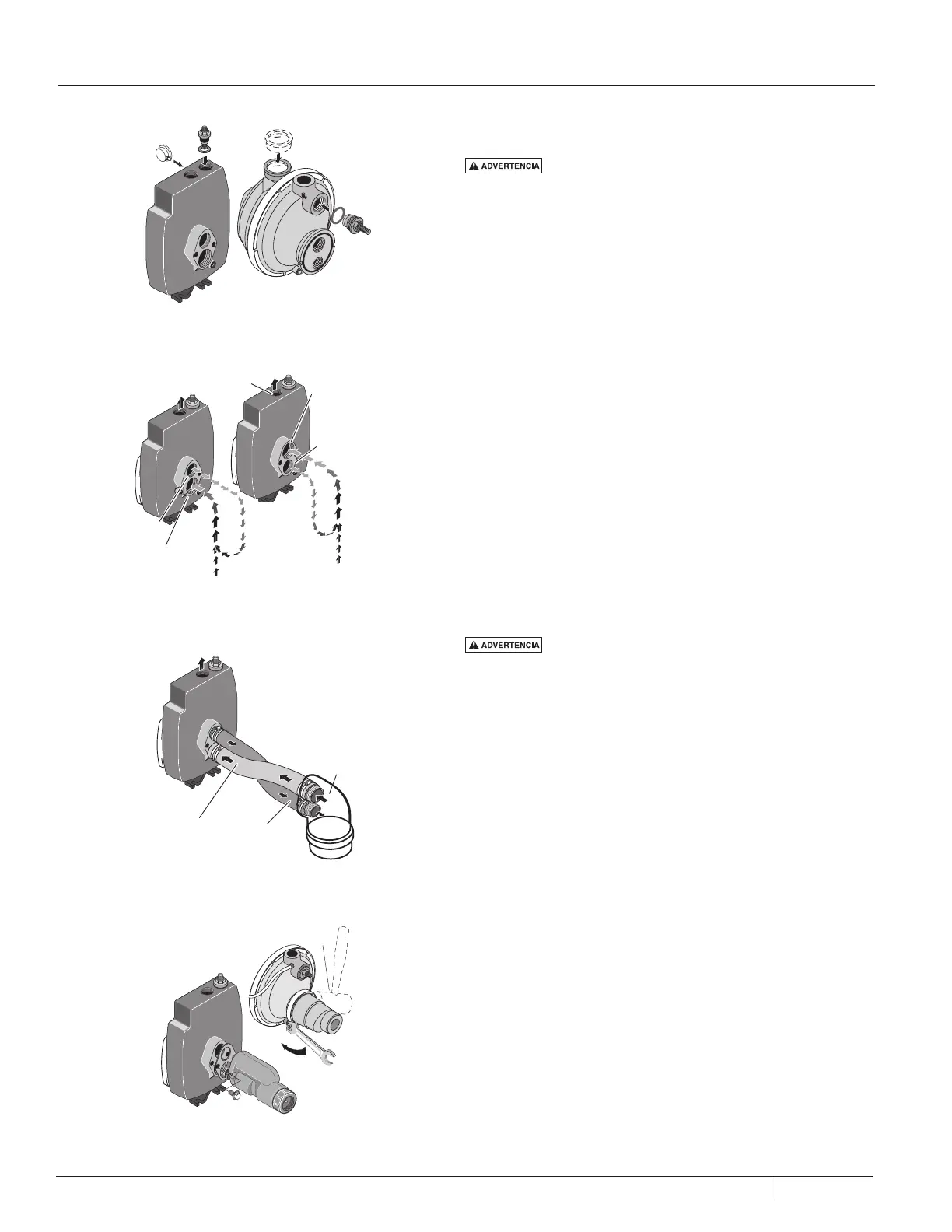

Figura 1 - Instalar válvula de control y manómetro
Puerto
de drenaje
(más pequeño
)
Puerto
de succión
Puerto
de succión
(más grande)
2755 0197
Tubería omitida
para mayor
claridad
Descarga
Puerto
de drenaje
La tubería de
drenaje envía
agua al pozo
para impulsar
el agua hacia arriba
a través de la tubería
de succión hasta
la succión de bomba
Figura 2 - Funciones de drenaje y succión
Tubería
de succión
Tubería
de drenaje
Boca
del pozo
Si la boca del pozo
y la bomba no coinciden,
gire la tubería flexible
reforzada para conectar
las tuberías de drenaje
y succión.
2759 0197
Figura 3 - Conexiones invertidas al pozo
Golpee
la abrazadera
para sellarla
4183 0502
Figura 4 - Eyector de montaje: pozo poco profundo
