53
P15003 (12-15-22)
SISTEMA ELÉCTRICO
CONFIGURACIÓN DEL INTERRUPTOR DEL MOTOR
Riesgo de shock eléctrico. Puede electrocutar,
quemar o causar la muerte. Desconecte la energía antes de trabajar
en la bomba, el motor, el interruptor de presión o el cableado.
Los motores de 1/2 HP son de doble voltaje y están configurados
de fábrica a 115 V. Los motores de 3/4 y 1 HP también son de doble
voltaje, pero están configurados de fábrica a 230 V. Las placas
de bornes para motores (ubicadas debajo de la tapa del motor)
se parecen a las que se muestran abajo. Siga las instrucciones
para configurar su motor para que coincida con su fuente de
alimentación.
RIESGO DE SHOCK ELÉCTRICO
. Puede electrocutar,
quemar o causar la muerte. NUNCA conecte un motor configurado
a 115 V a una fuente de alimentación de 230 V.
SELECTOR DE VOLTAJE TIPO ENCHUFE

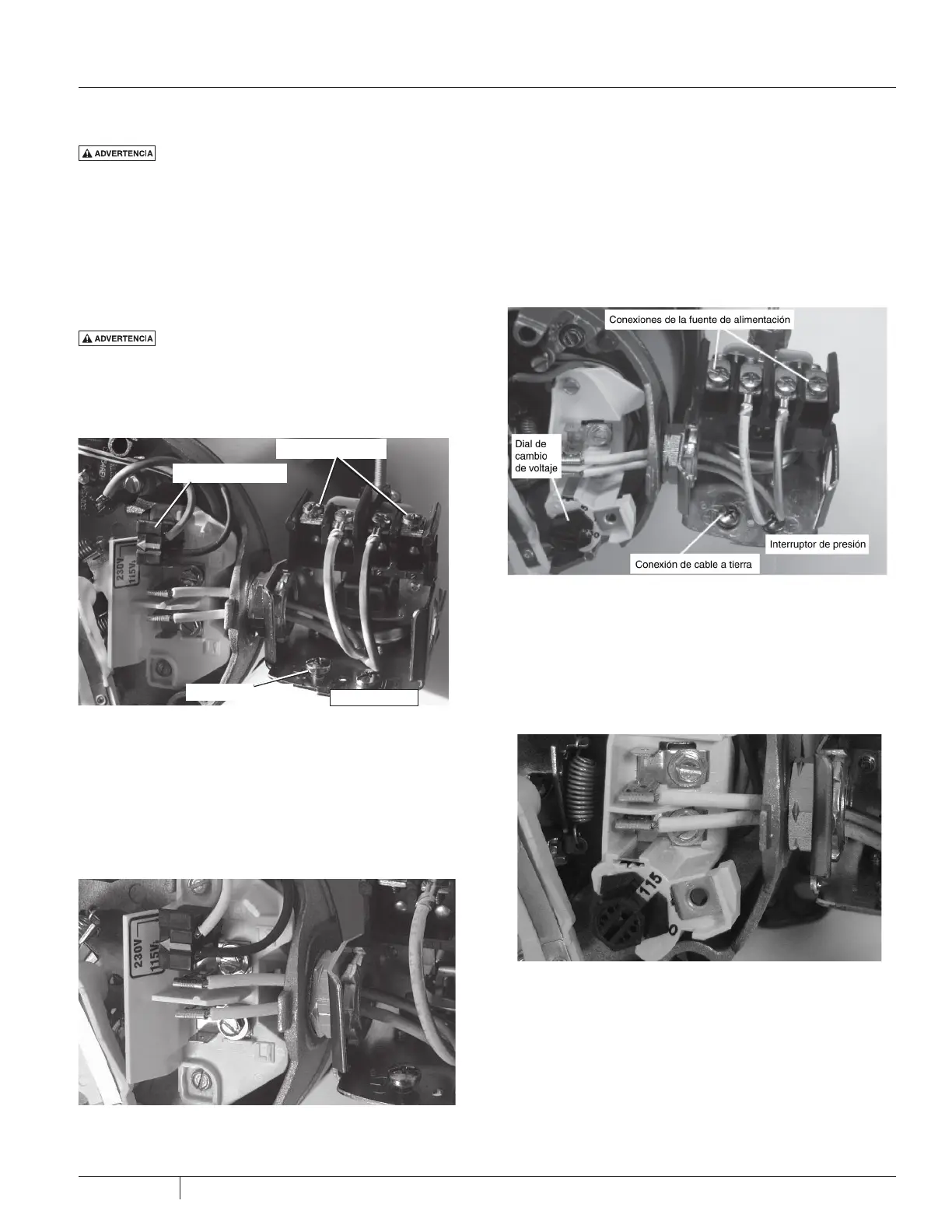

Figura 14 - Voltaje configurado a 230 V, tipo enchufe
Conexión de cable a tierra
Enchufe de cambio de voltaje
Conexiones de alimentación
Interruptor de presión
El voltaje está configurado a 230V, para cambiar a 115V:
1. Asegúrese de que la energía esté apagada.
2. Retire el enchufe de cambio de voltaje de las pestañas.
3. Cámbielo a la posición de 115 V. El enchufe ahora cubrirá
2 pestañas de metal y la flecha en el enchufe se alineará
con la flecha de 115 V en la etiqueta.
Figura 15 - Voltaje configurado a 115 V, tipo enchufe
4. Conecte los conductores de alimentación de entrada a los
dos tornillos exteriores del interruptor de presión como se
muestra en la Figura 14.
5. Conecte el cable a tierra a una de las conexiones a tierra,
que se muestran en la Figura 14.
6. Si hay otros cables, sus extremos deben estar protegidos.
7. Vuelva a instalar la tapa del extremo del motor y las cubiertas
de los interruptores de presión.
SELECTOR DE VOLTAJE TIPO DIAL
El voltaje está configurado a 230V, para cambiar a 115V:
1. Asegúrese de que la energía esté apagada.
2. Gire el dial en sentido contrario a las agujas del reloj hasta
que se muestre 115 en la ventana del dial, como se observa
en la Figura 17.
Figura 17 - Voltaje configurado a 115 V, tipo dial
3. Conecte los conductores de alimentación de entrada a los
dos tornillos exteriores del interruptor de presión como se
muestra en la Figura 16.
4. Conecte el cable a tierra a una de las conexiones a tierra,
como se muestra en la Figura 16.
5. Si hay otros cables, sus extremos deben estar protegidos.
6. Vuelva a instalar la tapa del extremo del motor y las cubiertas
de los interruptores de presión.
Figura 16: Voltaje configurado a 230 V, tipo dial
