P15003 (12-15-22)
INSTALACION DEL PUNTO DEL POZO
1. Instale la válvula de control y el manómetro en el cuerpo de la bomba.
2. Instale el juego de eyector FP4855 para la bomba Serie 4200 o
el juego FP4875 para la bomba Serie 4300 (los juegos se venden
por separado). Siga las instrucciones que vienen con el juego de
eyector. Asegúrese de alinear el venturi con el orificio superior
en el frente de la bomba.
3. Accione el pozo utilizando “acoples y una tapa de drenaje”. Las
“conexiones de drenaje” están íntegramente roscadas y permiten
que los extremos de la tubería queden empalmados de modo
que la fuerza impulsora del mazo sea transmitida por la tubería
y no por las roscas. Las conexiones comunes que se venden
en las ferreterías no están completamente roscadas y pueden
romperse con el impacto. Las “conexiones de drenaje” también
son más lisas que las conexiones de tuberías estándar, lo que
hace que la penetración del suelo sea más fácil.
4. Instale la bomba lo más cerca posible del pozo.
5. Use la menor cantidad posible de conexiones, especialmente
codos, cuando conecte la tubería desde el punto del pozo al
puerto de succión de la bomba. La tubería de succión debe ser
al menos tan grande como el puerto de succión de la bomba
(incluida la válvula de retención – ver Figura 5). Sujete la tubería
para que no haya hundimientos o combaduras en la tubería,
para que no fuerce el cuerpo de la bomba y para que ascienda
levemente desde el pozo hacia la bomba (los lugares altos
pueden generar bolsas de aire que pueden bloquear la bomba).
Selle las juntas de la tubería de succión con la cinta de PTFE
para sellar roscas de tuberías o un compuesto para juntas
de tuberías con PTFE aprobado para usar en PVC. Las juntas
deben ser herméticas y no deben permitir el paso del agua ni de
aire. Si la tubería de succión puede succionar aire, la bomba no
podrá extraer agua del pozo. Si el punto del pozo no suministra
suficiente agua, conecte dos o tres el punto del pozo a una
tubería de succión
Con esto finaliza la instalación de la tubería de succión para su nueva
bomba inyectora para pozos poco profundos. Vea en la Página 8 las
Conexiones de tubería de descarga y tanque.
INSTALACIÓN EN POZO ENCAMISADO DE 2” O MÁS
1. Instale la válvula de control y el manómetro en el cuerpo de la bomba.
2. Instale el juego de eyector FP4855 para la bomba Serie 4200 o
el juego FP4875 para la bomba Serie 4300 (los juegos se venden
por separado). Siga las instrucciones que vienen con el juego de
eyector. Asegúrese de alinear el venturi con el orificio superior
en el frente de la bomba.
3. Instale la bomba lo más cerca posible del pozo.
4. Ensamble la válvula de contención, la trampa de pelos y la tubería
del pozo. Verifique que la válvula de contención funcione libremente.
5. Baje la tubería al pozo hasta que la trampa de pelos se ubique
a una distancia de cinco pies por encima de la base del pozo.
También debería estar a una distancia de al menos 10 pies debajo
del nivel de agua del pozo mientras la bomba está funcionando
para evitar que la bomba succione aire. Instale un sello sanitario
para pozos.
INSTALACIÓN NUEVA DE POZOS POCO PROFUNDOS
P
agua doméstico
Tubería de succión
desde el pozo
Tapón y
acople en T
de cebado
Manómetro y
puerto de cebado
Acoplamiento
para drenaje
Punto
de drenaje
Válvula
de retención
Válvula de
retención
incorporada
No
a escala
Válvula de
alivio de presión
P
agua doméstico
Tubería de succión
desde el pozo
Manómetro y
puerto de cebado
Tapón y
acople en T
de cebado
Válvula de retención
incorporada
No
a escala
Encamisado
de pozo
Válvula de
contención
Sello sanitario
para pozos
Trampa
de pelos
5-10'
Al menos
10'
Válvula de alivio
de presión

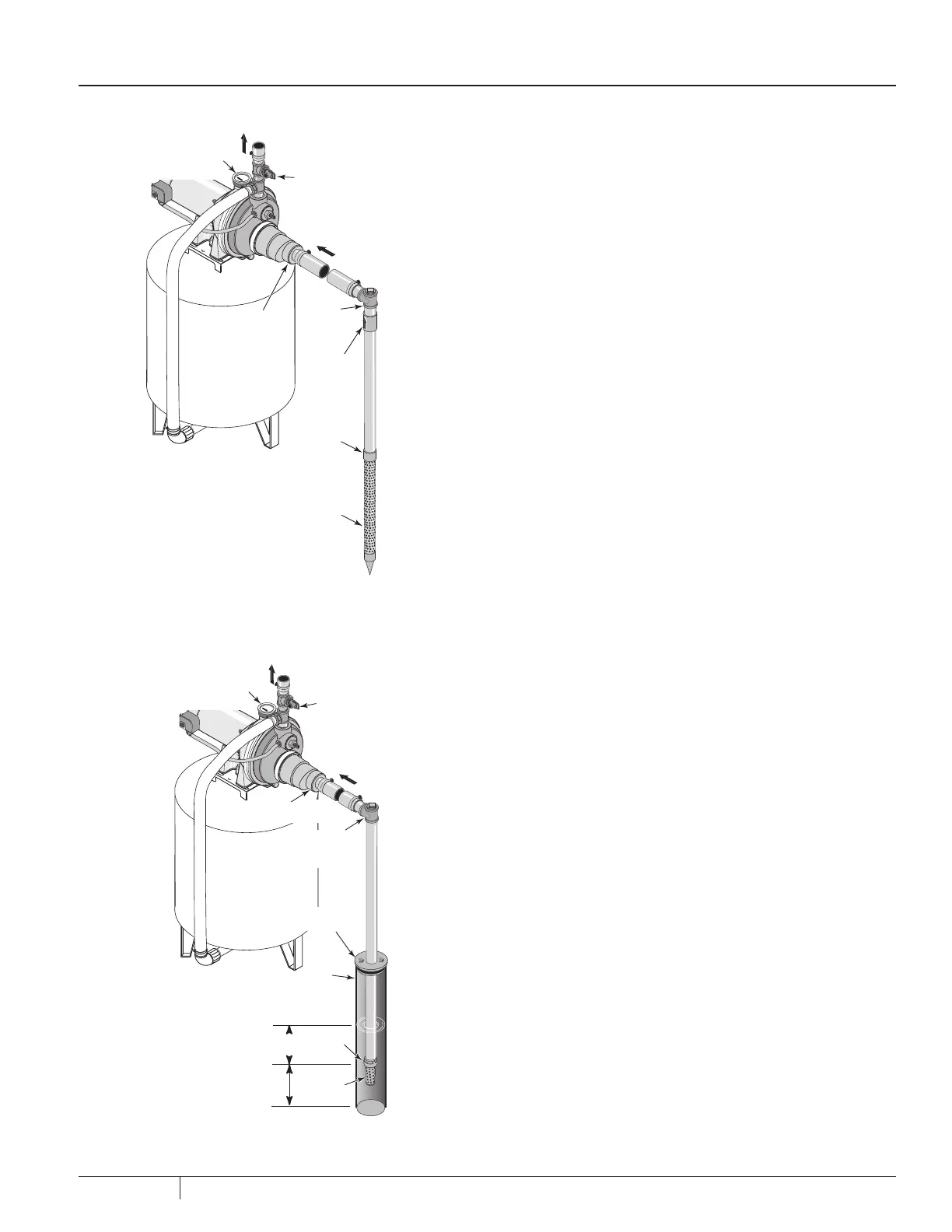

Figura 5 - Instalación de punto de drenaje
Figura 6 - Instalación de pozo encamisado
