Pentair FLOTEC FP4212 User Manual

52
P15003 (12-15-22)

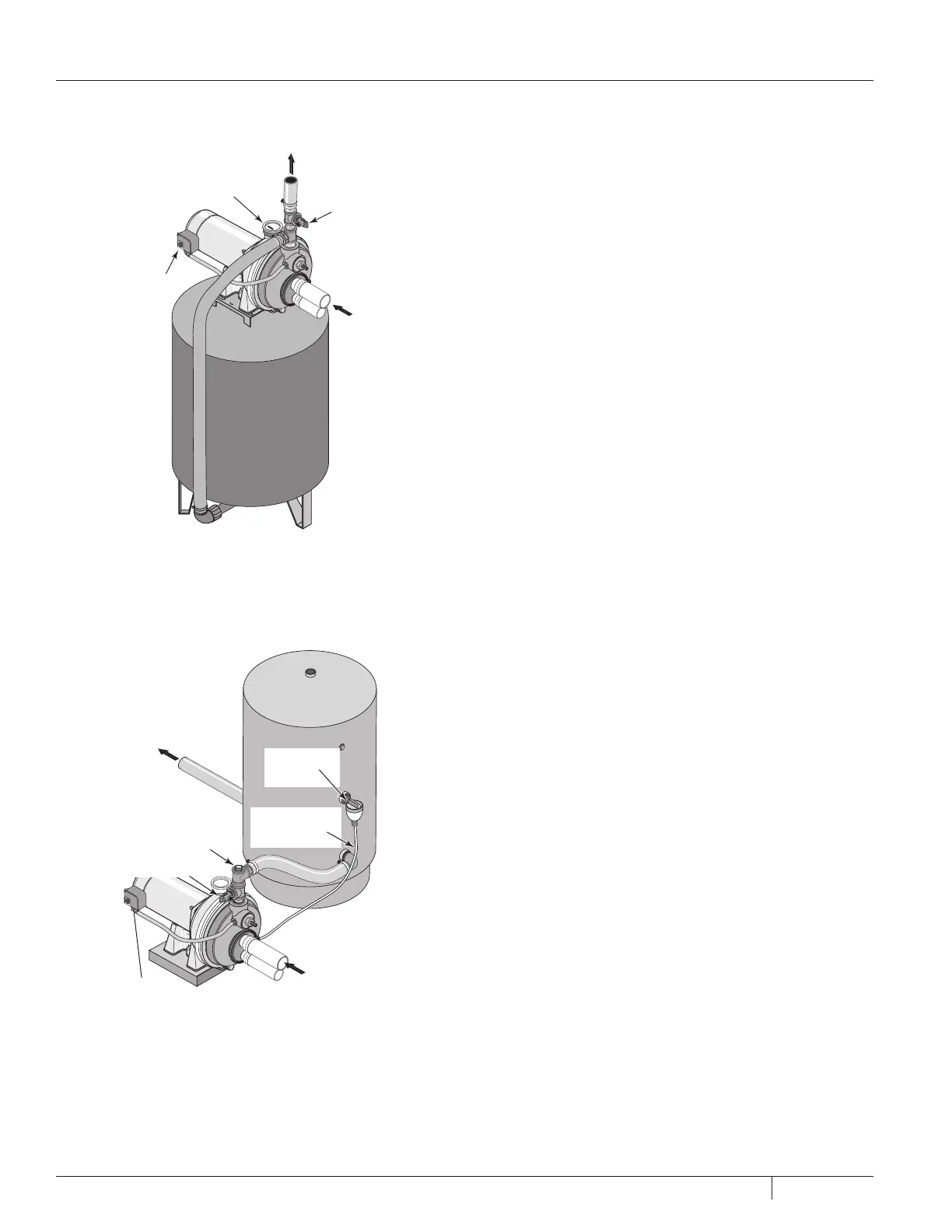

CONEXIONES DE LA TUBERÍA DE DESCARGA Y DEL TANQUE DE PRESIÓN
P
268 0395
Al sistema de
agua doméstico
Manómetro y
tapón de cebado
Interruptor
de presión
Desde
el pozo
Válvula
de alivio
de presión
Figura 12 - Conexiones de tanque
previamente cargado
Al sistema de
agua doméstico
Interruptor
de presión
Desde
el pozo
Control de
volumen
de aire
Tubo de control
de volumen
de aire
P
Tapón y acople
en T de cebado
276 0395
Válvula de alivio
de presión
Figura 13 - Conexiones de tanque estándar
CONEXIÓN DEL TANQUE PREVIAMENTE CARGADO
1. Instale un manguito cerrado y un acople en T en el puerto de
descarga de la bomba. El tamaño de la tubería debe ser al menos
tan grande como el puerto de descarga. Extienda una tubería
o manguera reforzada desde un brazo del primer acople en T
hasta el puerto del tanque previamente cargado.
2. Instale un segundo manguito cerrado y un acople en T con una
válvula de alivio de presión en el acople en T.
3. Conecte el otro extremo del segundo acople en T de descarga
a su sistema de plomería.
4. Revise la carga previa de aire en el tanque con un manómetro
normal para neumáticos. La carga previa debería ser 2 PSI
menos que la configuración de encendido del interruptor
de presión de la bomba. La carga previa se mide cuando no
hay presión de agua en el tanque. Su nueva bomba tiene un
interruptor de 30/50 PSI, así que ajuste la presión de carga
previa del tanque a 28 PSI.
Con esto finaliza la conexión del tanque a la bomba inyectora.
Consulte la conexión eléctrica en las Páginas 9 y 10.
CONEXIÓN DE TANQUE ESTÁNDAR
1. Instale un manguito cerrado y un acople en T en el puerto de
descarga de la bomba. Instale una válvula de alivio de presión
en uno de los brazos del acople en T.
2. Instale un segundo manguito cerrado y un acople en T en el
brazo abierto del primer acople en T. Coloque un tapón de
cebado en un brazo del segundo acople en T.
3. Extienda una tubería desde el brazo abierto del segundo
acople en T hasta el puerto de entrada del tanque. El tamaño
de la tubería debe ser al menos tan grande como el puerto de
descarga de la bomba.
4. Retire el tapón de tubería NPT de 1/8” del puerto de Control
de Volumen de Aire (AVC) de la bomba. Extienda la tubería desde
el puerto AVC de la bomba hasta el puerto en el AVC montado en
el tanque. Consulte las instrucciones provistas con el tanque
y el AVC para obtener más detalles.
Con esto finaliza la conexión del tanque a la bomba inyectora.
Consulte la conexión eléctrica en las Páginas 9 y 10.
SELLADO DE JUNTAS EN LA TUBERÍA
Utilice únicamente cinta selladora de roscas de tubería de PTFE
o compuestos a base de PTFE para juntas para sellar todas las
conexiones roscadas a la bomba. No utilice compuestos para juntas
de tuberías en bombas de plástico: pueden reaccionar con el plástico
en los componentes de la bomba. Verifique que todas las juntas de la
tubería de succión tengan un cierre hermético que no deje pasar el
aire ni el agua. Si la tubería de succión puede succionar aire, la bomba
no podrá extraer agua del pozo.
