INSTALLATION D’UN NOUVEAU PUITS PROFOND
PUITS DE 4PO OU PLUS
1. Installez la vanne de régulation et le manomètre sur le corps
de la pompe.
2. Assemblez la trousse de l’éjecteur FP4800 (vendue séparément).
Suivez les instructions fournies avec la trousse afin d’adapter la
buse et le venturi aux caractéristiques de votre puits.
3. Installez la pompe aussi près que possible du puits.
4. Raccordez deux tuyaux (mécanisme d’entraînement de 1pouce,
aspiration de 11/4 po) à l’éjecteur et abaissez l’éjecteur dans le
puits jusqu’à ce qu’il soit à cinq pieds du fond. La crépine doit
également être située à un minimum de dix pieds sous le niveau
d’eau du puits lorsque la pompe fonctionne afin d’éviter que la
pompe n’aspire de l’air.
5. Installez un joint de puits sanitaire et raccordez la tuyauterie
de l’éjecteur à la pompe. Utilisez des mamelons en acier dans
le joint du puits avec un tuyau en poly flexible pour éviter
d’endommager le tuyau en plastique lorsque vous serrez le joint.
6. Mettez en place un système de soutien de tuyaux pour éviter
qu’ils n’exercent une pression sur le corps de la pompe et de
manière à ce qu’ils soient légèrement inclinés vers le haut
depuis le puits jusqu’à la pompe (les points élevés peuvent
provoquer des poches d’air susceptibles de bloquer la pompe).
Étanchéifiez les joints du tuyau d’aspiration avec un ruban
d’étanchéité pour filetage de tuyauterie en PTFE ou un composé
de joint de tuyauterie à base de PTFE. Les joints doivent être
étanches à l’air et à l’eau. Si le tuyau d’aspiration aspire de l’air,
la pompe ne sera pas en mesure d’extraire l’eau du puits.
Vous avez effectué toutes les opérations liées à la plomberie du puits
pour votre nouvelle pompe à jet pour puits profond à double tuyau.
Consultez la page 8 pour le raccordement du tuyau de refoulement et
du réservoir.
PUITS DE 2PO
1. Installez la vanne de régulation et le manomètre sur le corps
de la pompe.
2. Installez la pompe aussi près que possible du puits.
3. Assemblez la trousse de l’éjecteur FP4840 (vendue séparément),
la tuyauterie du puits et l’adaptateur de tête de puits
conformément aux instructions fournies avec l’emballage de
l’éjecteur. Utilisez une colonne descendante galvanisée avec des
raccords tournés pour permettre un écoulement correct. Suivez
les instructions fournies avec la trousse afin d’adapter la buse et
le venturi aux caractéristiques de votre puits.
4. Installez deux tuyaux (un petit tuyau de mécanisme
d’entraînement et un gros tuyau d’aspiration) du puits à la pompe.
Mettez en place un système de soutien de tuyaux pour éviter qu’ils
n’exercent une pression sur le corps de la pompe et de manière
à ce qu’ils soient légèrement inclinés vers le haut depuis le puits
jusqu’à la pompe (les points élevés peuvent provoquer des poches
d’air susceptibles de bloquer la pompe). Étanchéifiez les joints
du tuyau d’aspiration avec un ruban d’étanchéité pour filetage
de tuyauterie en PTFE ou un composé de joint de tuyauterie à
base de PTFE. Les joints doivent être étanches à l’air et à l’eau. Si
le tuyau d’aspiration n’est pas étanche, la pompe ne sera pas en
mesure d’extraire l’eau du puits.
Vous avez effectué toutes les opérations liées à la plomberie du puits
pour votre nouvelle pompe à jet pour puits profond à tuyau simple.
Consultez la page 8 pour le raccordement du tuyau de refoulement
et du réservoir.
P
Tuyau d’aspiration
(plus gros)
à partir du puits
Vers le système
d’eau domestique
Manomètre
et bouchon
d’amorçage
Tête
de puits
Mécanisme
d’entraînement
(plus petit)
vers le puits
Venturi
Buse
Éjecteur
Pas à
l’échelle
Clapet de pied
Crépine
266 0395
Soupape
de décharge

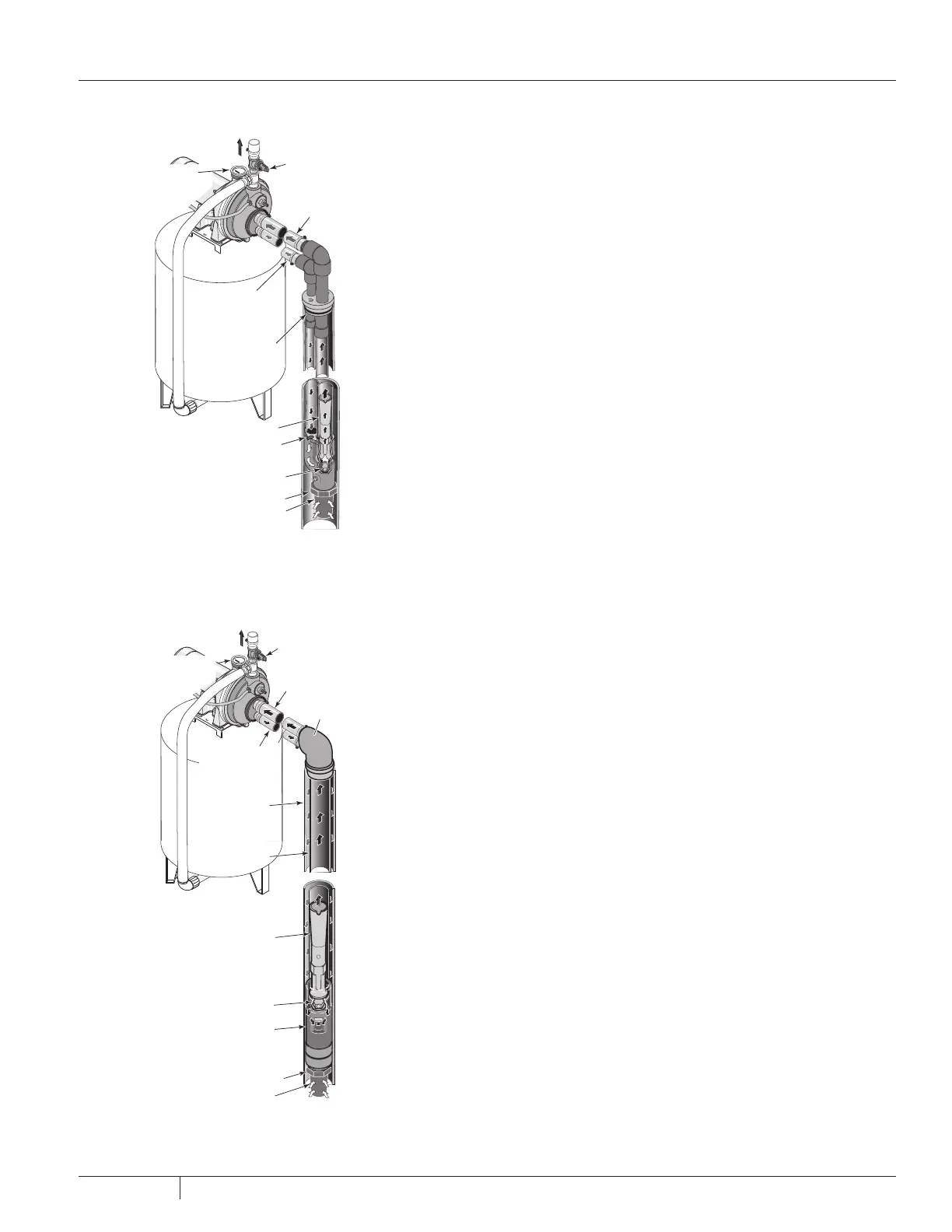

Figure10: Puits profonds de 4po et plus
Figure11: Puits profond de 2po (tuyau simple)
4
1
JET NO.
J32P-
24
P
Tuyau d’aspiration
(plus gros)
à partir du puits
Vers le système
d’eau domestique
Manomètre
et bouchon
d’amorçage
Tête
de puits
Mécanisme
d’entraînement
(plus petit)
vers le puits
Le tubage du
puits sert de tuyau
de mécanisme
d’entraînement
Tuyau
d’aspiration
Venturi
Buse
Éjecteur
Pas à
l’échelle
267 1111
Soupape
de décharge
Clapet de pied
Crépine
