P15003 (12-15-22)
RACCORDEMENTS DU TUYAU DE REFOULEMENT ET DU RÉSERVOIR SOUS PRESSION
P
268 0395
Vers le système
d’eau domestique
Manomètre
et bouchon
d’amorçage
Pressostat
Depuis
le puits
Soupape
de décharge

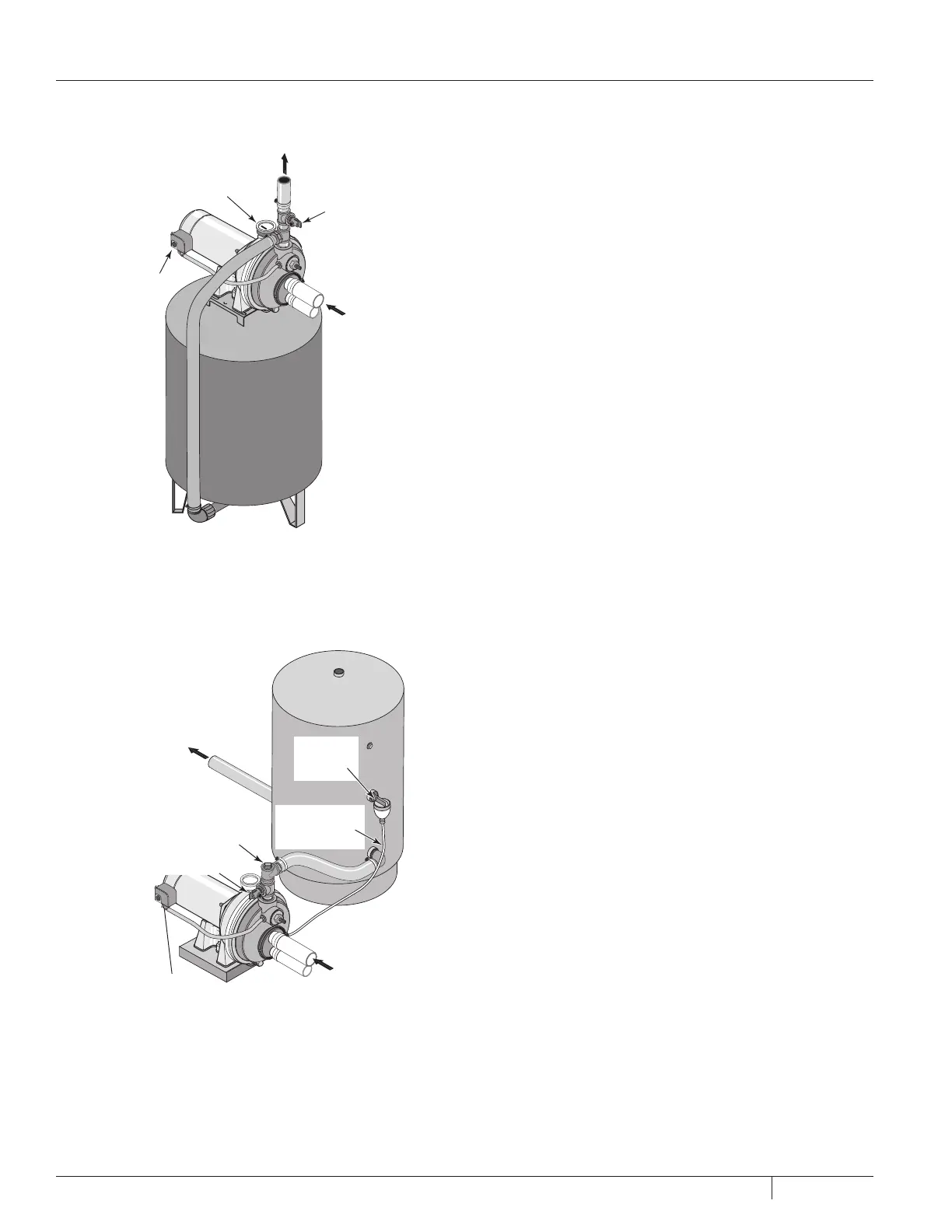

Figure12: Raccordements du réservoir préchargé
Vers le système
d’eau domestique
Pressostat
Depuis
le puits
Régulateur
de volume
d’air
Tube du
régulateur
de volume d’air
P
Raccord en
T et bouchon
d’amorçage
276 0395
Soupape de décharge
Figure13: Raccordements du réservoir standard
RACCORDEMENT DU RÉSERVOIR PRÉCHARGÉ
1. Installez un mamelon fermé et un raccord en T dans l’orifice
de refoulement de la pompe. Le diamètre du tuyau doit être au
moins égal à celui de l’orifice de refoulement. Acheminez un
tuyau ou un boyau flexible renforcé d’un bras du raccord en T à
l’orifice du réservoir préchargé.
2. Installez un deuxième mamelon fermé et un raccord en T avec
une soupape de décharge dans le raccord en T.
3. Raccordez l’autre extrémité du deuxième raccord en T
de refoulement à votre système de plomberie.
4. Vérifiez la précharge d’air dans le réservoir à l’aide d’un
manomètre standard pour pneus. La précharge doit être
inférieure de 2psi au réglage d’enclenchement du pressostat
de la pompe. La précharge est mesurée lorsqu’il n’y a pas de
pression d’eau dans le réservoir. Votre nouvelle pompe est
munie d’un interrupteur 30/50psi, il faut donc régler la pression
de précharge du réservoir à 28psi.
Vous avez effectué toutes les opérations liées au raccordement de
votre réservoir pour votre nouvelle pompe à jet. Consultez les pages9
et 10 pour les branchements électriques.
RACCORDEMENT STANDARD DU RÉSERVOIR
1. Installez un mamelon fermé et un raccord en T dans l’orifice
de refoulement de la pompe. Montez une soupape de décharge
dans une branche du raccord en T.
2. Installez un deuxième mamelon fermé et un raccord en T dans
le bras ouvert du premier raccord en T. Placez un bouchon
d’amorçage dans l’un des bras du deuxième raccord en T.
3. Acheminez un tuyau depuis le bras ouvert du deuxième raccord
en T jusqu’à l’orifice d’entrée de votre réservoir. Le diamètre du
tuyau doit être au moins égal à celui de l’orifice de refoulement
de la pompe.
4. Retirez le bouchon de tuyau NPT de 1/8po de l’orifice du
régulateur de volume d’air (AVC) de la pompe. Installez un tuyau
entre l’orifice du régulateur de volume d’air de la pompe et
l’orifice du régulateur de volume d’air installé sur le réservoir.
Consultez les instructions fournies avec le réservoir et le
régulateur de volume d’air pour en savoir plus.
Vous avez effectué toutes les opérations liées au raccordement de
votre réservoir pour votre nouvelle pompe à jet. Consultez les pages9
et 10 pour les branchements électriques.
ÉTANCHÉIFIER LES JOINTS DE TUYAUX
N’utilisez que du ruban d’étanchéité pour filetage de tuyau en PTFE
ou des composés de joint à base de PTFE pour réaliser tous les
raccords filetés de la pompe. N’utilisez pas de composés pour joints
de tuyaux sur les pompes en plastique: ils peuvent réagir avec le
plastique des composants de la pompe. Assurez-vous que tous les
joints du tuyau d’aspiration sont étanches à l’air et à l’eau. Si le tuyau
d’aspiration n’est pas étanche, la pompe ne sera pas en mesure
d’extraire l’eau du puits.
