ÉLECTRICITÉ
PARAMÈTRES DU COMMUTATEUR DU MOTEUR
Risque de choc électrique. Peut causer un choc
électrique, des brûlures ou la mort. Débranchez l’alimentation
avant toute intervention sur la pompe, le moteur, le pressostat
ou le câblage.
REMARQUE Les moteurs de 1/2HP sont à double tension et sont
réglés par défaut à 115V. Les moteurs de3/4HP et de 1HP sont
également à double tension, mais sont configurés par défaut à
230V. Les plaques à bornes du moteur (situées sous le couvercle
du moteur) doivent ressembler à l’une des plaques ci-dessous.
Utilisez les instructions pour régler votre moteur en fonction
de votre source d’alimentation.
RISQUE DE CHOC ÉLECTRIQUE
. Peut causer un
choc électrique, des brûlures ou la mort. NE RACCORDEZ JAMAIS
un moteur réglé à 115V à une source d’alimentation de 230V.
SÉLECTEUR DE TENSION DE TYPE DE FICHE

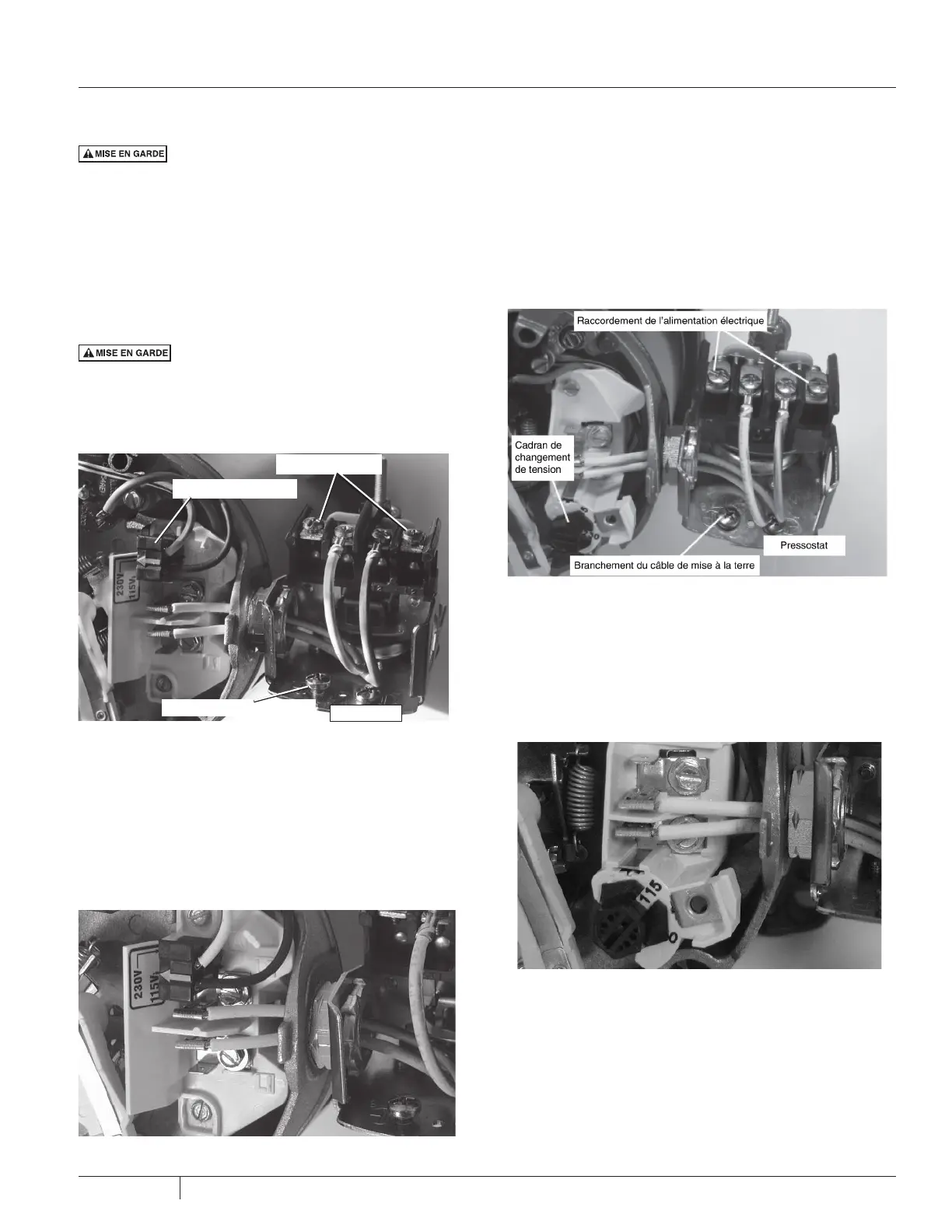

Figure14: Tension réglée à 230V, type de fiche
Branchement du câble de mise à la terre
Fiche de changement de tension
Raccordements électriques
Pressostat
4530
La tension est réglée à 230V Pour la changer à 115V:
1. Assurez-vous que l’alimentation est coupée.
2. Retirez la fiche de changement de tension des languettes.
3. Placez la fiche de changement de tension à la position 115V.
La fiche recouvrira maintenant deux languettes métalliques
et la flèche sur la fiche sera alignée avec la flèche 115V sur
l’étiquette.
Figure15: Tension réglée à 115V, type de fiche
4. Fixez les fils d’alimentation entrants aux deux vis extérieures
du pressostat, comme illustré à la figure14.
5. Fixez le fil de terre à l’un des raccordements de mise à la terre,
comme illustré à la figure14.
6. S’il y a d’autres fils, ils doivent être munis de capuchons
de connexion.
7. Réinstallez les couvercles de l’extrémité du moteur
et du pressostat.
SÉLECTEUR DE TENSION À CADRAN
La tension est réglée à 230V Pour la changer à 115V:
1. Assurez-vous que l’alimentation est coupée.
2. Tournez le cadran dans le sens inverse des aiguilles d’une
montre jusqu’à ce que le chiffre115 soit affiché dans la fenêtre
du cadran, comme illustré à la figure17.
Figure17: Tension réglée à 115V, type de cadran
3. Fixez les fils d’alimentation entrants aux deux vis extérieures
du pressostat, comme illustré à la figure16.
4. Fixez le fil de terre à l’un des raccordements de mise à la terre,
comme illustré à la figure16.
5. S’il y a d’autres fils, ils doivent être munis de capuchons
de connexion.
6. Réinstallez les couvercles de l’extrémité du moteur
et du pressostat.
Figure16: Tension réglée à 230V, type de cadran
